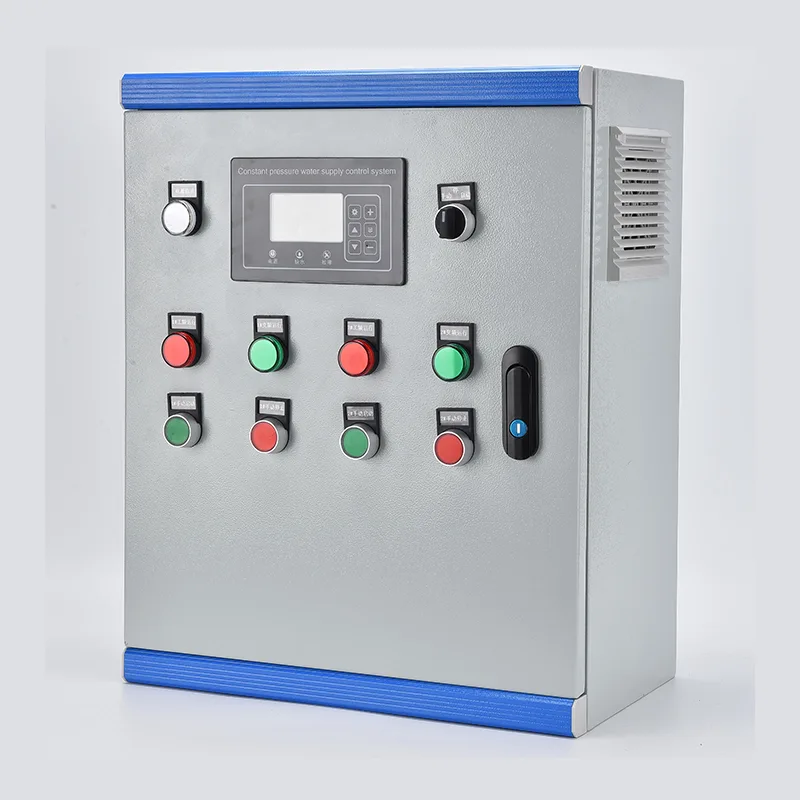

Тұрақты қысымды сумен жабдықтауды басқару шкафы VFD, PLC немесе арнайы сорғы контроллерін, кіріс автоматты ажыратқыштарды, бір сорғыдағы шығыс контакторларды, басқару трансформаторын және қысым таратқыш интерфейсін бір едендік корпусқа біріктіреді. Қуат көрсеткіштері 380–480 В үш фазалы кезінде 0,75 кВт-тан 400 кВт-қа дейін. Негізгі тақырыптағы қысым сенсоры контроллерге 4–20 мА сигнал береді, ол нақты қысымды пайдаланушы анықтаған орнату нүктесімен үздіксіз салыстырады және реттеуді ±0,02 МПа шегінде сақтау үшін PID контуры арқылы VFD шығыс жиілігін реттейді. Көп сорапты жүйелерде жетекші сорғы VFD басқаруымен жұмыс істейді, ал кешіктірілген сорғылар сұраныстың ауытқуына қарай дәйекті түрде іске қосылады немесе төгіледі. Жұмыстың айналу баланстары барлық сорғылар бойынша жұмыс сағаттары. Қорғау құрғақ жұмысты, шамадан тыс жүктемені, фазаның жоғалуын, қысқа тұйықталуды және артық қысымды қамтиды. Есікке орнатылған HMI сенсорлық экраны жүйе қысымын, сорғы күйін, жиілікті, ақаулық журналдарын және қуат деректерін көрсетеді. Modbus RTU/TCP немесе қосымша 4G бұлтты шлюзі арқылы байланыс қашықтан бақылауға және SCADA интеграциясына мүмкіндік береді. Корпус сыртқы пайдалану үшін IP54 стандартына сәйкес немесе IP65-ке дейін ұнтақ жабыны бар мырышталған болаттан жасалған.
Су қысымы өзгерген сұранысқа қарамастан тұрақты болуы керек болған жағдайда, Тұрақты қысымды сумен жабдықтауды басқару шкафы гравитациялық сақтауды және тұрақты жылдамдықты сорғыны автоматтандырылған, сұранысқа жауап беретін басқарумен ауыстырады.
Қалалық су желілері ең жоғары сағаттар мен түнгі төмен ағынды кезеңдер арасындағы қысымның кең ауытқуын сезінеді. Шкаф сорғы жылдамдығын модуляциялау және реттеу арқылы белгіленген желі нүктелерінде тұрақты қысымды ұстап тұрады, құбырлардың түйіспелеріне кернеу тудыратын құлдыраулар мен кернеулерді жояды және қызмет көрсету шағымдарын тудырады. Ұзын беріліс желісінің бойындағы күшейткіш станциялар үшін PID контуры жоғары ағындағы қысымның өзгеруіне және төменгі ағынның ауыспалы түсуіне бейімделеді.
Пәтер мұнаралары, қонақ үйлер және кеңсе блоктары жоғарғы қабаттарда сенімді қысымды қажет етеді. Бірнеше тік көп сатылы сорғылары бар тұрақты қысым шкафы өнімділікке негізделген сұранысты сәйкестендіру үшін автоматты түрде реттейді — түсте төменірек, таңертең және кешкі шыңдарда жоғарырақ. Жүйе төбесі үлкен резервуарларға деген қажеттілікті, сонымен қатар олардың құрылымдық жүктемесін, легионелла қаупін және техникалық қызмет көрсетуге қол жеткізу талаптарын жояды.
Өндіріс зауыттары, тамақ өңдеу орындары және электр станциялары қатаң бақыланатын қысыммен технологиялық суды қажет етеді. Шкаф технологиялық қажеттіліктерге сәйкес реттеу дәлдігімен салқындату мұнарасын, жуу желілерін, қазандықты беруді және өндірістік су тізбектерін қамтамасыз етеді. VFD негізіндегі басқару дроссельге байланысты қуат шығынын және клапанның тозуын жояды.
Кең ауқымды тамшылатып, спринклер және орталық айналмалы жүйелер әр түрлі эмитент сипаттамалары бар өріс аймақтары бойынша тұрақты қысымда айнымалы ағынды қажет етеді. Шкаф көптеген сорғы конфигурацияларын өңдейді, соның ішінде суасты ұңғымасы мен көлденең күшейткіш сорғылар, шығысты ашық суару аймақтарының санына автоматты түрде сәйкестендіреді. Кіріктірілген құрғақ жұмыстан қорғау көздегі су деңгейінің өзгеруі кезінде сорғыларды қорғайды.
Ауылдық жүйелер мен шалғай елді мекендер сорғының қолмен жұмыс істеуін алмастыратын автоматтандырылған қысымды басқарудың пайдасын көреді. Сақтау резервуарының деңгейінің сенсорымен біріктірілген шкаф тұтынушыларға тұрақты қысымды жеткізу кезінде резервуардың толтырылуын сақтау үшін автоматты түрде іске қосылады және тоқтайды. 4G арқылы қашықтан бақылау бір операторға ұялы телефоннан немесе орталық SCADA арқылы бірнеше шашыраңқы станцияларды басқаруға мүмкіндік береді.
Ғимараттары бар курорттар мен демалыс орындары қонақ бөлмелері, асүйлер, кір жуу және көгалдандыру үшін біркелкі қысымды қажет етеді. Шкаф таңертең және кешке ең жоғары сұранысты қанағаттандыру үшін бірнеше сорғыларды басқарады, сонымен қатар жұмыс күшінен тыс уақытта энергияны азайтады, жүйе негізінен түнде ұйқы режимінде болады.
Тұрақты қысымды сумен жабдықтауды басқару шкафы VFD жылдамдығын реттеуді, PLC негізіндегі сорғы ретін және жан-жақты қорғанысты бір сорғыдан көп сорғы қондырғыларына арналған автономды қысымды басқаруды қамтамасыз ететін зауытта құрастырылған бір корпусқа біріктіреді.
Негізгі құбырдағы қысым таратқышы су қысымын 4–20 мА аналогтық сигналға түрлендіреді. Контроллер цифрлық PID алгоритмін іске қосады: пропорционалды күшейту жүйенің қысымның ауытқуына қаншалықты агрессивті жауап беретінін анықтайды, интегралдық уақыт тұрақты күйдегі ауытқуды болдырмайды және туынды демпинг ағынның кенеттен өзгеруі кезінде асып кетуді болдырмайды. PID шығысы нақты уақытта сұранысқа сәйкес келетін сорғы жылдамдығын реттей отырып, VFD жиілік анықтамасын тікелей орнатады. Әдеттегі реттеу дәлдігі жүйенің белгілі бір сипаттамаларына — құбыр ұзындығына, сорғы қисығына және қысымды ыдыс көлеміне сәйкес реттелгенде ±0,02 МПа шегінде сақталады.
When demand exceeds the capacity of a single VFD-driven pump, the controller stages additional pumps into operation. Жетекші сорғы VFD басқаруымен жұмыс істейді. Егер ол максималды жиілікке жетсе және қысым әлі де белгіленген мәннен төмен түссе, контроллер бұл сорғыны айналма контакторы арқылы тұрақты жылдамдықты жұмысқа ауыстырады және VFD басқаруымен кешігу сорғысын іске қосады. Сұраныс төмендегенде және VFD ең төменгі жиілікке жеткенде, белгіленген мәннен жоғары қысыммен, кешігу сорғылары бір-бірден шығарылады және жетекші сорғы айнымалы жылдамдықты басқаруға оралады. This ensures only one pump runs at variable speed at any time while the others operate at fixed speed near their best efficiency point.
Тозуды біркелкі бөлу үшін контроллер жинақталған жұмыс сағаттары немесе іске қосу саны негізінде жетекші сорғы белгілеуін айналдырады. Ең аз сағаттары бар сорғы айналу іске қосылғанда келесі жетекші болады, ол қысымның бұзылуын болдырмау үшін төмен ағын жағдайында орын алады. Техникалық қызмет көрсету үшін желіден тыс алынған сорғы сандық кіріс арқылы айналудан құлыпталады және контроллер жұмысты қалған сорғыларға қайта бөледі.
Нөлдік сұраныс кезеңдерінде — мысалы, коммерциялық ғимараттарда түнде — қысым белгіленген нүктеде тұрған кезде VFD ақыр соңында өзінің ең төменгі жиілігіне жетеді. Конфигурацияланатын кешігуден кейін контроллер ұйқы режиміне өтіп, барлық сорғыларды тоқтатады. Шағын диафрагмалық резервуар ұйқы кезінде жүйедегі қысымды сақтайды. Қысым ояту шегіне дейін төмендегенде, контроллер жетекші сорғыны қайта іске қосады және қысымды қалпына келтіру үшін жоғарылайды. Бұл цикл сорғылардың жабық клапанға қарсы ұзақ уақыт жұмыс істеуіне жол бермейді, энергияны үнемдейді және сорғыны қызып кетуден сақтайды.
Контроллер стандартты қозғалтқыштың шамадан тыс жүктелуінен тыс сорғыға тән қорғанысты қамтамасыз етеді. Құрғақ жұмысты анықтау ұңғыма деңгейіндегі зондтың сандық кірісін немесе қозғалтқыштың төмен ағынын анықтауды пайдаланады. Автоматты қалпына келтіру мүмкіндігі бар артық қысымды өшіру клапан кенет жабылса, құбырдың зақымдалуын болдырмайды. Жылдам циклды құлыптау қозғалтқыш орамдарын қорғау үшін сағатына іске қосу санын шектейді. Фазаның жоғалуы және фазалар реттілігін бақылау кері айналудан механикалық зақымдануды болдырмайды. Барлық сапар оқиғалары уақыт белгісімен белгіленеді және ақаулар журналында сақталады, бұғаттауға дейін оператордың араласуын талап ететін автоматты қалпына келтіру әрекеттерінің конфигурацияланатын саны бар.
VFD 60 секунд ішінде 110% шамадан тыс жүктелу дәрежесімен айнымалы крутящий сорғы жұмысы үшін таңдалған. Ұшу-бастау мүмкіндігі артық токта өшірілмей, жағадағы сорғыға үздіксіз қайта қосуға мүмкіндік береді. Өткізіп жіберу жиілігін бағдарламалау механикалық резонанстық жолақтарды болдырмайды. Автоматты энергияны оңтайландыру жеңіл жүктеме кезінде қозғалтқыштың магниттелу тогын азайтады, сорғы толық жылдамдықтан төмен жұмыс істегенде қосымша энергияны үнемдейді. Кірістірілген тұрақты ток дроссельі және RFI сүзгісі қоректендіруге гармоникалық ток инъекциясын азайтады.
Есікке орнатылған түрлі-түсті сенсорлық экран нақты уақыттағы жүйе қысымы мен орнату мәнін, жеке сорғы күйін, жиынтық жұмыс уақытын және бір сорғыдағы іске қосу санын, ақаулар тарихы бар белсенді дабылдарды және құпия сөзбен қорғалған параметрге қол жеткізуді қамтамасыз етеді. Қолмен қайта анықтауды басқару іске қосу және техникалық қызмет көрсету әрекеттерін қолдайды.
Стандартты RS485 Modbus RTU сайт SCADA немесе телеметриялық жабдыққа қосылады. Қосымша 4G немесе Ethernet бұлтты шлюзі нақты уақыттағы қысымды, сорғы күйін, қуат тұтынуды және дабыл бойынша хабарландыруларды жеткізе отырып, веб-шолғыш немесе смартфон қолданбасы арқылы қашықтан қол жеткізуге мүмкіндік береді. Операторлар нақты жүйе талаптары үшін қысымның орнату нүктелерін қашықтан реттей алады.
Еденге арналған шкаф ультракүлгін сәулелеріне төзімді ұнтақ жабыны бар 1,5–2,0 мм мырышталған болат парақты пайдаланады. IP54 ішкі сорғы бөлмелері үшін стандартты болып табылады. IP55 немесе IP65 сыртқы және суды тазарту орталары үшін қол жетімді. Термостатикалық желдеткішпен басқарылатын сүзгіленген мәжбүрлі ауа вентиляциясы ішкі температураны VFD жұмыс ауқымында сақтайды. Тропикалық немесе шөлді сыртқы қондырғылар үшін күн қорғанысы мен конденсацияға қарсы жылытқышты белгілеуге болады. Кабель кірісі шкафтың негізіндегі түйреуіш тақталар арқылы жүзеге асырылады. Шкаф IEC 61439-1/2 стандартына сай жобаланған және жасалған, барлық құрамдас бөліктері CE белгісімен және аймақтық сертификаттары бар.
1-сұрақ: Шкаф тұрақты қысымды қалай сақтайды?
Негізгі су басындағы қысым сенсоры жүйелік қысымды үздіксіз өлшейді және контроллерге 4–20 мА сигнал жібереді. Контроллердің PID алгоритмі нақты қысымды пайдаланушы орнатқан мақсатпен салыстырады. Қысым төмендесе, ол сорғыны жылдамдату үшін VFD шығыс жиілігін арттырады. Қысым көтерілсе, ол сорғыны баяулатады. Бұл тұйық цикл реттеуі әдетте белгіленген мәннен ±0,02 МПа шегінде қысымды ұстай отырып, үздіксіз жұмыс істейді.
2-сұрақ: Тұрақты қысымды сумен жабдықтауды басқару шкафы қанша сорғыны басқара алады?
Стандартты конфигурациялар 1-ден 6-ға дейінгі сорғыларды қолдайды, 2 немесе 3 сорғы ең көп таралған орналастыру болып табылады. Көп сорғылы жүйелерде бір VFD айнымалы жылдамдықты сорғыны басқарады, ал қосымша сорғылар сұраныс артқан сайын бекітілген жылдамдықта іске қосылады. Барлық сорғы реттілігі, ауысуы және ақауларды ауыстыру логикасы контроллерге енгізілген.
3-сұрақ: Бұл шкаф пен әрбір сорғыға бөлек VFD орнатудың айырмашылығы неде?
Шкаф толық басқару жүйесін ұсынады — сорғы реттілігі логикасы, қысымның PID циклі, автоматты кезектесу, ақауды ауыстыру, ұйқы/ояу функциясы және бір пайдаланушы интерфейсі — барлығы алдын ала сымды және зауытта тексерілген. Жеке VFD маңызды сыртқы инженериясыз көп сорғы жұмысын үйлестіре алмайды.
4-сұрақ: Жүйе резервуармен немесе резервуарсыз жұмыс істей ала ма?
Екеуі де. Резервуарды толтыру қолданбасында контроллер жүйедегі қысымды қолдайды, ал резервуардағы деңгей сенсоры іске қосу/тоқтату рұқсатын береді. Тікелей негізгі конфигурацияда контроллер ешқандай сақтау ыдысынсыз тұтынушы сұранысын қанағаттандыру үшін сорғы жылдамдығын модуляциялай отырып, тарату құбырындағы желі қысымын тікелей ұстап тұрады.
5-сұрақ: Қандай сорғы түрлері үйлесімді?
Шкаф 380–480 В, 50/60 Гц жиілікте суасты сорғыларында, тік көп сатылы сорғыларда, көлденең соңғы сорғыш орталықтан тепкіш сорғыларда және кірісті күшейткіш сорғыларда қолданылатын стандартты үш фазалы асинхронды қозғалтқыштарды басқарады. Тұрақты магнитті қозғалтқыштарды үйлесімді VFD құрылғыларымен де басқаруға болады.
6-сұрақ: Қандай қуат диапазоны қолжетімді?
Стандартты конфигурациялар 0,75 кВт-тан 400 кВт-қа дейін қамтиды. Шкафтың өлшемі сорғылар санына, әрбір сорғы қозғалтқышының толық жүктеме тоғына және учаскедегі ақаулық деңгейіне негізделген. Біздің инженерлер сорғы деректерінен VFD, контакторлар, автоматты ажыратқыштар және шиналық жүйені таңдайды.
7-сұрақ: Қашықтан бақылаудың қандай опциялары бар?
Стандартты RS485 Modbus RTU SCADA сайтына қосылады. Қосымша 4G немесе Ethernet шлюздері нақты уақыттағы қысымға, сорғы күйіне, қуат тұтынуға, ақау дабылдарына және тарихи деректерге веб-шолғыш немесе смартфон қолданбасы арқылы қол жеткізуді қамтамасыз ететін бұлттық платформаға сілтеме жасайды. SMS немесе қолданбаның push хабарландырулары операторларды қателер туралы ескертеді.
8-сұрақ: Шкафқа қандай техникалық қызмет көрсету қажет?
Есік тығыздағыштар мен желдеткіш сүзгілерді ай сайын тексеру. Тоқсан сайын электр қуатының тоқтатылуын тексеру. Қауіпсіздік құрылғыларының жыл сайынғы функционалдық сынағы және ауыспалы логика. VFD салқындату желдеткіштері мен тұрақты ток конденсаторларының қызмет ету мерзімі 5–10 жыл және оларды ауыстыруға болады. Қысым таратқышты жыл сайын калибрлеу керек.
9-сұрақ: Бұл жүйе дәстүрлі сорғымен салыстырғанда энергияны қалай үнемдейді?
Дроссельдік клапаны бар тұрақты жылдамдықты сорғы жасанды шектеуге қарсы энергияны соруға жұмсайды. VFD сорғы жылдамдығын сұранысқа тікелей сәйкестендіреді. Сорғының қуаты жылдамдықтың текшесімен өлшенетіндіктен, 80% жылдамдықтағы сорғы толық жылдамдықтағы энергияның шамамен 50% тартады. Сұраныссыз кезеңдердегі ұйқы режимінде қондырғылар әдетте 20%-дан 40%-ға дейін энергияны азайтады.
Азияның ірі қалаларындағы муниципалды сумен жабдықтау мекемесі көпқабатты елді мекендерге қызмет көрсететін 80-нен астам сумен жабдықтауды күшейту станциясын басқарды. Әрбір станция 18-ден 35 қабатқа дейінгі мұнаралар бойынша 200-ден 800-ге дейін пәтерді қамтамасыз етті. Қолданыстағы жабдық ескірген — кейбір станцияларда қалқымалы клапанмен толтырылған шатыр резервуарлары, басқалары қысымды төмендететін клапандары бар тұрақты жылдамдықты сорғы қондырғыларын пайдаланды. Қала үкіметі қысымның сапасын жақсарту, қоғамдық денсаулық сақтау орындарындағы шатыр резервуарларын алып тастау және сорғы энергиясын тұтынуды азайту үшін жаңартуды міндеттеді.
Әрбір күшейткіш станция нақты сұраныс профилі бар мұнараға қызмет етті: күрт таңертеңгі және кешкі шыңдар, қалыпты күндізгі сұраныс және түнде нөлге жуық ағын. Қолданыстағы тұрақты сораптар сұранысқа қарамастан толық қуатында жұмыс істеп, қысымды төмендететін клапандар арқылы артық қысымды ағызды. Бұл сорғы бөлмелерінде жылу мен шу шығару кезінде айтарлықтай энергияны ысырап етті. Денсаулық сақтаудың жаңа ережелеріне сай болу үшін шатырдың резервуарларын алып тастау керек болды, ал билік барлық жаңа станциялардан деректерді орталық SCADA платформасына хабарлауды талап етті. Физикалық кеңістік те тар болды - сорғы бөлмелерінің көпшілігі төбенің биіктігі шектеулі және қол жетімділігі шектеулі жертөле аймақтарына қайта жабдықталған.
Үш станцияда сәтті пилоттық сынақтан кейін билік зауытта жасалған тұрақты қысымды шкафтарды таңдады. Бір корпуста VFD, контроллер, үш тік көп сатылы сорғыларға арналған шығыс контакторлары, қысым интерфейсі және ескі панельдің ізіне сәйкес келетін HMI сенсорлық экраны болды. PID қысымын басқару қысымды төмендететін клапандарды толығымен алып тастауға мүмкіндік берді. Қорғасын сорғы сұранысқа сәйкес жылдамдықты өзгертті, қажет болған жағдайда қосымша сорғылар реттеледі. Түнде жүйе ұйықтап қалды, қысымды шағын диафрагмалық ыдыс ұстады.
Жоғарғы қабаттағы пәтерлердегі судың қысымы сұранысқа қарамастан, төменгі қабаттардағы ескі жүйеден туындаған артық қысымсыз нормативтік минимумда тұрақтанды. Энергияны тұтыну әрбір станцияға есептеліп, Modbus арқылы уәкілетті органның SCADA жүйесіне жіберілді, бұл операторларға нақты уақытта көріну мүмкіндігін және әрбір мұнараның нақты биіктігі үшін қысымның орнату нүктелерін қашықтан реттеу мүмкіндігін берді.
Thirty-two constant pressure cabinets were installed across the first phase over 18 months. Each cabinet was pre-loaded with pump data and pressure setpoints matched to the specific tower. On-site commissioning connected mains supply, pump motor cables, and the pressure transmitter — typically completed in one day per station.
● 32 қауымдастықтағы жоғарғы қабат тұрғындарының қысымға қатысты шағымдары пайдалануға берілгеннен кейін үш ай ішінде нөлге дейін төмендеді.
● Сораптың қуат тұтынуы алдыңғы бекітілген жылдамдықпен салыстырғанда орта есеппен 35%-ға төмендеп, уәкілетті органның 25%-дық жоспарынан асып түсті.
● Шатырдағы резервуарлар істен шығарылды және алынып тасталды, бұл техникалық қызмет көрсету және су сапасына сәйкестік шығындарын жойды.
● Екі адамнан тұратын операциялық топ енді барлық 32 станцияны орталық SCADA жүйесінен қашықтан басқарады.
● Билік қалған 50 станция үшін тұрақты қысымды шкафты стандартқа келтірді, қазір екінші кезең жүргізілуде.
