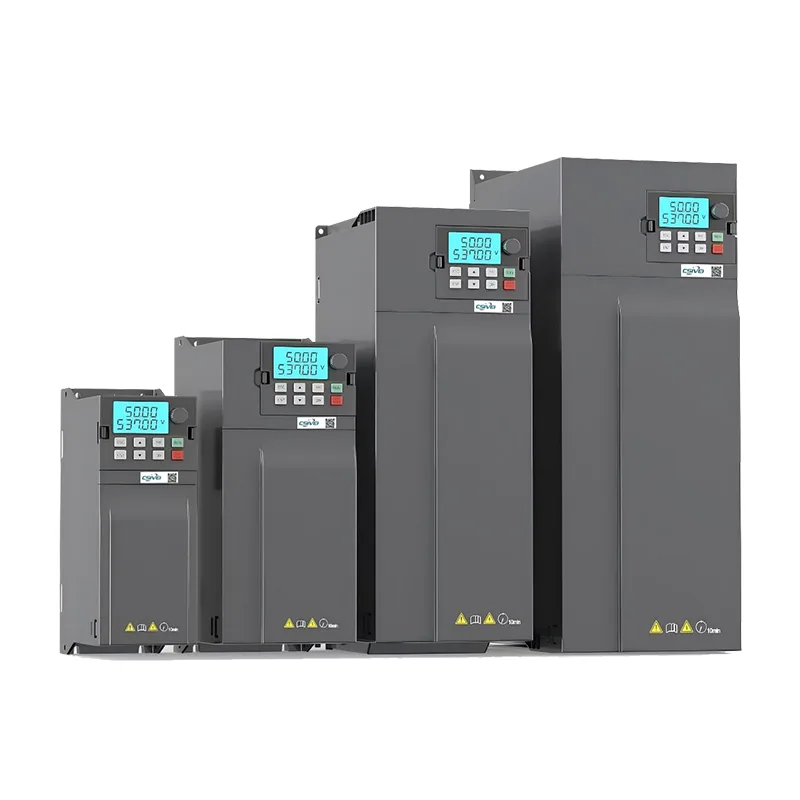

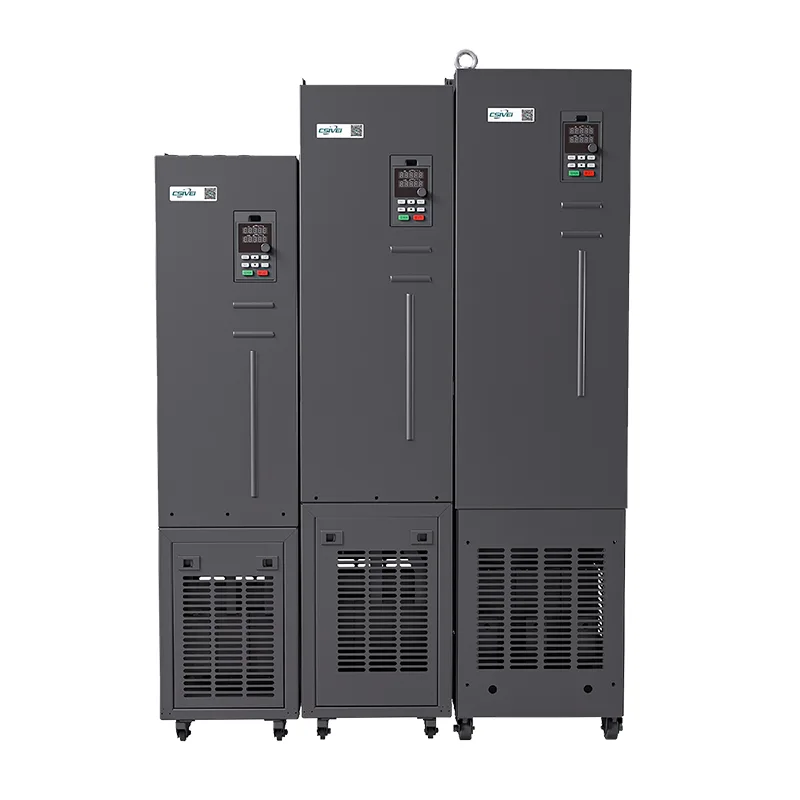

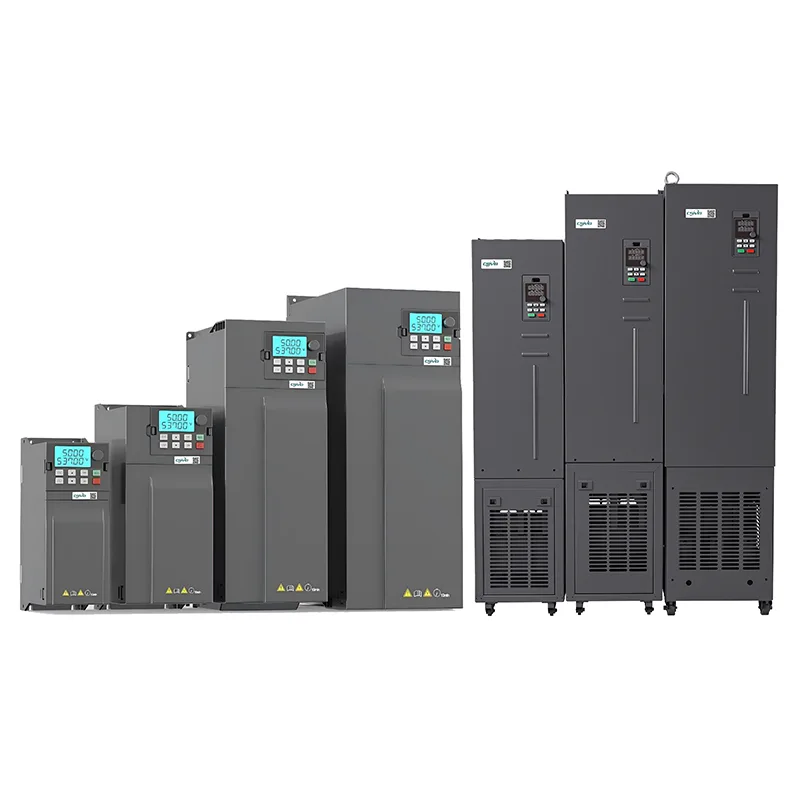

Жоғары өнімділік 3 фазалы айнымалы ток жетек VFD

Қытайдағы Csivei зауытынан өнімділігі жоғары 3 фазалы айнымалы ток жетек VFD сатып алыңыз. Ол ауыр салмақты өнеркәсіптік қолданбаларға арналған және үлкен желдеткіштерге, орталықтан тепкіш сорғыларға, компрессорларға және өндірістік желі конвейерлеріне жарамды. Ол үздіксіз жұмыс кезінде ерекше момент пен тұрақтылықты қамтамасыз етеді. Жетілдірілген тұйық циклді векторлық басқару арқылы қуатталған бұл диск жоғары іске қосу моментін, кірістірілген PLC функционалдығын, бірнеше байланыс протоколдарын (Modbus, Profibus қосымша) және нақты уақыттағы бақылау үшін интуитивті СКД пернетақтасын қолдайды. Қосымша IP40 сүзгісі бар IP20 корпусы талап етілетін орталарда сенімділікті қамтамасыз етеді.

Жоғары өнімділікті 3 фазалы айнымалы ток жетек VFD дегеніміз не және ол не үшін маңызды?

Өзінің негізінде айнымалы жиілікті жетегі берілген қуаттың жиілігі мен кернеуін реттеу арқылы қозғалтқыштың жылдамдығы мен айналу моментін реттейді. Бірақ біздің CSIVEI VFD негізгі жылдамдықты басқарудан әлдеқайда асып түседі.

Ол механикалық кернеуді азайту үшін жұмсақ іске қосуға, ауыр жүктемелер үшін динамикалық моментке жауап беруге және электр энергиясын тұтынуды тікелей төмендететін нақты уақыттағы энергияны оңтайландыруға мүмкіндік береді. Дәл синхрондауды қажет ететін операциялар үшін (мысалы, көп секциялы конвейерлер, пакеттік жүйелер немесе қысыммен басқарылатын сорғылар) бұл жетек процесс талаптарының дәлдігі мен қайталануын қамтамасыз етеді.

Қысқаша айтқанда, ол тұрақты жылдамдықты қозғалтқышты нақты уақытта сіздің өндірістік қажеттіліктеріңізге бейімделетін икемді, интеллектуалды жетекке айналдырады.

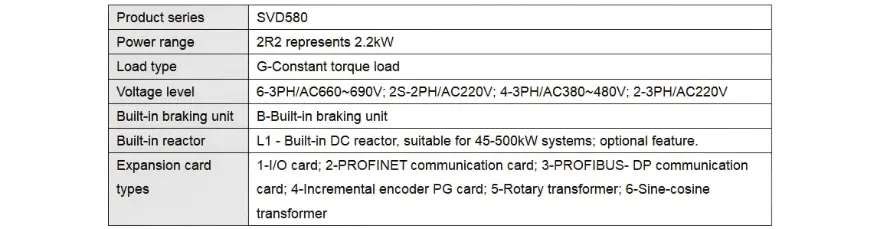

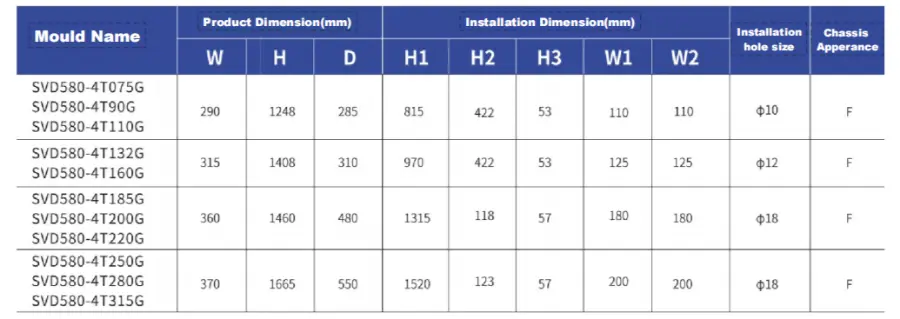

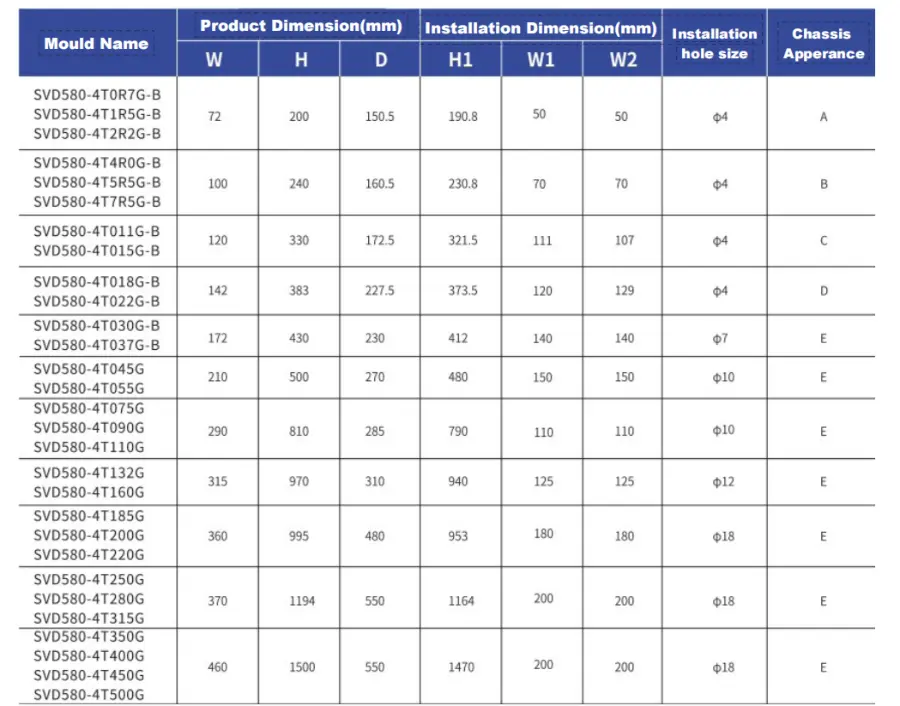

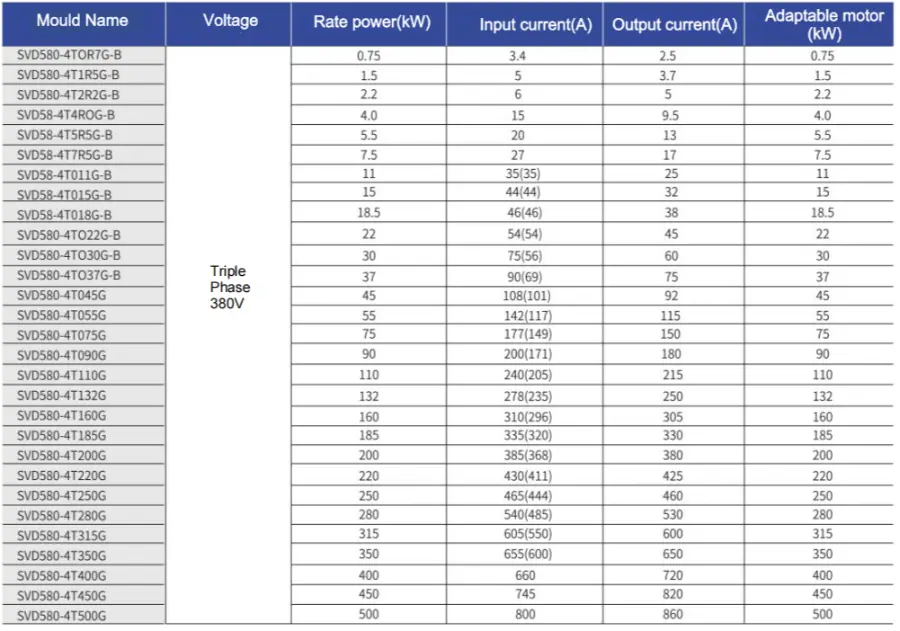

Негізгі параметрлер мен техникалық сипаттамалар

Негізгі артықшылықтар

1. Ерекше төмен жиілік моменті

Жоғары өнімділік 3 фазалы айнымалы ток жетек VFD сенсорсыз векторлық басқару (SVC) режимінде 0,5 Гц жиілікте 150% номиналды моментті береді. Бұл кәдімгі жетектер жиі істен шығатын немесе тоқтап қалатын ұсатқыштар, суспензия сорғылары немесе жоғары инерциялық желдеткіштер сияқты ауыр бастапқы жүктемелерде де сенімді іске қосу және тұрақты жұмысты білдіреді.

2. Кіріктірілген моментті шектеу («Экскаватор» мүмкіндігі)

Жай ғана шамадан тыс токқа қосылатын стандартты VFD-лерден айырмашылығы, біздің жетекте моментті шектеу функциясы бар. Ол механикалық соғудың және күтпеген тоқтап қалудың алдын алып, жүктің күрт өзгеруі кезінде айналу моментін автоматты түрде шектейді. Бұл мүмкіндік әсіресе араластырғыштар, экструдерлер және жүк көтергіш жабдықтар сияқты құбылмалы жүктемелері бар қолданбалар үшін өте маңызды.

3. Кернеуді автоматты реттеу (AVR)

Тор кернеуі өзгерген кезде – бұл өнеркәсіптік аймақтарда жиі кездеседі – AVR функциясы қозғалтқыштың тұрақты шығыс кернеуін сақтайды. Бұл сіздің орамдарды қорғайды, тұрақты моментті қамтамасыз етеді және төмен кернеудің жағымсыз әсерлерін болдырмайды.

4. Икемді басқару режимдері

Жоғары өнімді динамикалық жауап үшін SVC ашық контурлы векторлық басқаруды немесе қарапайым, желдеткіш/сорғы түріндегі қолданбалар үшін V/F басқаруын таңдаңыз. Диск сонымен қатар арнайы қозғалтқыш орнатулары үшін кернеу мен жиілікті тәуелсіз реттеуге мүмкіндік беретін V/F бөлуді қолдайды.

5. Біріктірілген PLC және PID функционалдығы

Кірістірілген бағдарламаланатын логикалық мүмкіндік сыртқы PLC қажет етпестен қарапайым автоматтандыру тапсырмаларын орындайды. Біріктірілген PID контроллері стандартты кері байланыс сенсорларын пайдаланып, мысалы, сумен жабдықтау жүйесіндегі тұрақты қысымды немесе салқындатқыштағы тұрақты температураны ұстап тұру сияқты процесті жабық циклде басқаруға мүмкіндік береді.

Типтік қолданбалар

CSIVEI жоғары өнімділік 3 фазалы айнымалы ток жетек VFD жоғары іске қосу моментін және үздіксіз жұмысты қажет ететін ауыр салмақты өнеркәсіптік қолданбаларға арналған:

Үлкен сорғылар – суару сорғылары, дренаждық сорғылар, негізгі сумен жабдықтау сорғылары

Ортадан тепкіш компрессорлар – өнеркәсіптік ауа компрессорлары, тоңазытқыш жүйелер

HVAC салқындатқыштары – бұрандалы салқындатқыштар, орталықтан тепкіш салқындатқыштар, үлкен ауа өңдегіштері

Тау-кен жабдықтары – суспензия сорғылары, желдеткіш желдеткіштер, ұсақтағыштар

Металл өңдеу машиналары – токарьлар, фрезерлер, престер

Жетілдірілген векторлық басқару және көптеген байланыс опциялары арқылы ол автоматтандырылған өндіріс желілеріне үздіксіз біріктіріледі.

Жиі қойылатын сұрақтар

Маған сыртқы тежеу ​​резисторы керек пе?

Байланысты. Егер сізге жылдам баяулау қажет болса немесе жүктеме жоғары инерцияға ие болса, мысалы, центрифугалар, крандар, көтергіштер немесе орауыштар - иә, сізге қажет болады. Ішкі тежеу ​​блогы бар дискілерде резистор шамадан тыс кернеу ақауларын болдырмау және тоқтау уақытын қысқарту үшін қалпына келетін энергияны өңдейді. Баяуырақ баяулауы бар желдеткіштер мен сорғылар үшін әдетте оны өткізіп жіберуге болады.

Қандай байланыс протоколдарына қолдау көрсетіледі?

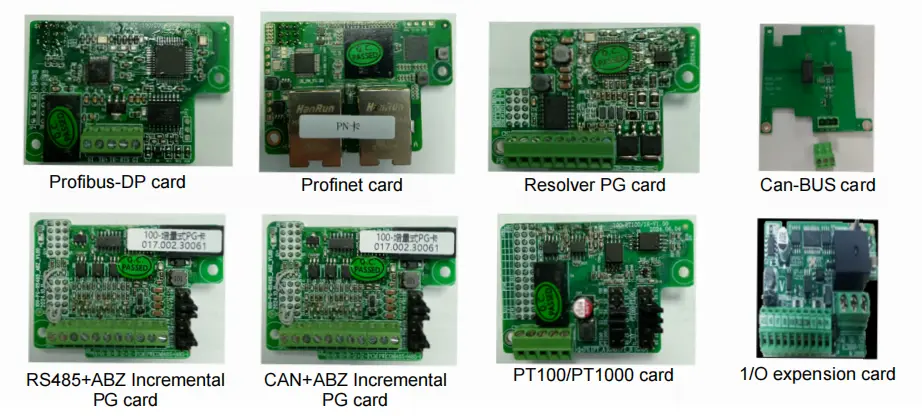

Барлық CSIVEI дискілері стандарт ретінде RS485-тен жоғары Modbus RTU-мен бірге келеді. Қосымша модульдер Profibus DP, Profinet, Ethernet/IP, CANopen және DeviceNet үшін қол жетімді. Бұл қашықтан бақылау, параметрлерді өзгерту және орталықтандырылған басқару үшін негізгі PLC және SCADA жүйелерімен біріктіруге мүмкіндік береді.

Дискінің ішіне қандай қорғаныс құралдары орнатылған?

CSIVEI дискілері қорғаныстардың берік жиынтығын қамтиды: асқын кернеу, төмен кернеу, артық ток, қысқа тұйықталу, артық температура (қыздырғыш), кіріс немесе шығыстағы фазалық жоғалту және қозғалтқыштың шамадан тыс жүктелуі (электрондық термиялық жүктеме, I²t). Бұл заттардың сенімді жұмыс істеуіне және жабдықтың қызмет ету мерзімін ұзартуға көмектеседі.

VFD энергияны қалай үнемдейді?

Желдеткіштер мен сорғылар сияқты айнымалы момент жүктемелері үшін қуат ұқсастық заңдарына сәйкес келеді — ол жылдамдық текшесіне пропорционал. Жылдамдықты 20%-ға төмендету қуат тұтынуды шамамен 50%-ға азайтады. Энергияны автоматты түрде оңтайландыру (AEO) мүмкіндігі қосымша үнемдеу үшін нақты жүктемеге сәйкес кернеуді азайтады. Ұйқы режимі сондай-ақ төмен сұраныс кезеңдерінде қозғалтқышты өшіріп, бос тұрып қалуды болдырмайды.

VFD типтік қызмет ету мерзімі қандай және оны қалай ұстауға болады?

Тиісті орнату және шарттармен VFD 10-15 жылға созылуы мүмкін. Негізгі техникалық қызмет көрсету: корпусты таза ұстаңыз — шаңның жиналуы салқындату тиімділігін жояды; салқындату желдеткіштерін тексеріңіз (әдетте 3–7 жыл қызмет етеді; шулы немесе сәтсіз болса ауыстырыңыз); Тұрақты ток шинасы конденсаторларын тексеріңіз - олар уақыт пен температураға байланысты ескіреді - егер диск екі жылдан астам сақталған болса, қуат көзін қоспас бұрын қақпақтарды жаңартыңыз; қоршаған орта температурасын бақылау; кейде пернетақтаға немесе сыртқы жадқа параметрлердің сақтық көшірмесін жасаңыз. 6-12 ай сайын жылдам тексеру тосын жағдайларды болдырмауға көмектеседі.

Тұтынушы жағдайын зерттеу

Азық-түлік өңдеу зауыты бірнеше конвейер учаскелеріндегі өнімдердің қайталанатын үйінділері мен бос орындарға тап болды. Жылдамдықты қолмен реттеу тиімсіз болды және желі жиі тоқтап қалады.

Біздің шешім– Үш CSIVEI жоғары өнімді 3 фазалы айнымалы ток жетек VFD келісілген жылдамдықты басқару үшін Modbus арқылы орталық PLC-ге қосылған негізгі конвейер учаскелеріне орнатылды.

Қол жеткізілген нәтижелер:

Конвейер жылдамдығы нақты уақыттағы өндіріс жылдамдығымен автоматты түрде синхрондалады

Тоқтау уақыты 25%-ға қысқарды

Өнімді ауыстыру уақыты 30 минуттан 10 минутқа дейін қысқарды

Шешім кейіннен алты қосымша өндірістік желіге дейін кеңейтілді

Бұл жағдай біздің VFD тек теориялық артықшылықтарды ғана емес, өлшенетін операциялық жақсартуларды қалай беретінін көрсетеді.

●  Шешім алты қосымша өндірістік желіге дейін кеңейтілді.
