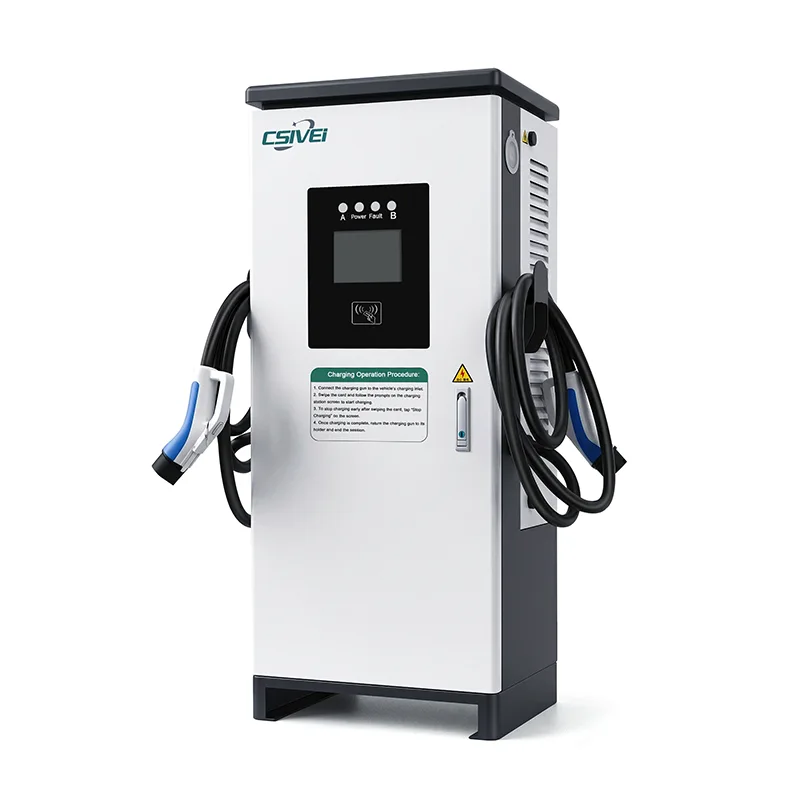

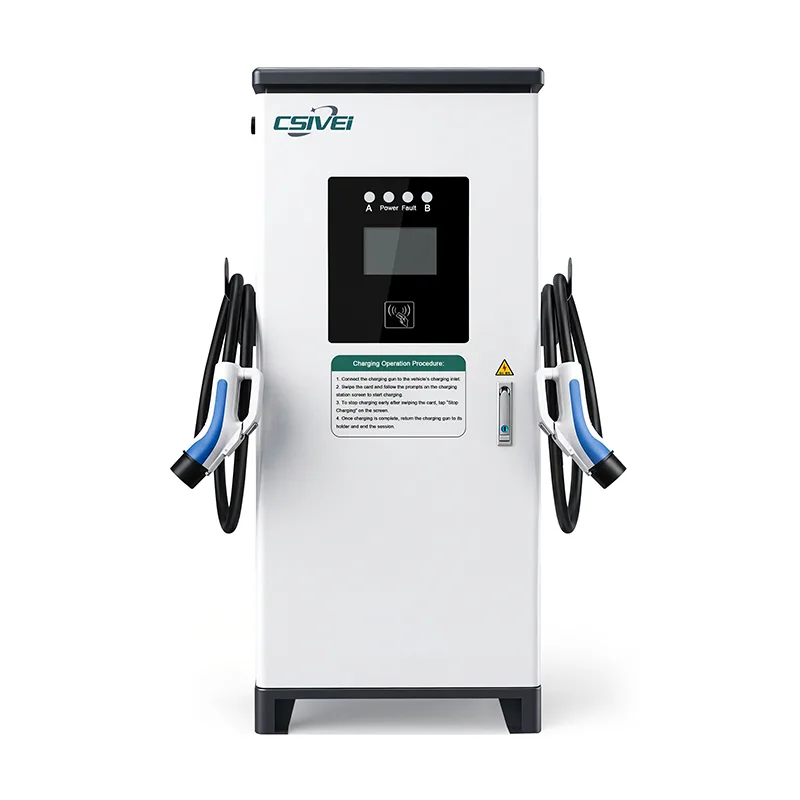

Коммерциялық EV зарядтау шешімдеріне маманданған Қытайдың жетекші зауыты ретінде CSIVEI қос мылтықтан тұратын тұрақты тұрақты ток электр зарядтағышын жеткізеді — трафик көп коммерциялық орталарда өткізу қабілетін арттыруға арналған жоғары қуатты, қос шығыс зарядтау станциясы. Бұл жалғыз блок зарядтау тиімділігін оңтайландыру, инфрақұрылымдық шығындарды азайту және жылжымайтын мүлік тұрақтарының әрбір шаршы метрін қиынырақ ету үшін екі көлік арасында қуатты динамикалық түрде бөлетін екі көрші тұраққа қызмет көрсетеді. CCS1, CCS2, CHAdeMO және GB/T стандарттары бойынша кең үйлесімділікпен, соның ішінде аралас конфигурация опцияларымен — бұл зарядтағыш CSIVEI белгілі сенімділік пен өнімділікті қамтамасыз ете отырып, жаһандық EV парктерінің әртүрлі қажеттіліктерін қанағаттандырады.
Интеллектуалды динамикалық жүктемені басқару— Нақты уақыттағы қуатты бөлу батарея күйіне, сұранысқа және басымдық ережелеріне негізделген екі зеңбіректің арасында энергияны бөледі. Бір көлік 100% қуат алады; екі көлік үлкен өлшемді тор қосылымдарынсыз біркелкі бөліседі.
Модульдік энергетикалық архитектура— Ыстық ауыстырылатын 20кВт/30кВ модульдер ≥95% тиімділікпен жұмыс істейді. Жеке модульдерді құрылғыны өшірмей-ақ ауыстыруға болады — зарядтағыш өшеді және екі қаруға да қызмет көрсетуді жалғастырады.
Көп стандартты үйлесімділік— CCS1, CCS2, CHAdeMO және GB/T екі қаруда тәуелсіз қолдайды. Аралас конфигурация опциялары (мысалы, CCS2 + CHAdeMO) бір блокта қол жетімді.
Күрделі сыртқы құрылыс— IP55/K10 стандартына сай, ультракүлгінге қарсы жабыны бар мырышталған болаттан жасалған корпус. Конформды жабынмен қапталған ішкі бөліктер ылғал мен тұзды шашыратпайды. Қоршаған ортада -30°C пен +55°C аралығында сенімді жұмыс істейді.
Әр қару үшін тәуелсіз қауіпсіздік— Әрбір шығыста оқшаулауды бақылау, тұрақты токқа сезімтал RCD қорғанысы және жоғары температураны өшіру бар. Бір мылтықтағы ақаулық тек сол сеансты тоқтатады, екіншісі әсер етпей жалғасады.
OCPP 1.6J/2.0.1 Сәйкестік— Әр қаруға арналған транзакция журналдарымен, энергияны өлшеумен және ақаулық диагностикасымен үздіксіз сервер интеграциясы. Әрбір шығанақ үшін тәуелсіз есепшотты және қашықтан бақылауды қосады.
Пайдаланушыға ыңғайлы қол жеткізу— RFID және қолданбаға негізделген аутентификациясы бар 7 дюймдік сенсорлық экран екі қару үшін де қол жеткізу мен төлемді дербес өңдейді.
Қосымша сұйықтықпен салқындатылған кабель— 120 кВт-тан жоғары қуат деңгейлері үшін қол жетімді, бұл тіпті 500А үздіксіз ток кезінде де жұмыс істеуге ыңғайлы болатын жұқа, жеңілірек кабельдерге мүмкіндік береді.
Көлемі жоғары коммерциялық орталар үшін жасалған, қос мылтық тұрақты DC EV зарядтау құрылғысы бір ізден екі көлікке қызмет көрсетеді — өткізу қабілетін ұлғайтады, бір аралық инфрақұрылымның құнын азайтады және жылжымайтын мүлік тұрағындағы әрбір шаршы метрді қиынырақ етеді.
Автомобиль жолдарының қызмет көрсету аймақтарында, қалалық зарядтау алаңдарында және жанар-жағармай құю станцияларының аулаларында өткізу қабілеті - бәрі. Бұл қос мылтық бір уақытта екі EV-ді зарядтайды, бұл ең жоғары кезеңдерде бір зарядтағышқа қызмет көрсететін көліктердің санын екі есе арттырады. Сұраныс азайған кезде қол жетімді қуатты тезірек толтыру үшін бір көлікке бағыттауға болады. Операторлар үлкен бір зеңбірек флоты сияқты бірдей шығанақ қамтуына қол жеткізе отырып, орнату және техникалық қызмет көрсету үшін аз бірліктердің пайдасын көреді.
Бірнеше көлік бірдей уақытта қайтатын электрлік автобус қоймалары, соңғы мильді жеткізу тораптары және такси қоймалары үшін қос мылтық конфигурациясы бүкіл сайтта 1:1 зарядтағыштың арақатынасын қажет етпей, параллель зарядтауға мүмкіндік береді. Динамикалық жүктемені басқару ең ерте жоспарланған жөнелтілетін көлікке автоматты түрде басымдық береді, бұл желілік сұранысты шектерде сақтай отырып, флоттың дайындығын қамтамасыз етеді.
Сауда орталықтары, кеңсе мұнаралары және әуежайдың тұрағы операторлары бір орталық зарядтағыштан екі іргелес EV ұясына қызмет көрсете алады, бұл тұрақ жолына қажет еденге орнатылған қондырғылардың санын екі есе азайтады. Бұл орнату күрделілігін азайтады, дәлізде көбірек орынды қалдырады және техникалық қызмет көрсетуге қол жеткізуді жеңілдетеді. RFID және қолданбаға негізделген аутентификация пайдаланушының қол жеткізуін басқаруды және екі қарудағы төлемдерді дербес өңдеуді жеңілдетеді.
Қонақ үйлер, курорттар және ірі сауда саябақтары EV-ге арналған орындарды жабу үшін аз зарядтағыштарды орната алады, бұл алдын ала күрделі шығындарды азайтады, сонымен бірге қонақтарға жоғары қолайлылық ұсынады. Қос мылтық ізі ландшафтты және жаяу жүргіншілер ағынын сақтайды, ал берік ашық қоршау қосымша баспанасыз жыл бойы ауа-райына төтеп береді.
Қос мылтықтан тұратын тұрақты тұрақты ток электр зарядтағышы бір жүйеден екі зарядтау сеансын тәуелсіз басқаратын, өнімділік пен қауіпсіздікке нұқсан келтірместен аппараттық құралдарды барынша пайдалануды қамтамасыз ететін жоғары тиімді, модульдік қуат платформасының айналасында құрастырылған.
Қос қарулы жүйенің негізінде нақты уақыт режимінде қуатты бөлу алгоритмі жатыр. Орталық контроллер әрбір қосылған көліктің сұралған тогын, батарея зарядының күйін және ұяшық температурасын үздіксіз оқиды. Осы кірістерге негізделген, сонымен қатар оператор анықтаған ережелер, мысалы, басымдықты есепшот, күндік тарифтер немесе кету мерзімі - ол екі зеңбірек арасындағы жалпы қол жетімді қуатты секунд сайын қайта бөледі. Тек бір көлік розеткаға қосылған кезде, зарядтағыштың номиналды шығысының 100%-ы сол жалғыз мылтыққа бағытталады. Екінші көлік қосылғанда, жүйе қуатты біркелкі бөледі, бұл екі көліктің де ең төменгі зарядтау шегінен төмен түспеуін қамтамасыз етеді. Бұл интеллектуалды тарату желілік қосылымдардың шамадан тыс қажеттілігін болдырмайды және қуат шығындарын болжамды етеді.
Зарядтау құрылғысы ортақ тұрақты ток шинасына қоректенетін, әдетте әрқайсысы 20 кВт немесе 30 кВт болатын жеке, ыстық ауыстырылатын қуат модульдерінің айналасында құрастырылған. Әрбір модуль ең жоғары тиімділікке жақын (≥95%) жұмыс істейді және қалған модульдерді немесе белсенді зарядтау сеанстарын үзбей қызмет көрсету үшін оқшаулануы мүмкін. Бұл модульдік бір модуль ақаулығы бүкіл құрылғыны өшірмейтінін білдіреді; зарядтау құрылғысы жай ғана тоқтайды және модуль ауыстырылғанша екі қаруға да аз қуатта қызмет көрсетуді жалғастырады.
Қос мылтық жұмысы, әсіресе қоршаған ортаның жоғары температурасында тұрақты толық қуат сеанстары кезінде, бір мылтық эквивалентіне қарағанда жоғары жиынтық жылу шығарады. Мұны шешу үшін жүйе көп аймақты салқындату стратегиясын қолданады. Айнымалы жылдамдықтағы желдеткіштері бар жоғары ағынды сүзгіден өткен ауа салқындату модульдің оңтайлы температурасын сақтайды, ал әрбір пистолеттің шығыс жолындағы арнайы термиялық сенсорлар кабель мен қосқыштың температурасын тәуелсіз бақылайды. Қуаты 120 кВт-тан жоғары қуат деңгейлері үшін қосқыш контактілерінен жылуды белсенді түрде кетіретін және тіпті 500 А үздіксіз токта жұмыс істеуге ыңғайлы болатын жұқа, жеңілірек кабельдерді қосатын қосымша сұйық салқындатылған кабель бар.
Әрбір зарядтау тапаншасы өзінің арнайы қауіпсіздік бақылау арнасымен жұмыс істейді. Нақты уақыттағы оқшаулауды бақылау, тұрақты токқа сезімтал қалдық токты анықтау (түрі A + 6мА тұрақты ток RCD) және жоғары температурадан қорғау әрбір шығысқа тәуелсіз қолданылады. Егер бір мылтықта қауіпсіздік шегі бұзылса, бұл сеанс қауіпсіз түрде тоқтатылады, ал екінші мылтық әсер етпей жалғасады. Апаттық тоқтату түймесі бір уақытта екі шығыстың да дереу механикалық оқшаулануын қамтамасыз етеді.
Көліктен зарядтағышқа интерфейсі CAN негізіндегі хаттамаларды (CHAdeMO, GB/T) және қуат желісімен байланыстыруды (CCS1, CCS2) екі қаруда тәуелсіз қолдайды. Бұл аралас стандартты конфигурацияларға мүмкіндік береді - мысалы, бір қару CCS2 үшін, екіншісі CHAdeMO үшін конфигурацияланған - бір физикалық блок ішінде. Енгізілген Linux контроллері екі сеансты қатар өңдейді, әрбір қару үшін жеке толық OCPP 1.6J/2.0.1 серверлік есеп беру, қару-жарақ транзакция журналдарын, қуатты өлшеуді және ақаулық диагностикасын қосады.
Корпус ультракүлгінге қарсы ұнтақ жабыны бар мырышталған болат жақтауды қамтиды, кіруден қорғау үшін IP55 және механикалық әсер үшін IK10. Ішкі компоненттер ылғалдылық пен тұзды шашыратқышқа төзімділік үшін конформды жабын алады. Бейімделетін салқындату жүйесі қоршаған ортаның -30°C-тан +55°C-қа дейінгі тұрақты ішкі жағдайларын сақтайды, бұл құрылғыны қосымша баспанасыз жағалаудағы, шөлді және альпілік орналастыруларға жарамды етеді.
1-сұрақ: Екі көлік бір уақытта зарядталып жатқанда қуат бөлу қалай жұмыс істейді?
Зарядтағыштың интеллектуалды динамикалық жүктемені басқару жүйесі әрбір қосылған көліктің аккумулятор күйін, сұралған токты және сеанс параметрлерін үздіксіз бақылайды. Ол нақты уақытта екі қару арасында қол жетімді жалпы қуатты автоматты түрде бөледі. Тек бір көлік розеткаға қосылған кезде ол зарядтағыштың номиналды шығысының 100% алады. Екінші көлік қосылған кезде қуат сұраныс пен оператор анықтаған ережелер негізінде бөлінеді — екі көліктің де зарядтағыштың жалпы сыйымдылығынан аспай тиімді зарядталуын қамтамасыз етеді.
2-сұрақ: Екі мылтық әртүрлі зарядтау стандарттары бар көліктерге қызмет көрсете ала ма?
Иә. Зарядтағыш бір құрылғыдағы аралас стандартты конфигурацияларды қолдайды. Жалпы қондырғыларға бір CCS2 зеңбірегі мен бір CHAdeMO зеңбірегі немесе екеуі де CCS2 кіреді. Әрбір мылтық өз байланыс протоколымен дербес жұмыс істейді, бұл құрылғыға үйлесімділік мәселелерінсіз бір уақытта әртүрлі EV маркалары мен үлгілеріне қызмет көрсетуге мүмкіндік береді.
3-сұрақ: Қос сеанс кезінде бір мылтық ақаулыққа тап болса не болады?
Әрбір зеңбіректің өзіндік қауіпсіздікті бақылау арнасы бар. Бір шығыста оқшаулау кедергісінің төмендеуі немесе жоғары температура оқиғасы сияқты ақау анықталса, тек сол сеанс қауіпсіз түрде тоқтатылады. Басқа мылтық әсер етпестен зарядтауды жалғастырады. Қажет болса, екі шығысты да бірден механикалық оқшаулау үшін авариялық тоқтату түймесі қамтамасыз етілген.
Q4: What are the space and installation advantages compared to installing two single-gun chargers?
Жалғыз қос мылтық қондырғы еденге орнатылған бір ізден екі көрші тұрақ орнына қызмет көрсетеді, бұл зарядтау құрылғыларының, бетон төсемдерінің және жолға қажет электр қосылымдарының санын азайтады. Бұл орнату уақытын үнемдейді, дәлізде орынды босатады және ұзақ мерзімді техникалық қызмет көрсетуді жеңілдетеді - барлығы бірдей екі орынды зарядтауды қамтамасыз етеді.
5-сұрақ: Қандай желіге қосылу сыйымдылығы қажет?
Тор талаптары конфигурацияланған жалпы шығыс қуатына байланысты. 120 кВт қондырғысы әдетте сәйкес номиналды ажыратқышы мен кабельдері бар үш фазалы кірісті қажет етеді. Динамикалық жүктемені басқару жүйесі нақты уақыт режимінде қуатты бөлуді оңтайландыратындықтан, электр желісінің ең жоғары тартылуы жиі бірдей жағдайларда екі тәуелсіз зарядтағыштың қосындысынан төмен болады. Біздің инженерлік команда электрлік жоспарлаудың егжей-тегжейлі нұсқауларын ұсынады және сайтқа арналған жүктемені есептеуге көмектесе алады.
6-сұрақ: Әр қаруды жеке бақылап, есепшот бере аламын ба?
Иә. OCPP 1.6J/2.0.1 үйлесімді сервері әрбір мылтықты өзінің транзакция журналдары, энергияны өлшеу және ақаулық диагностикасы бар тәуелсіз зарядтау нүктесі ретінде хабарлайды. Бұл екі бөлек зарядтағышты басқаратындай, қару-жарақ шотына, әр қоймаға баға стратегияларына және пайдалану туралы егжей-тегжейлі есеп беруге мүмкіндік береді.
7-сұрақ: Қос мылтық жүйесі қандай техникалық қызмет көрсетуді қажет етеді?
Күнделікті техникалық қызмет көрсету қарапайым: ауа сүзгісін мерзімді тазалау, кабельді визуалды тексеру және қосқыш контактісін тексеру. Модульдік қуат архитектурасы жеке модульдерді бүкіл құрылғыны өшірмей-ақ жылдам ауыстыруға мүмкіндік береді. Модуль ауыстыруды қажет етсе, зарядтағыш қалған модульдерді пайдалануды және қызмет көрсету аяқталғанша екі қаруға да уақытша төмендетілген қуат деңгейінде қызмет көрсетуді жалғастырады.
Аймақтық жылдам зарядталатын желі операторы — Urban Charging Plaza Deployment
Қалалық және қала маңындағы жылдам зарядтау станцияларының желісін басқаратын тәуелсіз зарядтау нүктесінің операторы ірі сауда және ойын-сауық аудандарының жанында жаңа флагмандық алаңды жоспарлады. Сайт ең аз күту уақыты мен ең көп шығанақ айналымы бар кешкі және демалыс күндерінің ең көп уақытында электр көліктерінің жоғары көлеміне қызмет көрсетуі керек болды.
Оператордың бар тораптары 1:1 зарядтағыш конфигурациясында тұрақты ток зарядтағыштарын пайдаланды. Тиімді болғанымен, бұл модель екі зарядтағышты, екі бетон төсенішін, екі электр қосылымын және әрбір екі тұрақ орны үшін екі техникалық қызмет көрсету нүктесін қажет етті. Жер және құрылыс құны айтарлықтай болатын жаңа плазада оператор сұраныстың ең жоғары кезеңінде қызмет көрсететін шығанақтардың санын жоғалтпай, жер кеңістігі мен орнату шығындарын азайтқысы келді.

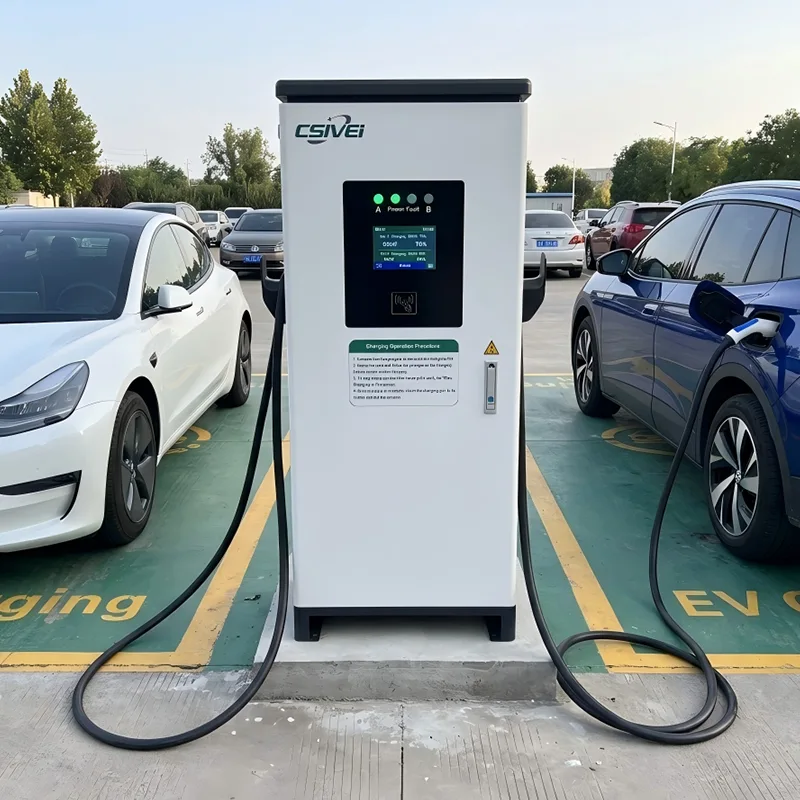

Сайттың тұрақының орналасуын - ортақ орталық аралы бар іргелес шығанақтардың жұптарын бағалағаннан кейін оператор қос мылтық тұрақтандырғышты тамаша сәйкес деп таныды. Екі ұяның арасына орталықтандырылған бір зарядтағыш бір уақытта екеуіне де қызмет ете алады, бұл бір жұпқа қажетті физикалық блоктардың, іргетастардың және қуат төмендеуінің санын екі есе азайтады.
Динамикалық жүктемені басқару мүмкіндігі шешуші болды. Ең жоғары сағаттарда зарядтағыш екі сеанстың да ілгерілеуін сақтай отырып, екі қосылған көлік арасында қуатты ақылды түрде бөледі. Тек бір көлік розеткаға қосылған тыныш кезеңдерде, мүмкін болатын ең жылдам айналу үшін номиналды өнімділіктің 100% бір ғана зеңбірекке бағытталады. Бұл икемділік операторға электр инфрақұрылымына артық инвестиция салмай, бәсекеге қабілетті минуттық баға ұсынуға мүмкіндік берді.
Әрқайсысы қос CCS2 зеңбірегімен конфигурацияланған қос қарулы тұрақты DC электр зарядтағышымыздың 30-ы 60 тұраққа орнатылды. Еденге орнатылған қондырғылар ортақ орталық аралдарға орналастырылды, олар бір шығанақ солға және бір оңға қызмет етеді. OCPP серверлік интеграциясы қару-жарақ транзакциялары туралы есеп беруді, әрбір шығанақ үшін тәуелсіз есепшотты және бүкіл алаңдағы жүктемені қашықтан бақылауды қамтамасыз етті.
● Оператор бір мылтықты орналастырумен салыстырғанда талап етілетін зарядтау құрылғыларының санын екі есе азайтып, жабдықты, құрылыс жұмыстарын және электр инфрақұрылымын айтарлықтай үнемдеді.
● Қос мылтықты бір уақытта зарядтауға тікелей қатысты бар сайттардағы бір мылтық деректеріне негізделген болжамдармен салыстырғанда ең жоғары сағаттық өткізу қабілеті шамамен 40%-ға өсті.
● Интеллектуалды қуат бөлінісі қымбат тұратын желі жаңартуларын болдырмай, тораптың ең жоғары тартылуын сайттың бөлінген сыйымдылығы шегінде ұстап тұрды.
● Техникалық қызмет көрсету топтары екі орынға бір құрылғыға қызмет көрсетуді жоғары бағалады, бұл әдеттегі тексеру уақытын және қосалқы бөлшектердің қорын қысқартты.
● Плаза сәтті іске қосылғаннан кейін оператор барлық келесі трафик көп учаскелер үшін қос қарулы қондырғыларды стандарттады.
