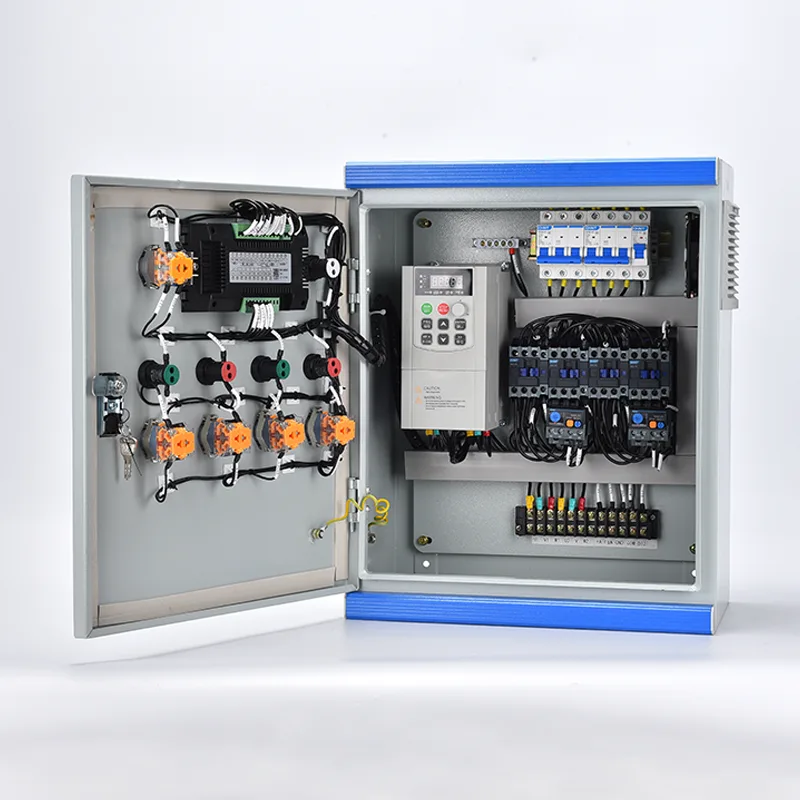

HVAC басқару тақтасы

Әрбір HVAC басқару панелі өзі басқаратын механикалық жүйенің арнайы талаптарына сай жасалған - жалғыз орамадағы ауа өңдеу қондырғысы, бірнеше сорғылары мен салқындату мұнаралары бар салқындатқыш қондырғысы немесе бүкіл ғимараттағы VAV аймағын басқару жүйесі. Панель корпусы толық электр инфрақұрылымын орналастырады: кіріс қуат оқшаулауы, тізбекті қорғау, мотор стартерлері (тікелей желіде, жұлдызды-үштік, жұмсақ стартер немесе айнымалы жиілікті жетектер), басқару релесі, қауіпсіздік блоктары және арнайы контроллер — әдетте PLC немесе DDC — өріс сенсоры, температура, ауа ағыны сапасы үшін терминалдар. Есікке орнатылған HMI сенсорлық экраны немесе пернетақта дисплейі операторларға нақты уақыттағы жүйенің көрінуін және параметрлерді басқаруды қамтамасыз етеді. BACnet, Modbus немесе Ethernet/IP арқылы қосылу ғимаратты басқару жүйелерімен (BMS) үздіксіз интеграцияға мүмкіндік береді. IP42-ден IP65-ке дейінгі қоршау рейтингтері жабық механикалық бөлмелерге, шатырдағы зауыт платформаларына және ашық ашық жерлерге сәйкес келеді. Кешенді қорғаныс схемалары қысқа тұйықталуды, шамадан тыс жүктемені, фазаның жоғалуын, төмен/артық кернеуді және жердің ағуын әрбір тізбекте қамтиды, өрт дабылын өшіру, қатып қалудан қорғау және ауа ағынынан қорғау үшін қатты сымды міндетті қауіпсіздік блоктары бар. IEC 61439-1/2, IEC 60364 және аймақтық электр қауіпсіздігі стандарттарына толық сәйкестік сақталады.

Идеалды қолданбалар

Бір ауа өңдеушіден жалпы кампустағы орталық зауытқа дейін HVAC басқару панелдері механикалық жүйелердің қауіпсіз, тиімді және кеңірек ғимаратты автоматтандыру желісімен үйлестіре жұмыс істеуін қамтамасыз ететін орталықтандырылған электрлік интеллектпен қамтамасыз етеді.

Коммерциялық кеңсе ғимараттары және аралас мақсаттағы құрылыстар

Ірі кеңсе мұнаралары, сауда орталықтары және аралас мақсаттағы кешендер бірнеше ауа өңдеу қондырғыларын, салқындатқыштарды, салқындату мұнараларын және желдету аймақтарын басқарады. HVAC басқару панельдері әрбір механикалық қаптаманы басқаруды және қорғауды орталықтандырады — жабдықтау және қайтару желдеткіштерін, салқындату катушкаларын, экономайзер демпферлерін және сүзгі күйін басқаратын AHU панелі немесе бірнеше компрессорларды, негізгі және қосалқы сорғыларды және салқындату мұнарасының желдеткіштерін ретке келтіретін салқындатқыш қондырғысының панелі. BACnet/IP немесе Modbus арқылы ғимараттың BMS жүйесімен интеграция нысандар менеджерлеріне орталық жұмыс станциясынан барлық жүйелерді бақылауға және реттеуге мүмкіндік береді.

Өнеркәсіптік және өндірістік нысандар

Зауыттар, өңдеу зауыттары және қоймалар көбінесе жайлы ауаны кондиционерлеуден бөлек арнайы желдетуді және технологиялық салқындатуды қажет етеді. Бұл орталардағы басқару панельдері жоғары қуатты сору желдеткіштерін, макияж ауа бөліктерін, шаң жинау жүйелерін және технологиялық салқындатқыштарды басқарады. Өнеркәсіптік байланыс протоколдары бар PLC негізіндегі басқару күрделі блоктау логикасын қолдайды, мысалы, желдетуді өндірістік желі жұмысымен немесе технологиялық пештің сорғышымен үйлестіру. Жетілдірілген шаң мен ылғалдан қорғайтын ауыр корпустар қоршаған ортаның қиын жағдайларына төтеп береді.

Деректер орталықтары және миссия үшін маңызды нысандар

Деректер орталығын салқындату тәулік бойы маңызды функция болып табылады. Компьютер бөлмесінің ауа өңдегіштерін (CRAH), компьютер бөлмесінің кондиционерлерін (CRAC), салқындатылған су сорғыларын және конденсатор желдеткіштерін басқаратын HVAC басқару панелдері артық және сенімділік үшін жасалған. Қос қуат кірісі, автоматты тасымалдау қосқышын біріктіру және сәтсіздікке қарсы дабыл шығыстары салқындату салқындаудың коммуналдық ақаулар арқылы жалғасуын қамтамасыз етеді. Деректер орталығының инфрақұрылымын басқару (DCIM) платформасына Modbus/BACnet қосылымы бар жоғары дәлдіктегі температура мен ылғалдылықты бақылау нақты уақытта қоршаған ортаны бақылауды қамтамасыз етеді.

Ауруханалар және денсаулық сақтау нысандары

Операция залдары, оқшаулау бөлмелері, таза бөлмелер және жалпы палаталардың әрқайсысы белгілі бір ауа сапасын, температураны, ылғалдылықты және қысымды қажет етеді. Денсаулық сақтау параметрлеріндегі HVAC басқару тақталары осы нақты орталарды басқарады. Маңызды дабыл функциялары — жоғары/төмен температура, ылғалдылық экскурсиясы, ауа ағынының жоғалуы және сүзгі күйі — ғимараттың медбике шақыруына немесе орталық бақылау жүйесіне қосылған. Панельдер техникалық қызмет көрсетуді жеңілдету үшін жасалған және жүйені өшірмей қызмет көрсетуге мүмкіндік беретін оқшаулау қондырғыларын қамтиды.

Қонақ үйлер, курорттар және қонақжайлылық

Қонақтардың жайлылығы бірінші орында. HVAC басқару панельдері орталық салқындатқыш қондырғыларды, қазандық жүйелерін, қоғамдық кеңістіктерге қызмет көрсететін ауа өңдегіштерін және қонақ қабаттарындағы желдеткіш қондырғы аймағының контроллерлерін басқарады. Алдын ала бағдарламаланған адам санына негізделген кестелер адам саны аз кезеңдердегі қуат тұтынуды азайтады, сонымен бірге қонақ бөлмелері тіркелу уақытында жайлылық белгіленген мәндерге жетуін қамтамасыз етеді.

Оқу қалашықтары және мекеме ғимараттары

Университет ғимараттары, мектептер және көптеген құрылымдарға таралған мемлекеттік мекемелер стандартталған HVAC басқару панелінің платформаларының пайдасын көреді. Әрбір ғимараттың механикалық бөлмесіне AHU, сорғылар және терминалдық блоктарға арналған арнайы панельдер қызмет көрсетеді, олардың барлығы кампустағы BMS-ке қайта қосылған. Бұл тәсіл техникалық қызмет көрсетуді үйретуді және қосалқы бөлшектерді басқаруды жеңілдетеді.

Техникалық терең сүңгу

HVAC басқару панельдері қуатты тарату, қозғалтқышты басқару және автоматтандыру жинақтары ретінде жасалған — әрқайсысы механикалық жабдық кестесіне және жұмыс ретіне сәйкес келу үшін арнайы әзірленген.

Қуатты бөлу және тізбекті қорғау

Кіріс бөлігі үш фазалы қуатты (әдетте 400В/480В, 50/60Гц) құлыпталатын негізгі ажыратқыш немесе автоматты ажыратқыш арқылы қабылдайды, қысқа тұйықталуға төзімділік тораптың қол жетімді ақаулық тогы үшін есептелген. Төменгі ағынды тарату жабдық функциясы бойынша ұйымдастырылады: желдеткіштерге, сорғыларға, компрессорларға және басқару схемаларына арналған бөлек тармақтар. Қозғалтқыш тізбегін қорғау жылу-магниттік ажыратқыштармен немесе қозғалтқыштың толық жүктеме тоғымен сәйкестендірілген сақтандырылған айырғыштармен қамтамасыз етіледі, шамадан тыс жүктеме релелері (электрондық немесе термиялық) IEC класы 10/20/30 шығу қисықтарын қамтамасыз етеді. Басқару қуаты — әдетте 24VAC, 24VDC немесе 230VAC — басқару электроникасын қуат жағындағы өтпелі процестерден оқшаулайтын, тәуелсіз балқытылған қайталама тізбектері бар арнайы басқару трансформаторынан алынады.

Қозғалтқышты басқару және іске қосу әдістері

Қозғалтқыштың өлшеміне, іске қосу моментіне қойылатын талаптарға және механикалық жүйенің бастапқы токқа төзімділігіне байланысты панель тиісті іске қосу әдісін қамтиды:

●  Тікелей желі (DOL) : кішірек желдеткіштер мен шамамен 7,5 кВт-қа дейінгі сорғылар үшін

●  Жұлдыз-үшбұрыш : қысқартылған іске қосу тогы қажет болатын орташа қуатты қозғалтқыштар үшін

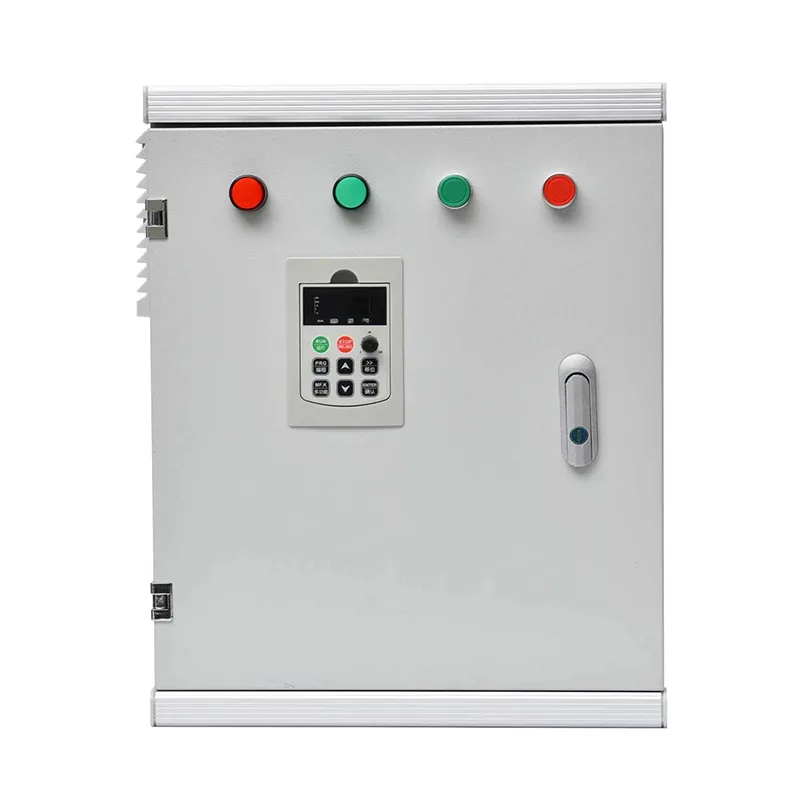

●  Жұмсақ стартер : біркелкі көтерілу су балғасын немесе белдіктің сырғып кетуін болдырмайтын сорғылар мен желдеткіштерге арналған

●  Айнымалы жиілік жетегі (VFD): сұранысқа негізделген жылдамдықты модуляциялауды қажет ететін қолданбалар үшін — мысалы, арнаның статикалық қысымымен басқарылатын AHU жабдықтау желдеткіштері немесе контур бойынша дифференциалды қысымға жауап беретін қайталама салқындатылған су сорғылары

VFD кабель ұзындығы өндіруші шектеулерінен асатын кіріктірілген гармоникалық жұмсартқышпен (тұрақты ток дроссельдері) және шығыс dV/dt сүзгілерімен белгіленеді. Барлық дискілер жылдамдық анықтамасы мен күй туралы кері байланыс үшін панель контроллерімен сериялық байланыс үшін конфигурацияланған.

Контроллер платформасы: PLC және DDC

Басқару архитектурасы қолданбаның күрделілігі мен интеграция талаптары негізінде таңдалады:

●  DDC контроллерлері жергілікті BACnet MS/TP немесе BACnet/IP арқылы BMS біріктіретін коммерциялық HVAC қолданбаларына тән. Алдын ала бағдарламаланған қолданбалы кітапханалар стандартты AHU, салқындатқыш және қазандық тізбектерін қамтиды.

●  PLC негізіндегі басқару өнеркәсіптік орталар, күрделі көп компрессорлы реттілік үшін немесе жүйе технологиялық машиналар сияқты HVAC емес жабдықпен интерфейсті қажет ететін жерлерде көрсетілген. PLC платформалары Profinet, Ethernet/IP немесе Modbus TCP байланысы бар баспалдақ логикасын, функционалды блокты немесе құрылымдық мәтіндік бағдарламалауды қолдайды.

●  Екі платформа да анықталған жұмыс ретін орындайды: уақыт кестелері, температура/қысым PID циклдері, іске қосу/тоқтату реттілігі, дабылды құру және жұмыс уақытын тіркеу.

Сенсорлық интерфейс және өріс сымдары

Арнайы терминал блоктары температура датчиктерінен (NTC термисторлары, RTD, 4-20мА), қысым түрлендіргіштері мен ажыратқыштарынан, ылғалдылық датчиктерінен, арнаға орнатылған ауа ағынын тексеретін ажыратқыштардан, сүзгі күйіне арналған дифференциалды қысым ажыратқыштарынан және клапан/жетекші кері байланыс сигналдарынан өріс сымдарын орналастырады. Барлық аналогтық кірістер сүзіледі және индукцияланған өтпелі процестерден қорғалған. Цифрлық кірістер оптикалық қосқыштар немесе интерпозициялық релелер арқылы жеке оқшауланады. Датчиктің ақаулығы конфигурацияланатын қалпына келтіру стратегиялары арқылы анықталады және дабыл қағады — мысалы, арна қысымының сенсорының жоғалуы кезінде тұрақты жылдамдықтағы желдеткіш жұмысына әдепкі бойынша.

HMI және оператор интерфейсі

Есікке орнатылған түрлі-түсті HMI сенсорлық экраны (әдетте 7 дюймдік немесе үлкенірек) немесе дискретті жарықдиодты индикаторлар мен түймелер жергілікті оператор интерфейсін қамтамасыз етеді. HMI нақты уақыттағы жүйе күйінің графикасын — температура, ылғалдылық, қысым, жабдықтың жұмыс уақыты, энергияны тұтыну үрдістері — пайдаланушы конфигурациялайтын бақылау тақталары арқылы көрсетеді. Параметрлерді реттеу бірнеше кіру деңгейлерімен (оператор, супервайзер, инженер) құпия сөзбен қорғалған. Дабыл хабарландыруы растау бақылауымен уақыт белгісі бар оқиғалар журналын қамтиды. BMS біріктірілген панельдер үшін HMI негізгі күнделікті интерфейс емес, жергілікті қайта анықтау және іске қосу құралы ретінде қызмет етуі мүмкін.

Қауіпсіздік блоктары және қорғаныс логикасы

Қауіпсіздіктің маңызды функциялары процессор істен шыққан жағдайда да қатесіз жұмысты қамтамасыз ететін контроллерге тәуелсіз сымды логикада жүзеге асырылады:

●  Өрт дабылының интерфейсі: өрт панелінен келетін вольтсыз контакт кірісі AHU өшіру және демпферді жабуға мәжбүр етеді

●  Мұздан қорғау: су катушкаларындағы төмен температуралы термостат құрылғыны өшіреді және катушканың жарылуын болдырмау үшін клапанды ашады.

●  Ауа ағынын тексеру: ауа ағынындағы дифференциалды қысым қосқышы тексерілген ауа ағынынсыз электр немесе газ жылытқышының қосылуын болдырмайды.

●  Жоғары қысымды және төмен қысымды хладагент қосқыштары компрессорларды қорғайды

●  Жергілікті код талап ететін сейсмикалық және діріл ажыратқыштары

Барлық қауіпсіздік блоктары негізгі басқару релесі немесе қауіпсіздік PLC тізбегіне жалғанып, дереу және сөзсіз өшіруді қамтамасыз етеді.

Қоршау және қоршаған ортаны қорғау құрылысы

Панельдік қоршау 1,5 мм-ден 2,0 мм-ге дейін электр мырышталған немесе ұнтақпен қапталған баспайтын болаттан жасалған. Жалпы рейтингтерге мыналар жатады:

●  Таза, температура бақыланатын ортасы бар ішкі механикалық бөлмелерге арналған IP42/IP43

●  Жабдық бөлмелері, шатырдағы зауыт қоршаулары немесе жартылай ашық жерлер үшін IP54/IP55

●  Жаңбыр, шаң және тікелей күн сәулесі түсетін сыртқы қондырғыларға арналған IP65

Белсенді жылуды басқару — термостатикалық желдеткішпен басқарылатын сүзгіленген мәжбүрлі ауаны желдету — VFD-тығыз панельдер немесе жоғары қоршаған орта орнату орталары үшін қамтылған. Сыртқы шкафтар үшін күннен қорғайтын қалқа, конденсацияға қарсы жылытқыш және коррозияға төзімді тот баспайтын болаттан жасалған жабдық көрсетілген.

Коммуникация және BMS интеграциясы

Байланыс шлюздері контроллердің протоколын нысанның BMS магистральдық жүйесіне аударады. Native BACnet (MS/TP немесе IP), Modbus RTU/TCP және қосымша LonWorks немесе Ethernet/IP адаптерлері қолжетімді. Барлық бақыланатын нүктелер - температуралар, қысымдар, ағын жылдамдығы, жабдық күйі, жұмыс уақыты, қуат деректері және дабыл күйлері - BMS-ге көрінетін етіп жасалады. Қашықтан орнату нүктесін реттеу және кестені басқару бүкіл ғимарат портфолиосында орталықтандырылған энергияны оңтайландыруға мүмкіндік береді.

Энергияны үнемдеу мүмкіндіктері

Қосымша біріктірілген қуатты өлшеу панель деңгейінде немесе жеке жүктемені тұтынуды өлшейді. Контроллер экономайзерсіз салқындату, сұранысқа байланысты басқарылатын желдету (CO₂ негізінде), оңтайлы іске қосу/тоқтату және салқындатылған су температурасын сыртқы жағдайларға байланысты қалпына келтіру сияқты энергияны оңтайландыру ретін орындай алады — бекітілген параметрді басқарумен салыстырғанда жылдық HVAC энергиясын тұтынуды 15%-дан 25%-ға дейін азайтады.

4. Жиі қойылатын сұрақтар

1-сұрақ: HVAC басқару тақтасы стандартты өнім ме немесе әр жоба үшін арнайы жасалған ба?

Әрбір панель жобаның механикалық жабдық кестесіне, жұмыс реттілігіне және электрлік жүктемелер тізіміне сәйкес келу үшін арнайы әзірленген. Біздің қолданба инженерлері сіздің P&ID, жабдық деректер парақтары және басқару спецификациясы негізінде жұмыс істейді. Стандартталған ішкі архитектуралар мен құрамдас кітапханалар сайтқа қатысты талаптарды қанағаттандыра отырып, тұрақты сапаны қамтамасыз етеді.

2-сұрақ: Сіз қандай контроллер платформасын пайдаланасыз — PLC немесе DDC?

Біз екеуін де ұсынамыз және жобаңызға негізделген сәйкес платформаны ұсынамыз. DDC контроллерлері (BACnet-негізі) BMS интеграциясы бар коммерциялық құрылыс қолданбаларына сәйкес келеді. PLC өнеркәсіптік нысандарға, күрделі реттіліктерге немесе HVAC емес жабдықпен біріктіру қажет болған жерлерге арналған. Көп жеткізушілерді қолдау қол жетімді — біз жетекші брендтермен жұмыс істейміз және ашық платформалық баламаларды да ұсына аламыз.

3-сұрақ: Панель қандай HVAC жабдығын басқара алады?

Біздің панельдер барлық жалпы HVAC жабдықтары үшін конфигурацияланған: ауа өңдеу қондырғылары (тұрақты көлем және VAV), қапталған шатыр қондырғылары, салқындатқыш қондырғылар (ауамен салқындатылған және сумен салқындатылған), қазандық жүйелері, салқындату мұнаралары, сорғы жүйелері (бастапқы, екінші және үшінші), желдеткіш қондырғылары, жылуды қалпына келтіретін желдеткіштер/сорғыштар. Бүкіл механикалық бөлмені басқаратын көп жабдықты панельдер стандартты ұсыныс болып табылады.

4-сұрақ: Панель біздің ғимаратты басқару жүйемізбен біріктіре ала ма?

Иә. BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP және LonWorks қосатын байланыс протоколдары қол жетімді. BMS-пен үздіксіз қосу және ойнату интеграциясын қамтамасыз ету үшін инженерлік кезеңде нақты протоколды, жіберу жылдамдығын және нүктелер тізімін растаймыз.

5-сұрақ: Панельдер қандай қауіпсіздік стандарттары мен сертификаттарына сәйкес келеді?

Панельдер IEC 61439-1/2 стандартына сәйкес төмен вольтты тарату құрылғылары мен басқару құрылғыларының жинақтары үшін жобаланған және сыналған. Барлық компоненттерде CE белгісі бар. Қосымша аймақтық сертификаттар (UL, UKCA және т.б.) қолжетімді. Толық зауыттық қабылдау сынағы (FAT) құжаттамасы әрбір панельмен бірге жеткізіледі, оның ішінде тізбекті тексеру, оқшаулауға төзімділік сынағы, функционалдық реттілік сынағы және қауіпсіздік блокировкасы валидациясы.

6-сұрақ: Жөнелту алдында панель қалай тексеріледі?

Әрбір панель зауыттық қабылдау сынағынан өтеді, соның ішінде: сымдарды нүктеден нүктеге тексеру, оқшаулау кедергісін сынау (қуат және басқару схемалары), барлық қозғалтқыш стартерлері мен жетектерінің толық функционалдық сынағы, контроллердің енгізу/шығару циклін тексеру, бекітілген басқару сипаттамасына қарсы модельденген жұмыс реттілігін сынау, HMI және байланыс интерфейсі функцияларын тексеру және қауіпсіздік блокировкасы. Толық FAT есебі панельмен бірге беріледі.

7-сұрақ: Орнатқаннан кейін қандай техникалық қызмет көрсету қажет?

Ұсынылатын жыл сайынғы техникалық қызмет көрсету мыналарды қамтиды: бос ұштарды анықтау үшін қуат қосылымдарын термобейнелеу, қауіпсіздік блоктары мен апаттық тоқтатуларды функционалды тексеру, сенсордың калибрленуін тексеру, салқындатқыш желдеткіштер мен сүзгі жағдайын тексеру және корпустың ішкі бөліктерін жалпы тазалау. Барлық компоненттерге алдыңғы есіктер арқылы кіруге болады; сақтандырғыштар мен контакторлар катушкалары сияқты маңызды қосалқы бөлшектер берілген техникалық қызмет көрсету нұсқаулығында анықталған.

8-сұрақ: Сіз кен орнын пайдалануға беруді қолдай аласыз ба?

Бейне қоңырау арқылы қашықтан іске қосуды қолдау әр панельде қамтылған. Жұмыс орнында іске қосу және BMS біріктіру қызметтері жобаның орналасқан жері мен көлеміне байланысты ұйымдастырылуы мүмкін.

Жаңа халықаралық әуежай терминалы — HVAC басқару панелін орналастыру

Фон

Таяу Шығыстағы ірі халықаралық әуежай өсіп келе жатқан сыйымдылық талаптарын қанағаттандыру үшін жаңа жолаушылар терминалын салды. Аумағы 700 000 шаршы метрден асатын терминал 50°C-қа жететін экстремалды сыртқы температурада жөнелту залдарында, келу алаңдарында, сауда аймақтарында, демалыс бөлмелерінде және багажды өңдеу аймақтарында жолаушыларға жайлылықты қамтамасыз ету үшін жан-жақты HVAC инфрақұрылымын қажет етті.

The Challenge

Механикалық жобада 12 сумен салқындатылатын орталықтан тепкіш салқындатқышы, 15 кВт-тан 160 кВт-қа дейінгі 48 ауа өңдеу қондырғысы, көптеген салқындатылған су сорғы қондырғылары (бастапқы және қайталама), салқындату мұнарасының желдеткіштері, энергияны қалпына келтіру желдеткіштері және жабық қондырғылар мен қапшықтарды сақтауға арналған арнайы желдеткіші бар орталық салқындатқыш қондырғысы көрсетілген. Барлық жабдық бірнеше механикалық едендер мен шатырдағы зауыт қоршауларына таратылды.

Жобаның электр мердігері күрделі құрылыс кестесіне тап болды. Жабдықтың әрбір бөлігі үшін учаскеде жеке басқару панельдерін жасау ұзақ уақыт бойы жұмыс орнында көптеген электриктерді қажет етеді, сапаның өзгеруін енгізеді және электр және басқару қосалқы мердігерлері арасындағы қателерді үйлестіру қателерін енгізеді. Әуежай операторы сонымен қатар орталықтандырылған энергияны басқару және болжамды техникалық қызмет көрсету үшін нысанның кәсіпорын BMS-пен толық BACnet интеграциясын міндеттеді.

Неліктен зауытта жасалған HVAC басқару панельдері?

Жоба командасы барлық HVAC басқару панелдерін зауытта құрастырылған, алдын ала сынақтан өткен жинақтар ретінде сатып алуды таңдады. Артықшылықтары шешуші болды:

●  Әр панель механикалық жабдық кестесінен және басқарушы кеңесшінің жұмыс реттілігінен құрастырылған, бұл әр панель мен оған тағайындалған жабдықтың бір-бірінің сәйкестігін қамтамасыз етеді.

●  Барлық ішкі қуатты тарату, қозғалтқышты қорғау, VFD, басқару сымдары, PLC/DDC логикасы және HMI конфигурациясы жөнелтуден бұрын толығымен жиналып, зауытта сыналған — панельді орнатуға, кіріс қуатты қосуға және өріс сенсорының кабельдерін тоқтатуға уақытты қысқарту.

●  BACnet байланыс шлюзі алдын ала конфигурацияланған және толық нүктелер тізімі панельдер келгенге дейін BMS интеграторына жеткізіліп, өріс протоколының ұзақ жөндеуін болдырмайтын.

●  Қауіпсіздік блоктары — өрт дабылын өшіру, салқындатылған су катушкаларын қатып қалудан қорғау, электр жылытқыштар үшін ауа ағынын тексеретін блоктау — зауытта құжатпен расталған, әуежай билігінің қауіпсіздік талаптарын қанағаттандыра отырып, электр желісіне қосылды.

●  Барлық 48 AHU бойынша жүйелі панель дизайны операторларды оқытуды жеңілдетеді және әуежайдың техникалық қызмет көрсету тобына қосалқы бөлшектерді жинақтауды жеңілдетеді.

Орналастыру

Салқындатқыштарды, сорғыларды, AHU және энергияны қалпына келтіру жүйелерін қамтитын сексен алты HVAC басқару панелі шығарылды және жеткізілді. Панельдердің өлшемдері шағын желдету қондырғыларына арналған қабырғаға орнатылатын ықшам корпустардан бастап біріктірілген VFD бар 160 кВт AHU үшін көп секциялы едендік шкафтарға дейін ауытқиды. Барлық панельдер жергілікті операторға қол жеткізу үшін BACnet/IP байланыс шлюздерін және есікке орнатылған HMI сенсорлық экрандарын біріктірді. Панельдер алдын ала бағдарламаланған және FAT сынағымен жөнелтілді, әрбір панельдің құжаттама пакетінде құрастырылған электр схемалары, контроллердің логикалық басып шығарулары және FAT сертификаттары бар.

Нәтижелер

●  Терминалдың ашылу мерзімін орындауға көмектесетін дәстүрлі сайтта жасалған панельдерге негізделген бюджеттік бағалаумен салыстырғанда, орнында іске қосу уақыты шамамен 50%-ға қысқарды.

●  Зауыттық FAT бағдарламасы алдын ала тестілеу кезінде 12 жүйелі логикалық қайшылықтарды анықтап, түзетеді — әйтпесе қымбат тұратын орнында ақауларды жою кезінде пайда болатын мәселелер.

●  BACnet желісін әуежайдың BMS жүйесімен толық біріктіру панельді қуаттандырғаннан кейін үш апта ішінде қол жеткізілді, барлық 86 панель операциялық деректер туралы есеп беріп, қадағалау командаларын қабылдайды.

●  Жұмыс істеудің бірінші жылында BMS арқылы жазылған деректер қондырғылар тобына салқындатылған судың температурасын қалпына келтіру кестелерін оңтайландыруға мүмкіндік берді, бұл бастапқы жобаның бастапқы деңгейімен салыстырғанда салқындатқыш қондырғысының қуат тұтынуын 12%-ға азайтуға қол жеткізді.

●  Әуежайдың техникалық қызмет көрсету жөніндегі мердігері команданың тиімді танысуы үшін стандартталған панель дизайны мен толық құжаттаманы ескере отырып, ең аз түзету жұмыстары туралы хабарлады.
