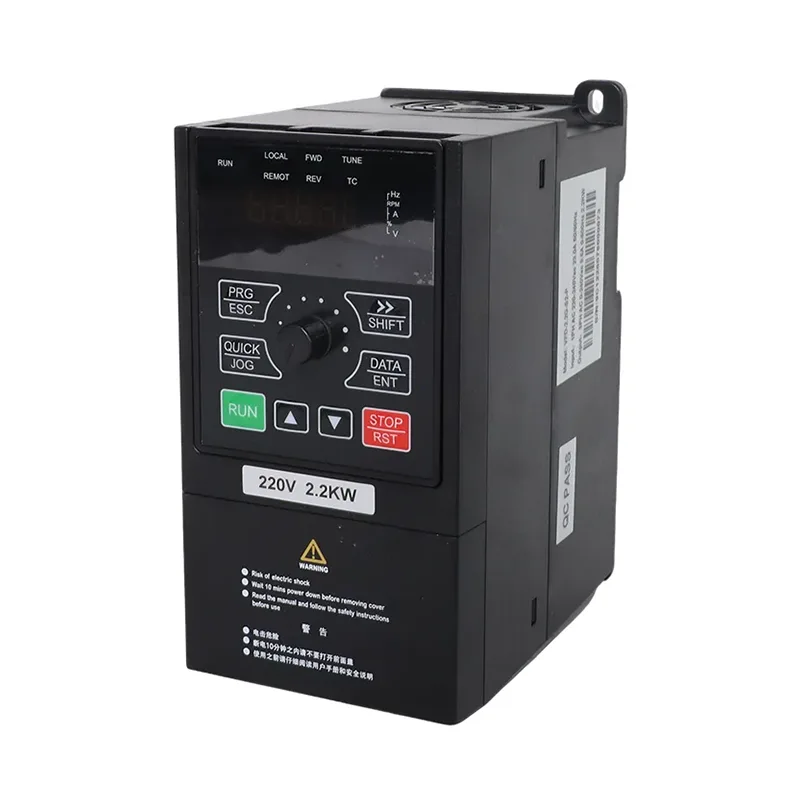

220–240 В бір фазалы қуатпен қамтамасыз етілген шағын сорғы жүйелері мен жеңіл машиналар үшін Қытайдағы өндіруші және жеткізуші CSIVEI 0,75-2,2 кВт 1 фазалы 230 В күн сорғысын және жалпы мақсаттағы инвертор VFD ұсынады. VFD-PC10 диапазоны 0,75 кВт, 1,5 кВт және 2,2 кВт үлгілерін қамтиды, тиісінше номиналды шығыс токтары 4 А, 7 А және 9,6 А. Сатып алу туралы сұраулар үшін сәйкес үлгіге баға ұсынысын сұрау үшін мотор тақтайшасын және жоспарланған жұмыс режимін бөлісіңіз. Көрсетілген кіріс токтары сәйкесінше 8,2 А, 14 А және 23 А, сондықтан тиісті үлгі үшін қоректендіру тізбегі, кабель және қорғаныс құрылғысы таңдалуы керек.
Тікелей күн сорғы қондырғысында PV массиві инверторды береді және инвертор сорғыны басқарады; олардың арасында батарея банкі қажет емес. Қол жетімді күн сағаттарынан артық су қажет болған жағдайда, резервуар айдалатын суды кейін пайдалану үшін сақтай алады. Тордың сақтық көшірмесі орнатудың бөлігі болса, көзді таңдау параметрлері мен сымдарды жоспарланған жұмыс реті үшін конфигурациялаңыз.
0,75-2,2 кВт 1 фазалы 230 В күн сорғысының және жалпы мақсаттағы инвертор VFD PV конфигурациясы әрбір тізімделген үлгі үшін бір жолға негізделген. Тұрақты ток кірісі 450 В тұрақты токқа дейін есептелген, ұсынылған ашық тізбектегі кернеу диапазоны 360–430 В тұрақты және MPPT диапазоны 250–350 В тұрақты. В кестесінде 250 Вт (37±1 В) номиналды 11 модуль немесе 300 Вт (45±1 В) номиналды 9 модуль қатары келтірілген. Бұл өнім деректерінде көрсетілген ұсынылатын реттеулер; жолды аяқтамас бұрын, нақты модульдің ашық тізбегінің кернеуін, оның ішінде ең төменгі күтілетін торап температурасында жоғарылауын растаңыз. Жиым инвертордың максимум 450 VDC мәнінен төмен болуы керек.
Номиналды шығыс кернеуі 3 PH немесе 1 PH 220 В айнымалы ток ретінде көрсетілген. Үйлесімді бір фазалы қозғалтқыш үшін берілген орнату ақпараты P8-27 1 мәніне орнатылған U және V шығысын көрсетеді. Үш фазалы 220 В қозғалтқыш U, V және W мәндерін P8-27 0-де қалдырылған күйде пайдаланады. Жүйені қуаттандыру алдында қозғалтқыш сымдарын және параметр параметрін қозғалтқыштың тақтайшасына және өнім нұсқаулығына сәйкес тексеріңіз.
0,75-2,2 кВт 1 фазалы 230 В күн сорғысы және жалпы мақсаттағы инвертор VFD үшін P8-00 параметрі қолдану режимін таңдайды: күн сорғы режимі үшін 1 және жалпы мақсаттағы режим үшін 0. P8-15 күн конфигурациясында көз жұмысын бөлек анықтайды: автоматты, тек күн немесе тек желі. Бұл параметрлерді бөлек ұстау дискіні жоспарланған сымдар мен басқару ретіне сәйкестендіруге көмектеседі.
| Элемент | VFD-PC10-0,75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Қолданылатын қозғалтқыш | 0,75 кВт / 1 HP | 1,5 кВт / 2 HP | 2,2 кВт / 3 HP |
| Номиналды сыйымдылық | 1,5 кВА | 3 кВА | 4 кВА |
| Кіріс ток | 8.2 А | 14 А | 23 А |
| Шығу тогы | 4 А | 7 А | 9.6 А |
| Айнымалы ток кіріс кернеуі | Айнымалы ток 1 PH 220 В (-15%) - 240 В (+10%) | ||
| Макс. Тұрақты кіріс кернеуі | 450 В тұрақты ток | ||
| Ұсынылған Voc диапазоны | 360 - 430 В тұрақты ток | ||
| Ұсынылған MPPT ауқымы | 250 - 350 В тұрақты ток | ||
| Бастау кернеу диапазоны | 160 - 450 VDC, параметр реттеледі | ||
| Номиналды шығыс кернеуі | 3 PH немесе 1 PH 220 В айнымалы ток | ||
| Шу деңгейі | 50 дБА макс. |
| Үлгі | 37±1 В модульдер, 250 Вт±5 Вт | 45±1 В модульдер, 300 Вт±5 Вт | ||
| Әр жолға арналған модульдер | Жолдар | Әр жолға арналған модульдер | Жолдар | |
| VFD-PC10-0,75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Элемент | Техникалық сипаттама |
| Номиналды жиілік | 50/60 Гц |
| Кіріс жиілігі диапазоны | ±5% (47,5 - 63 Гц) |
| Шығу кернеуі | 0 кіріс кернеуіне |
| Шығу жиілігі | 0,1 - 500 Гц |
| Максималды жиілік | 0 - 500 Гц (SVC және V/F басқару) |
| Тасымалдаушы жиілігі | 0,8 кГц-тен 8 кГц-ке дейін, жүктеуге автоматты түрде реттеледі (16 кГц-ке дейін қолдау көрсетіледі) |
| Жиілік рұқсаты | Сандық параметр 0,01 Гц; аналогтық параметр максималды жиіліктің 0,025% |
| Басқару режимі | Сенсорсыз векторлық басқару (SVC); V/F басқару |
| Іске қосу моменті | 0,5 Гц / 150% (SVC) |
| Жылдамдық диапазоны | 1:100 (SVC) |
| Жылдамдық тұрақтылығының дәлдігі | ±0,5% (SVC) |
| Шамадан тыс жүктеме сыйымдылығы | 60 с үшін 150% номиналды ток; 12 с үшін 170%; 1,5 с үшін 190% |
| Моментті күшейту | Автоматты моментті күшейту; қолмен 0,1%-дан 30,0%-ға дейін арттыру |
| V/F қисығы | Сызықтық, көп нүктелі және шаршы қисық (1,2 / 1,4 / 1,6 / 1,8 / 2,0 қуат) |
| V/F бөлу | Толық бөлу, жартылай бөлу |
| Жеделдету/баяулау | Сызықтық немесе S-қисығы, 0,0-ден 6500,0 с |
| Тұрақты ток тежеу | Бастау жиілігі 0,00 Гц максималды жиілікке дейін; уақыт 0,0 - 36,0 с; ағымдағы 0,0% - 100,0% |
| JOG басқару | JOG жиілігі 0,00 Гц-тен максималды жиілікке дейін (әдепкі 5 Гц); жеделдету/баяулау 0,0 - 6500,0 с |
| Кірістірілген PID | Иә, сыртқы контроллері жоқ қысым, ағын немесе температура тұйық контуры үшін |
| AVR | Тор кернеуі өзгерген кезде шығыс кернеуі тұрақты болады |

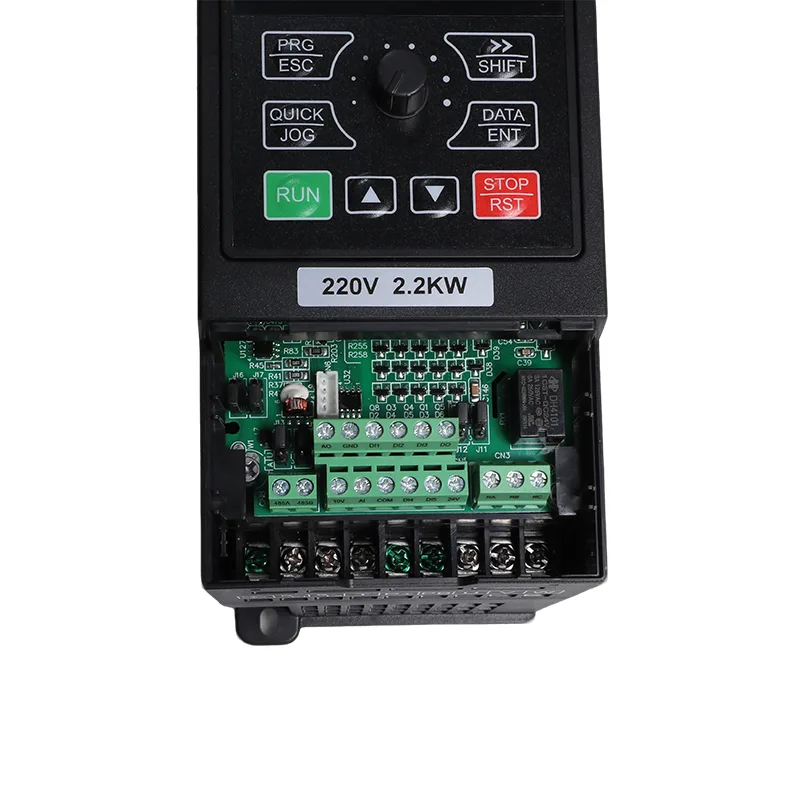

| Кіріс терминалдары | 5 сандық кіріс, DI5 50 кГц-ке дейінгі жоғары жылдамдықты импульсті қолдайды; 1 аналогтық кіріс 0-10 В немесе 0-20 мА; 1 пернетақта потенциометрінің кірісі |
| Шығару терминалдары | 50 кГц дейінгі 1 жоғары жылдамдықты импульстік шығыс; 1 реле шығысы; 1 аналогтық шығыс 0-20 мА немесе 0-10 В |
| Байланыс | RS485, Modbus RTU |
| Қорғау | Қозғалтқышты қосу кезінде қысқа тұйықталуды анықтау, шығыс фазасының жоғалуы, артық ток, артық кернеу, төмен кернеу, артық температура, шамадан тыс жүктеме, төмен жүктеме, әлсіз жарық |
| Жұмыс температурасы | -10°C - 50°C; 40°C жоғары 1°C үшін 1% төмендету |
| Сақтау температурасы | -20°C - 60°C |
| Ылғалдылық | 95% RH төмен, конденсация жоқ |
| Биіктік | 1000 м төмен; 1000 м-ден 3000 м-ге дейін 100 м-ге 1% төмендету |
| Діріл | 5,9 м/с² (0,6 г) төмен |
| Қоршау | IP20, қабырғаға аспа немесе шкаф, тік орнату |
| Тарату жүйесі | TN, TT |
| EMC / қауіпсіздік | IEC 61800-3 (C3); IEC 61800-5-1 |
Бұл диапазон қол жетімді қуат бір фазалы 230 В болатын шағын көлемді сорғы және жеңіл машиналарға арналған. Күнмен жұмыс істеу суды күндізгі айдауға қолдау көрсете алады, ал жалпы мақсаттағы режим үйлесімді қозғалтқышпен басқарылатын жабдық үшін жылдамдықты басқаруды қамтамасыз етеді.
Инвертор дұрыс қозғалтқыш қосылымын және P8-27 параметрін ескере отырып, бір фазалы немесе үш фазалы 220 В айнымалы ток қозғалтқышының шығысын қолдайды. Бұл икемділік бар сорғыға немесе машинаға арналған жетекті көрсету кезінде пайдалы болуы мүмкін, бірақ қозғалтқыш тогы мен жүктеме талаптары таңдалған үлгінің рейтингтерінде қалуы керек.
CSIVEI 0,75-2,2 кВт 1 фазалы 230 В күн сорғысы және жалпы мақсаттағы инвертор VFD күн сорғысына немесе әдеттегі жылдамдықты басқаруға тапсырыс беруге болады. Модельді және бастапқы конфигурацияны қолданбаға сәйкестендіру үшін баға ұсынысын сұраған кезде қозғалтқыштың тақтайшасын, жоспарланған басқару режимін және PV модулінің сипаттамаларын бөлісіңіз.
Күн сорғы режимінде P8-15 автоматты жұмысты (0), тек күн (1) немесе тек желіні (2) таңдайды. Автоматты режимде P8-16 желіге қосылу аралығын орнатады (әдепкі бойынша 60 минут) және P8-17 күн энергиясын қайталап көру алдында кідірісті орнатады (әдепкі бойынша 4 секунд).
Ұсынылатын массив 11 × 250 Вт модульдердің немесе 9 × 300 Вт модульдердің бір жолы болып табылады. Ашық тізбектегі кернеуді ұсынылған 360–430 VDC диапазонында және максимум 450 В тұрақты ток кернеуінен төмен ұстаңыз; MPPT диапазоны 250–350 VDC.
Төмен жүктемені анықтау әдепкі бойынша 25% деңгейінде 60 секундтық растау кезеңімен қосылады. Қалқымалы қосқыштарды DI2 және DI3 сымдарына қосуға болады, ал E43 қатесі бақылау құралын пайдаланған кезде деңгей зондының ақаулығын көрсетеді.
P8-00 күн сорғы режимін (1) немесе жалпы мақсаттағы режимді (0) таңдайды. Жалпы мақсаттағы жұмыс SVC/V/F басқаруын, кіріктірілген PID және RS485-тен жоғары Modbus RTU қамтамасыз етеді, бұл бір жетек платформасына үйлесімді сорғыларға, желдеткіштерге және басқа шағын машиналарға қызмет көрсетуге мүмкіндік береді.
Иә. Сорғыны U және V қосыңыз, содан кейін бір фазалы сорғы режимі үшін P8-27 параметрін 1-ге орнатыңыз. Үш фазалы 220 В сорғылар U, V және W-ге P8-27 0-де қалдырылады.
Бір жолда 250 Вт (37 В ашық тізбек түрі) 11 модуль немесе бір жолда 300 Вт (45 В түрі) 9 модуль. Екеуі де массив кернеуін ұсынылған 360-430 VDC терезесіне қояды. 450 В тұрақты ток тізбегінен төмен болыңыз, бұл диск максималды.
Жетек тұрақты кернеу P8-07 шегінен өткен кезде іске қосылады және шығыс жиілігі P8-10 (әдепкі бойынша 20 Гц) P8-11 (әдепкі бойынша 600 с) шамасындағы әлсіз жарық деңгейінен төмен болған кезде тоқтайды. Сорғыны су қозғалатын жылдамдықтан төмен іске қосу қозғалтқышты қыздырады және мойынтіректерді тоздырады, сондықтан жетек қозғалудың орнына тоқтайды.
Жоқ. Панельдер дискіні, ал жетек сорғыны береді. Резервуар қойма болып табылады, ал резервуар батарея банкінің бір бөлігін құрайды және ауыстыруды қажет етпейді.
Иә. iMaster екі тапсырма үшін де құрастырылған және P8-00 параметрі олардың арасында таңдалады. Жалпы мақсатты режимде ол SVC немесе V/F басқаруы, кірістірілген PID, RS485 үстінде Modbus RTU және толық қорғаныс жиынтығы бар стандартты инвертор ретінде әрекет етеді. Тапсырыс берген кезде құрылғының қай режимде жұмыс істеуі керектігін айтыңыз, біз оны жөнелтуден бұрын конфигурациялаймыз. Күн сорғы режимінде тұрған құрылғы P8-00 мәнін 0-ге орнату арқылы жалпы мақсатқа ауыстырылады, сондықтан бір жұмыс үшін сатып алынған қорды басқасына сатуға болады.
Үлгі мен жобаны бізге жіберіңіз. Біз үлгіні және көлем бағасын бірге келтіреміз, осылайша сіз орындамас бұрын жер құнын салыстыра аласыз және OEM брендін бағалау бөліміне қолдануға болады, осылайша сіз өзіңіздің жапсырмаңыздың қандай болатынын көресіз.
