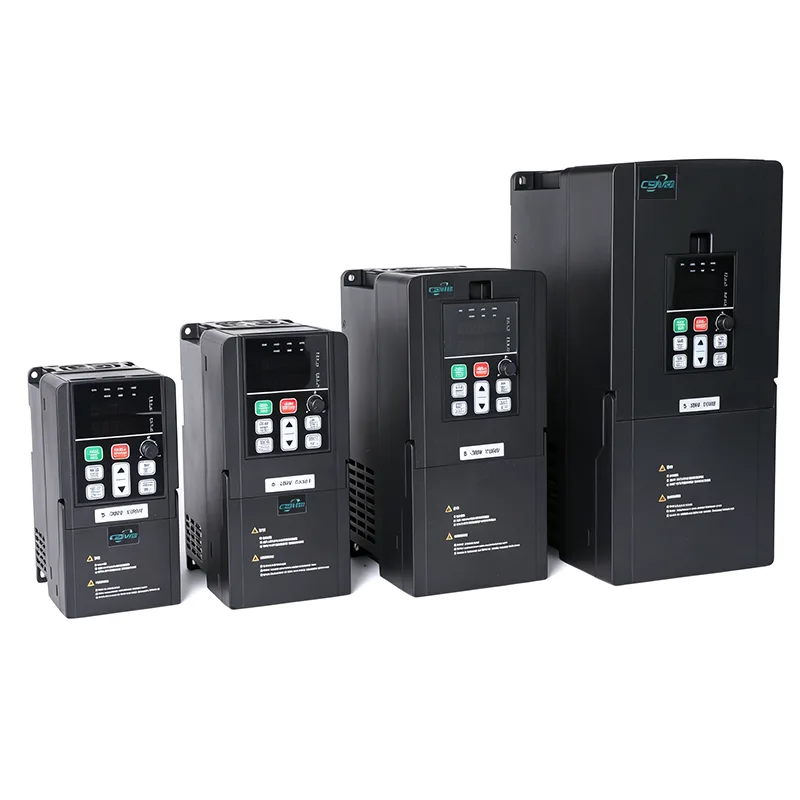

15HP 11kw VFD жиілік жетекті сорғы VFD

Негізгі мүмкіндіктерге шамадан тыс жүктеме сыйымдылығы, гармоникалық әсерді азайтуға арналған кірістірілген тұрақты тұрақты реактор, бірнеше байланыс интерфейстері және конфигурацияланатын енгізу/шығару кеңейтімі кіреді. Күшейтілген салқындату жүйесі бар ауыр салмақты корпус жоғары температуралы өндірістік орталарда сенімді жұмысты қамтамасыз етеді.

Энергияны үнемдеу мүмкіндіктерін интеллектуалды қорғаныс мүмкіндіктерімен үйлестіре отырып, CSIVEI 15HP 11kw VFD жиілік жетекті сорғы VFD үлкен қуатты қолданбалар үшін жүйенің жұмыс уақытын және жұмыс тиімділігін арттырады.

Негізгі параметрлер мен техникалық сипаттамалар

Типтік қолданбалар

CSIVEI 15HP 11kw VFD жиілік жетекті сорғы VFD үздіксіз жұмысты қажет ететін ауыр өнеркәсіптік жабдық үшін сенімді өнімділікті қамтамасыз етеді:

●  Үлкен сорғылар – негізгі сумен жабдықтау сорғылары, өнеркәсіптік салқындату сорғылары

●  Өндірістік желдеткіштер – шахта желдеткіштері, цемент зауытының желдеткіштері, шаң ұстағыштар

●  Компрессорлар – үлкен ауа компрессорлары, азот компрессорлары

●  араластырғыштар – бетон араластырғыштар, химиялық реакторлар, целлюлоза араластырғыштар

●  Центрифугалар – қант центрифугалары, май центрифугалары, графиндер

Күшейтілген салқындату және гармоникалық жұмсарту мүмкіндіктерімен ол қатал ортада сенімді жұмысты қамтамасыз етеді.

Мықты қорғаныс және сенімділік

Қиын өндірістік орталарға төтеп беру үшін жасалған CSIVEI VFD сериясы үздіксіз жұмыс пен ұзартылған қызмет мерзімін қамтамасыз ету үшін бірнеше қорғаныс механизмдерін біріктіреді.

Мотордың кешенді қорғанысы – Біріктірілген қорғаныс асқын кернеуден, төмен кернеуден, артық токтан, артық температурадан, фазалық жоғалтудан және қысқа тұйықталудан қорғауды қамтиды. Диск жетекке және жалғанған қозғалтқышқа зақым келтірмеу үшін автоматты түрде өшіріледі немесе шығысты шектейді.

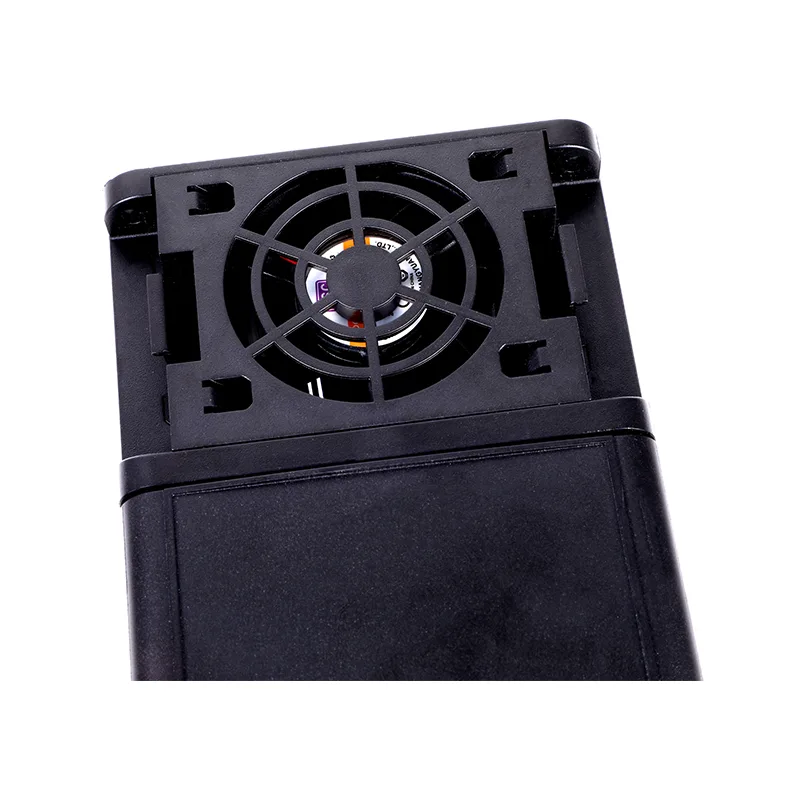

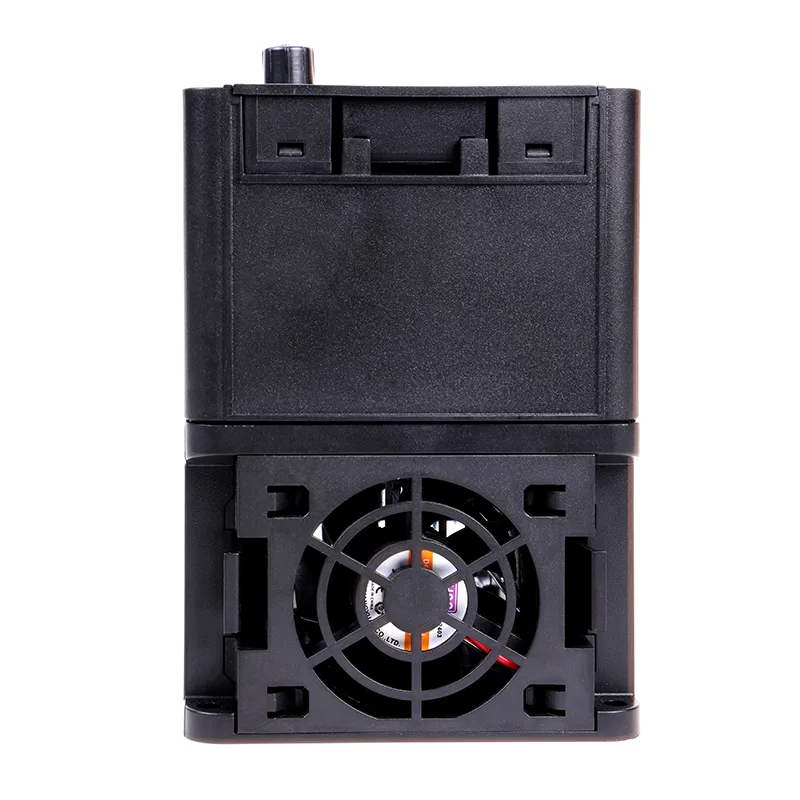

Жылумен басқару – желдеткіштің интеллектуалды басқаруы ішкі температура мен жүктеме жағдайларына байланысты салқындатуды реттейді, шуды азайтады және желдеткіштің қызмет ету мерзімін ұзартады. Қуаттылығы жоғары үлгілерде жылу таратуды жақсарту үшін күшейтілген радиатор конструкциялары бар.

Қоршаған ортаны қорғау – басқару панелін орнатуға жарамды стандартты IP20 корпусы. Қосымша IP40/IP54/IP66 корпустары шаңды, ылғалды немесе жуылатын орталардағы қолданбалар үшін қол жетімді. ПХД-дағы конформды жабын ылғал мен ластаушы заттардан қосымша қорғауды қамтамасыз етеді.

Кірістірілген EMC сүзгісі – Таңдалған үлгілерде CE және басқа EMC стандарттарына сәйкестікті жеңілдететін және орнату шығындарын азайтатын біріктірілген электромагниттік үйлесімділік сүзгісі бар.

Жиі қойылатын сұрақтар

V/F басқаруы мен векторлық басқарудың айырмашылығы неде?

V/F басқаруы бекітілген кернеу/жиілік қатынасын сақтайды. Бұл желдеткіштер, сорғылар және жылдамдықты дәл бақылау маңызды емес жалпы қолданбалар үшін жақсы. Векторлық басқару ағын мен айналдыру моментін бөледі, осылайша сіз оларды дербес басқара аласыз — бұл сізге жоғары іске қосу моментін (0,5 Гц жиілікте 150%-ға дейін) және жақсырақ жылдамдық дәлдігін береді. Датчиксіз векторға кодер қажет емес; тұйық цикл векторы жасайды және ол жылдамдық дәлдігін 0,1% дейін итереді. Көптеген CSIVEI дискілері екеуін де қолдайды, сондықтан қолданбаңызға қайсысы сәйкес келетінін таңдай аласыз.

Моторыма дұрыс VFD қалай таңдауға болады?

Бірнеше нәрсені ескеру қажет:

●  Мотор қуаты—VFD қозғалтқыштың рейтингіне сәйкес келуі немесе одан сәл үлкенірек болуы керек.

●  Кіріс кернеуі — бір фазалы 230 В немесе үш фазалы 400 В, оның қуат көзіне сәйкес келетініне көз жеткізіңіз.

●  Жүктеме түрі—конвейерлер немесе экструдерлер сияқты тұрақты момент жүктемелері әдетте қозғалтқыш қуатының 100–120% мөлшерінде VFD өлшемін қажет етеді. Желдеткіштер мен сорғылар сияқты айнымалы момент жүктемелері көбінесе қозғалтқыш қуатына сәйкес келетін VFD пайдалана алады, сонымен қатар сіз энергияны үнемдейсіз.

●  Қоршаған орта — шаңды, ылғалды немесе сыртқы орындар үшін жоғарырақ IP рейтингін таңдаңыз (IP40, IP54, IP66) немесе дискіні қорғалған корпусқа салыңыз.

●  Байланыс — PLC немесе SCADA құрылғысымен сөйлесу қажет болса, дискінің протоколыңызды қолдайтынын тексеріңіз (Modbus RTU стандартты; Profibus, Ethernet/IP, т.б. міндетті емес).

●  Сонымен қатар CSIVEI-де өлшем құралы және екінші пікірді алғыңыз келсе, техникалық қолдау бар.

Үш фазалы қозғалтқышпен бір фазалы кіріс VFD пайдалана аламын ба?

Иә. CSIVEI бір фазалы 230 В дискілері бір фазалы кірісті қабылдайды және қозғалтқышқа үш фазалы қуатты шығарады. Бұл тек бір фазалы қуат қол жетімді болғанда, бірақ сіз үш фазалы қозғалтқыштың тиімділігі мен сенімділігін қажет ететін қарапайым орнату. Қозғалтқыштың кернеуі дискінің шығысына сәйкес келетініне көз жеткізіңіз — 230 В үш фазалы.

Маған сыртқы тежеу ​​резисторы керек пе?

Байланысты. Егер сізге жылдам баяулау қажет болса немесе жүктеме жоғары инерцияға ие болса, мысалы, центрифугалар, крандар, көтергіштер немесе орауыштар - иә, сізге қажет болады. Ішкі тежеу ​​блогы бар дискілерде резистор шамадан тыс кернеу ақауларын болдырмау және тоқтау уақытын қысқарту үшін қалпына келетін энергияны өңдейді. Баяуырақ баяулауы бар желдеткіштер мен сорғылар үшін әдетте оны өткізіп жіберуге болады.

Қандай байланыс протоколдарына қолдау көрсетіледі?

Барлық CSIVEI дискілері стандарт ретінде RS485-тен жоғары Modbus RTU-мен бірге келеді. Қосымша модульдер Profibus DP, Profinet, Ethernet/IP, CANopen және DeviceNet үшін қол жетімді. Бұл қашықтан бақылау, параметрлерді өзгерту және орталықтандырылған басқару үшін негізгі PLC және SCADA жүйелерімен біріктіруге мүмкіндік береді.

Дискіні бірінші рет қалай орнатуға болады?

CSIVEI дискілерінде бірнеше минут ішінде маңызды нәрселермен таныстыратын Жылдам бастау шебері бар:

Мотор тақтасының деректерін (қуат, кернеу, ток, жиілік, RPM) енгізіңіз, қолданба макросын таңдаңыз (Желдеткіш/сорғы, конвейер, тұрақты момент), жылдамдату және баяулау уақыттарын орнатыңыз, жиілік көзін таңдаңыз (пернетақта, аналогтық кіріс, байланыс) және қозғалтқышты басқаруды оңтайландыру үшін автоматты реттеуді іске қосыңыз. Нұсқаулықта барлық мәліметтер бар, ал пернетақта алынбалы, сондықтан қажет болған жағдайда оны қашықтан басқаруға болады.

Дискінің ішіне қандай қорғаныс құралдары орнатылған?

CSIVEI дискілері қорғаныстардың берік жиынтығын қамтиды: асқын кернеу, төмен кернеу, артық ток, қысқа тұйықталу, артық температура (қыздырғыш), кіріс немесе шығыстағы фазалық жоғалту және қозғалтқыштың шамадан тыс жүктелуі (электрондық термиялық жүктеме, I²t). Бұл заттардың сенімді жұмыс істеуіне және жабдықтың қызмет ету мерзімін ұзартуға көмектеседі.

Бір VFD-ден бірнеше қозғалтқышты іске қосуға болады ма?

Иә, бірнеше қозғалтқышты бір дискіден параллельді іске қосуға болады, тек: жалпы ток тартылуы дискінің шығыс рейтингінде қалады, әр қозғалтқыштың өзінің термиялық шамадан тыс жүктемеден қорғанысы бар және сіз V/F басқаруын пайдаланып жатсаңыз (көп қозғалтқышты орнату үшін векторлық басқару ұсынылмайды). Бұл қозғалтқыштар бірге бірдей жылдамдықпен жұмыс істейтін желдеткіш массивтерге, конвейер секцияларына немесе сорғы станцияларына тән.

Жалпы ақауларды қалай жоюға болады?

Жетек жылдам диагностикалау үшін пернетақтада ақаулық кодтарын көрсетеді:

●  OC (шамадан тыс ток) – шорттарды, мотор орамасының ақауларын немесе жылдамдату уақытының тым қысқа екенін тексеріңіз

●  OV (артық кернеу) – тежеу ​​резисторын тексеріңіз (қолданылған жағдайда) немесе баяулау уақыты тым қысқа

●  УК (төмен кернеу) – кіріс қуаты мен сымдарды тексеріңіз

●  OH (шамадан тыс температура) – салқындату желдеткішін, қоршаған орта температурасын және орнату саңылауын тексеріңіз

●  OL (шамадан тыс жүктелу) – мотор жүктемесін тексеріңіз, жылдамдату уақытын көбейтіңіз немесе дискіні үлкейтуді қарастырыңыз

Нұсқаулықта егжей-тегжейлі қадамдары бар ақаулық кодтарының толық кестесі бар. Егер бірдеңе әлі өшірілсе, CSIVEI техникалық қолдауы көмектесе алады.

VFD энергияны қалай үнемдейді?

Желдеткіштер мен сорғылар сияқты айнымалы момент жүктемелері үшін қуат ұқсастық заңдарына сәйкес келеді — ол жылдамдық текшесіне пропорционал. Жылдамдықты 20%-ға төмендету қуат тұтынуды шамамен 50%-ға азайтады. Энергияны автоматты түрде оңтайландыру (AEO) мүмкіндігі қосымша үнемдеу үшін нақты жүктемеге сәйкес кернеуді азайтады. Ұйқы режимі сондай-ақ төмен сұраныс кезеңдерінде қозғалтқышты өшіріп, бос тұрып қалуды болдырмайды.

VFD типтік қызмет ету мерзімі қандай және оны қалай ұстауға болады?

Тиісті орнату және шарттармен VFD 10-15 жылға созылуы мүмкін. Негізгі техникалық қызмет көрсету: корпусты таза ұстаңыз — шаңның жиналуы салқындату тиімділігін жояды; салқындату желдеткіштерін тексеріңіз (әдетте 3–7 жыл қызмет етеді; шулы немесе сәтсіз болса ауыстырыңыз); Тұрақты ток шинасы конденсаторларын тексеріңіз - олар уақыт пен температураға байланысты ескіреді - егер диск екі жылдан астам сақталған болса, қуат көзін қоспас бұрын қақпақтарды жаңартыңыз; қоршаған орта температурасын бақылау; кейде пернетақтаға немесе сыртқы жадқа параметрлердің сақтық көшірмесін жасаңыз. 6-12 ай сайын жылдам тексеру тосын жағдайларды болдырмауға көмектеседі.

VFD құрылғысын ашық ауада немесе жууға болатын орталарда пайдалана аламын ба?

Стандартты IP20 дискілері таза, құрғақ панельде болуы керек. Сыртқы немесе қатал орталар үшін CSIVEI жоғары IP рейтингтерін ұсынады:

●  IP40 – тоқыма фабрикалары немесе ағаш өңдеу сияқты шаңды орындар үшін жақсы

●  IP54/IP55 – шаң өткізбейтін және шашырамайтын; сыртқы қоршаулар мен жуылатын жерлер үшін жұмыс істейді

●  IP66 – толық шаң өткізбейтін және қуатты су ағындарын өңдейді; тағамды өңдеуге, көлік жууға немесе қосымша қоршаусыз ашық ауада пайдалануға жарамды

●  Егер коррозиялық газдар болса, ПХД-ға конформды жабу ұсынылады.

VFD кепілдікпен және техникалық қолдаумен бірге келеді ме?

Иә. CSIVEI дискілері шығарылған күннен бастап стандартты 18 айлық кепілдікпен (немесе орнатылғаннан кейін 12 ай, қайсысы кейінірек болса) беріледі. Маңызды қолданбалар үшін кеңейтілген кепілдік опциялары қолжетімді. Жаһандық техникалық қолдау электрондық пошта, телефон және онлайн ресурстар арқылы қол жетімді — пайдаланушы нұсқаулықтары, қолданбалы нұсқаулықтар және конфигурация бағдарламалық құралы қамтылған.

Тұтынушы жағдайы: өнеркәсіптік желдеткіш желдеткіш

Жиһаз шығаратын кәсіпорын шаң жинау жүйесі үшін ауа ағынын дәл бақылауды қажет етеді. Желдеткіштердің толық жылдамдықпен үздіксіз жұмыс істеуі тиімсіз болды және шамадан тыс шуды тудырды.

Шешім: Негізгі сору желдеткішіне желдеткіш жылдамдығын реттеу үшін арна қысымын бақылайтын қысым сенсоры бар CSIVEI 18-30 кВт VFD орнатылды.

Нәтижелер:

●  Желдеткіш жылдамдығы шаң жинау сұранысына сәйкес автоматты түрде реттеледі

●  Жартылай жүктеме жұмысы кезінде энергияны 45% үнемдеу

●  Шуыл деңгейі 12 дБ төмендеп, жұмыс жағдайын жақсартады

●  Желдеткіш мойынтіректері мен белдіктерінің механикалық тозуын азайтады

●  Жүйе енді қоршаған ортаға сәйкестік пен операциялық тиімділік көрсеткіштеріне сәйкес келеді.
