Csivei зауытының 0,75-2,2 кВт 3 фазалы 380 В күн сорғысы және жалпы мақсаттағы инвертор VFD жоғары вольтты тұрақты ток кіріс диапазонын ұсынады. Максималды тұрақты ток кірісі 900 В тұрақты ток, ұсынылатын ашық тізбектегі кернеу диапазоны 550–750 В тұрақты және MPPT диапазоны 450–600 В тұрақты. Реттелетін іске қосу кернеуінің диапазоны 300–900 VDC. Бұл мәндер ұсынылған массив кестесінде көрсетілген панель жолын таңдауға негіз береді.
Серия үш қозғалтқыш рейтингін қамтиды: 0,75 кВт, 1,5 кВт және 2,2 кВт. Олардың номиналды шығыс токтары сәйкесінше 2,1 А, 3,8 А және 5,1 А. Әрбір модель үш фазалы 380 В айнымалы ток көзіне арналған және күн сорғы режимінде дұрыс конфигурацияланған фотоэлектрлік массивпен де жұмыс істей алады. Жұмыс режимін таңдау диск жетегінің күн сорғысы үшін немесе жалпы мақсаттағы инвертор ретінде пайдаланылуын анықтайды.
Тізімделген модуль опциялары үшін ұсынылған массив 250 Вт (37±1 В) деп есептелген 18 модульдің бір жолын немесе 300 Вт (45±1 В) номиналды 15 модульдің бір жолын пайдаланады. PV жолының жоғары кернеуі берілген қуат деңгейі үшін төмен тұрақты токты білдіруі мүмкін, бұл кабель тогын және ұзағырақ жұмыс кезінде кернеудің төмендеуін басқаруға көмектесуі мүмкін. Соңғы жолды жобалау модульдің нақты электрлік деректерін пайдалануы және массивтің максималды ашық тізбектегі кернеуін жетек шегінде ұстауы керек.

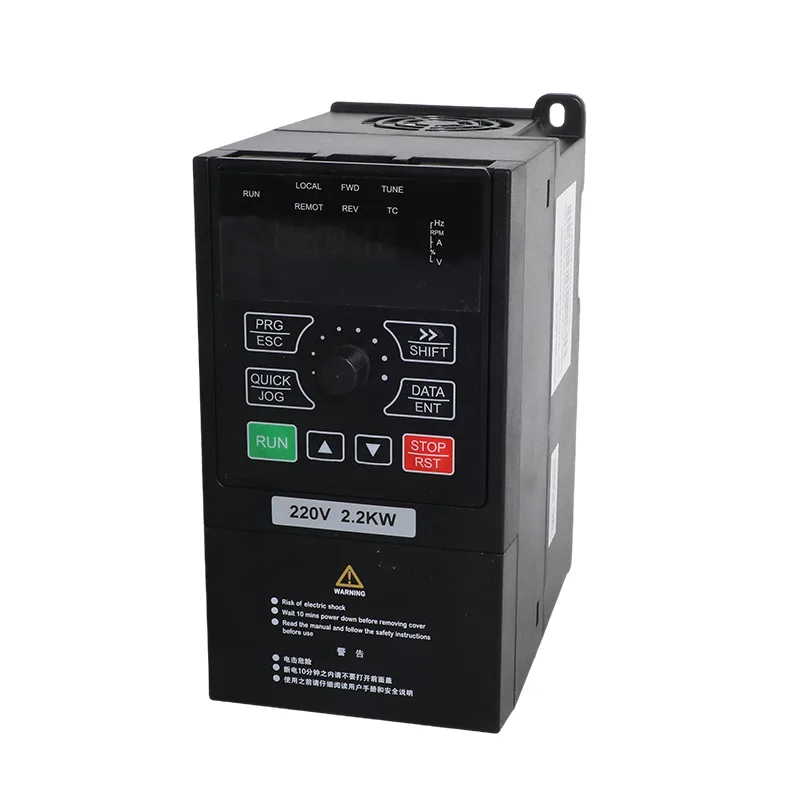

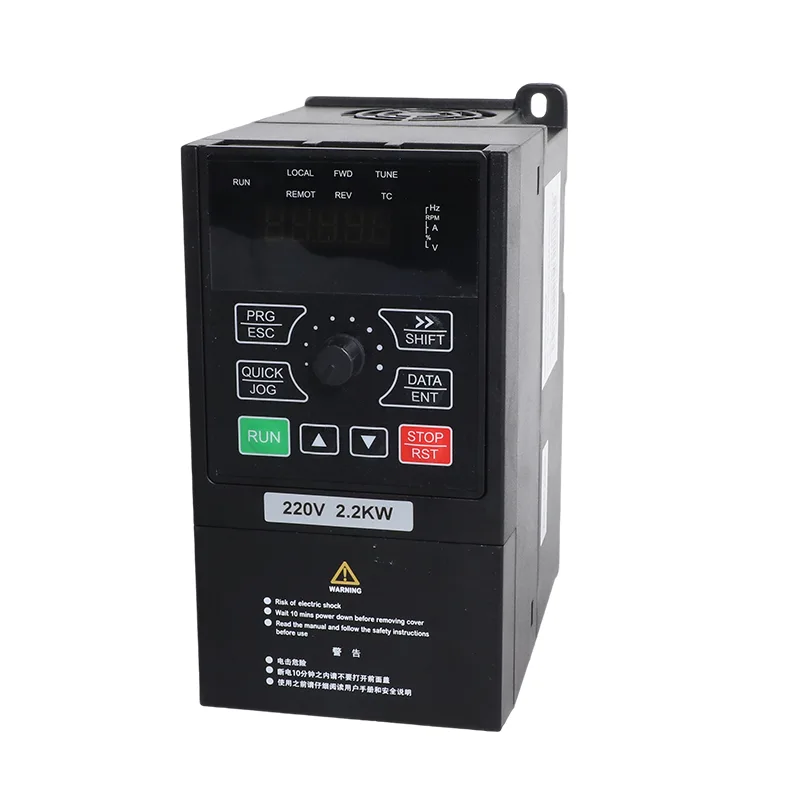

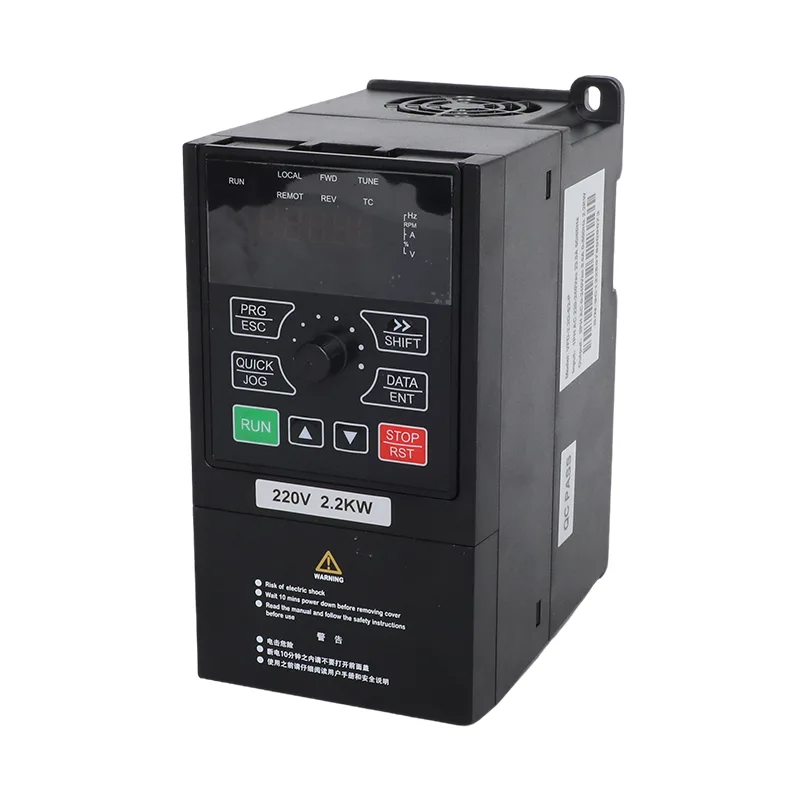

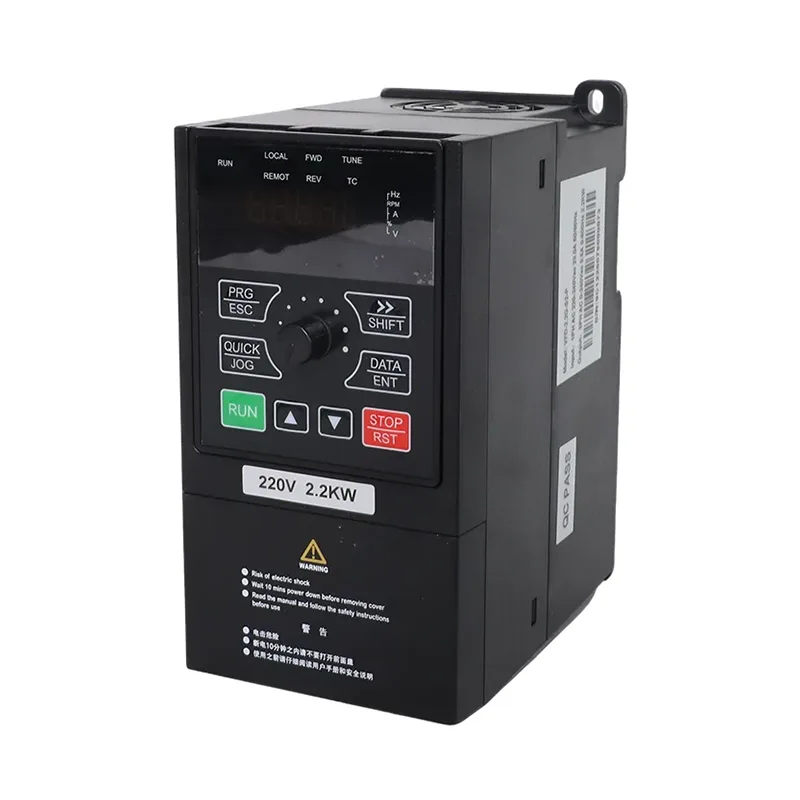

Үш үлгіде өлшемі 171 × 86 × 138 мм және салмағы шамамен 1 кг болатын шағын шасси бар. 67,3 × 157,5 мм монтаждау орны инверторды кішірек басқару шкафтарына немесе жабдық корпустарына орнатуға көмектеседі. Бұл ықшам пішін шағын сорғы немесе машина айнымалы жылдамдықты басқаруды қажет ететін, бірақ орнату кеңістігі шектеулі болған жағдайда пайдалы.
P8-00 1-ге орнатылған кезде жетек күн сорғы режимінде жұмыс істейді. MPPT қадағалау қол жетімді фотовольтаикалық қуатқа жауап ретінде жұмысты реттейді, ал әлсіз жарық логикасы және сорғыға қатысты қорғаныс функциялары өзгеретін күн жағдайларын басқаруға көмектеседі. Жүйені көрсету кезінде массив тізбегінің кернеуі, қозғалтқыш рейтингі және сорғы талаптары тексерілуі керек.
P8-00 0 мәніне орнатылған кезде, сол жабдықты күн массасы жоқ үйлесімді үш фазалы қозғалтқыштар үшін пайдалануға болады. SVC немесе V/F басқаруы қозғалтқыш жылдамдығын реттеуді қолдайды, ал кірістірілген PID және RS485 Modbus RTU қолайлы қысым, ағын немесе процесті басқару қолданбалары үшін қол жетімді. CSIVEI жөнелту алдында сұралған жұмыс режимін конфигурациялай алады; кейінірек режимді өзгерту тиісті параметрлер арқылы жүзеге асырылады және өнім нұсқаулығын орындау керек.
| Элемент | VFD-PC10-0,75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Қолданылатын қозғалтқыш | 0,75 кВт / 1 HP | 1,5 кВт / 2 HP | 2,2 кВт / 3 HP |
| Номиналды сыйымдылық | 1,5 кВА | 3 кВА | 4 кВА |
| Кіріс ток | 3.4 А | 5 А | 5,8 А |
| Шығу тогы | 2.1 А | 3.8 А | 5.1 А |
| Айнымалы ток кіріс кернеуі | Айнымалы ток 3 PH 380 В (-15%) пен 440 В (+10%) | ||
| Макс. Тұрақты кіріс кернеуі | 900 В тұрақты ток | ||
| Ұсынылған Voc диапазоны | 550 - 750 В тұрақты ток | ||
| Ұсынылған MPPT ауқымы | 450 - 600 В тұрақты ток | ||
| Бастау кернеу диапазоны | 300 - 900 VDC, параметр реттеледі | ||
| Номиналды шығыс кернеуі | 3 PH 380 В айнымалы ток | ||
| Шу деңгейі | 50 дБА макс. |
| Үлгі | 37±1 В модульдер, 250 Вт±5 Вт | 45±1 В модульдер, 300 Вт±5 Вт | ||
| Әр жолға арналған модульдер | Жолдар | Әр жолға арналған модульдер | Жолдар | |
| VFD-PC10-0,75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Элемент | Техникалық сипаттама |
| Номиналды жиілік | 50/60 Гц |
| Кіріс жиілігі диапазоны | ±5% (47,5 - 63 Гц) |
| Шығу кернеуі | 0 кіріс кернеуіне |
| Шығу жиілігі | 0,1 - 500 Гц |
| Максималды жиілік | 0 - 500 Гц (SVC және V/F басқару) |
| Тасымалдаушы жиілігі | 0,8 кГц-тен 8 кГц-ке дейін, жүктеуге автоматты түрде реттеледі (16 кГц-ке дейін қолдау көрсетіледі) |
| Жиілік рұқсаты | Сандық параметр 0,01 Гц; аналогтық параметр максималды жиіліктің 0,025% |
| Басқару режимі | Сенсорсыз векторлық басқару (SVC); V/F басқару |
| Іске қосу моменті | 0,5 Гц / 150% (SVC) |
| Жылдамдық диапазоны | 1:100 (SVC) |
| Жылдамдық тұрақтылығының дәлдігі | ±0,5% (SVC) |
| Шамадан тыс жүктеме сыйымдылығы | 60 с үшін 150% номиналды ток; 12 с үшін 170%; 1,5 с үшін 190% |
| Моментті күшейту | Автоматты моментті күшейту; қолмен 0,1%-дан 30,0%-ға дейін арттыру |
| V/F қисығы | Сызықтық, көп нүктелі және шаршы қисық (1,2 / 1,4 / 1,6 / 1,8 / 2,0 қуат) |
| V/F бөлу | Толық бөлу, жартылай бөлу |
| Жеделдету/баяулау | Сызықтық немесе S-қисығы, 0,0-ден 6500,0 с |
| Тұрақты ток тежеу | Бастау жиілігі 0,00 Гц максималды жиілікке дейін; уақыт 0,0 - 36,0 с; ағымдағы 0,0% - 100,0% |
| JOG басқару | JOG жиілігі 0,00 Гц-тен максималды жиілікке дейін (әдепкі 5 Гц); жеделдету/баяулау 0,0 - 6500,0 с |
| Кірістірілген PID | Иә, сыртқы контроллері жоқ қысым, ағын немесе температура тұйық контуры үшін |
| AVR | Тор кернеуі өзгерген кезде шығыс кернеуі тұрақты болады |

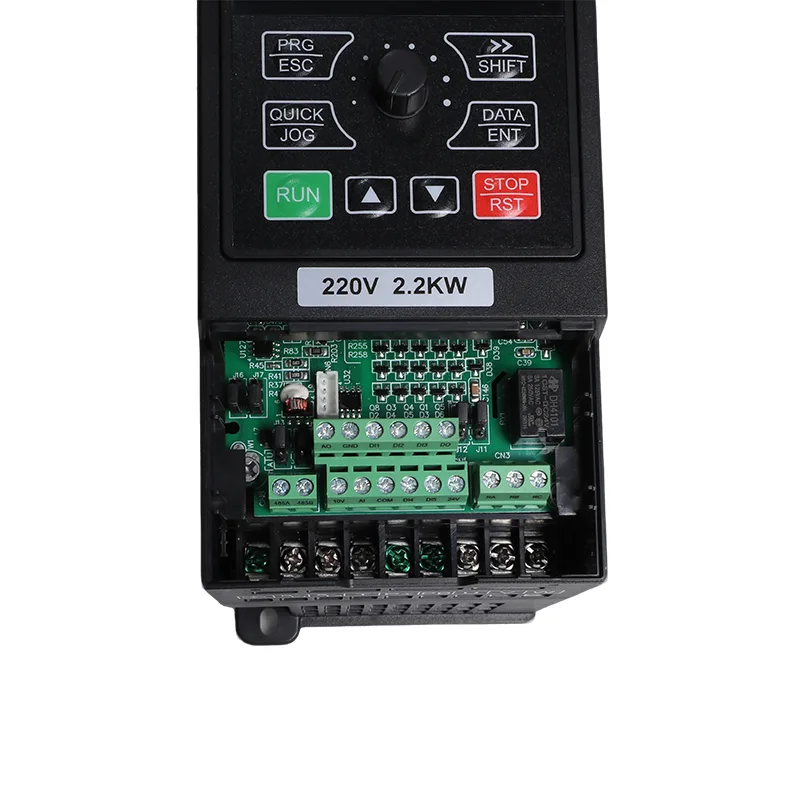

| Кіріс терминалдары | 5 сандық кіріс, DI5 50 кГц-ке дейінгі жоғары жылдамдықты импульсті қолдайды; 1 аналогтық кіріс 0-10 В немесе 0-20 мА; 1 пернетақта потенциометрінің кірісі |
| Шығару терминалдары | 50 кГц дейінгі 1 жоғары жылдамдықты импульстік шығыс; 1 реле шығысы; 1 аналогтық шығыс 0-20 мА немесе 0-10 В |
| Байланыс | RS485, Modbus RTU |
| Қорғау | Қозғалтқышты қосу кезінде қысқа тұйықталуды анықтау, шығыс фазасының жоғалуы, артық ток, артық кернеу, төмен кернеу, артық температура, шамадан тыс жүктеме, төмен жүктеме, әлсіз жарық |
| Жұмыс температурасы | -10°C - 50°C; 40°C жоғары 1°C үшін 1% төмендету |
| Сақтау температурасы | -20°C - 60°C |
| Ылғалдылық | 95% RH төмен, конденсация жоқ |
| Биіктік | 1000 м төмен; 1000 м-ден 3000 м-ге дейін 100 м-ге 1% төмендету |
| Діріл | 5,9 м/с² (0,6 г) төмен |
| Қоршау | IP20, қабырғаға аспа немесе шкаф, тік орнату |
| Тарату жүйесі | TN, TT |
| EMC / қауіпсіздік | IEC 61800-3 (C3); IEC 61800-5-1 |
Бұл қуат диапазоны реттелетін жылдамдық, күн жұмысы немесе екеуі де пайдалы болатын кішірек үш фазалы сорғылар мен қозғалтқышпен басқарылатын жабдыққа арналған.
Сорғы жүйелері үшін реттелетін жеделдету және баяулау ағынның пайда болу және төмендеу жылдамдығын басқаруға көмектеседі. Рампаның дұрыс параметрлері сорғыға, құбырларға және гидравликалық жағдайларға байланысты; олар тек қозғалтқыш қуатымен емес, іске қосу кезінде таңдалуы керек.
Ұсынылған массив конфигурациялары бір жолда 250 Вт 18 модульді немесе 300 Вт 15 модульді пайдаланады. Инвертор ұсынылатын Voc диапазоны 550–750 VDC және MPPT диапазоны 450–600 VDC болатын 900 VDC дейін қолдайды. Жолды растамас бұрын, торап температурасы жағдайында модульдің нақты ашық тізбек кернеуін тексеріңіз.
P8-00 мәнін күн сорғы режимі үшін 1 немесе жалпы мақсаттағы режим үшін 0 орнатыңыз. Сол платформа MPPT негізіндегі күн сорғысын SVC/V/F қозғалтқышты басқарумен, кірістірілген PID және Modbus RTU-мен біріктіреді, бұл оған қолайлы сорғыға немесе жеңіл машина қолданбаларына қызмет көрсетуге мүмкіндік береді.
P8-10 - P8-14 әлсіз жарықты тоқтату және қайта қосу әрекетін конфигурациялайды. Төмен жүктемеден қорғау және су деңгейінің кірістері орнату үшін дұрыс сым қосылған және конфигурацияланған кезде сорғы қорғанысын да қолдай алады.
171 × 86 × 138 мм шассидің салмағы шамамен 1 кг. Кірістірілген PID, бес сандық кіріс, аналогтық енгізу/шығару және RS485 Modbus RTU қолдау көрсетілетін жабық цикл қолданбалары үшін жеке PID контроллерін қажет етпестен жергілікті басқару және біріктіру опцияларын қамтамасыз етеді.
Бір жолдағы 250 Вт (37 В түрі) 18 модуль немесе 300 Вт (45 В түрі) 15 модуль. Екеуі де массивті ұсынылған 550-ден 750 В тұрақты токқа дейінгі ашық тізбек диапазонында орналастырады. Номиналды максимум болып табылатын 900 В тұрақты токтан аспаңыз.
Иә, бұл қалыпты желіден тыс орнату. Массивті тұрақты ток терминалдарына және сорғыны U, V және W күйіне жалғаңыз, P8-15 мәнін күн көзі үшін 1 мәніне орнатыңыз және диск жеткілікті кернеуді беретін кезде жұмыс істейді.
Ешқандай. Басқару сенсорсыз вектор немесе V/F, екеуі де кері байланыссыз. MPPT, құрғақ жұмыстан қорғау, төмен жүктемеден қорғау және тұрақты қысымға арналған қосымша PID дискіде бұрыннан бар.
P8-09 жұмыс жиілігінің төменгі шегін орнатады, әдепкі бойынша 10,00 Гц. P8-10-дағы әлсіз жарық шегімен бірге бұл дискінің суды жылжыту үшін сорғыны тым баяу айналдыруын тоқтатады.
Modbus RTU бар RS485-тен жоғары, иә. Жұмыс жиілігі, шина кернеуі, шығыс тогы, шығыс қуаты, DI және DO күйі және ток беру режимі барлығы U0 бақылау тобынан оқуға болады, U0-49 режимінде торды немесе күнді көрсетеді.
Иә. Бұл өлшемнің үлкен бөлігі жалпы мақсаттағы режимде тасымалданады, жылыжай желдеткіштерін, шеберхана сорғыларын, салқындатқыштың айналымын және сайтта еш жерде массиві жоқ 380 В қоректенетін шағын компрессорларды басқарады. Бірдей аппараттық құрал, бірдей параметрлер, басқа режим. Тапсырыс берген кезде қайсысын алғыңыз келетінін айтыңыз. Күн сорғы режимінде сатып алынған қондырғы P8-00 мәнін 0-ге орнату арқылы ауысады.
Бізге үлгі қоспасы мен санын айтыңыз, біз бағасымен бірге жеткізу күнін жазбаша түрде келтіреміз. Стандартты рейтингтер мен OEM маркалы қондырғылар бір кесте бойынша жеткізілмейді, себебі корпустың басып шығарылуы мен жапсырмалары сіздің өнер туындыңызға жасалған, сондықтан тапсырыс бермес бұрын бұл туралы шешім қабылдаған жөн.
