15-22 кВт 3 фазалы 380 В күн сорғы және жалпы мақсаттағы инвертор VFD

CSIVEI iMaster VFD-PC10 сериясы 15 кВт, 18,5 кВт және 22 кВт үш фазалы түрлендіргіш үлгілерін қамтиды. Сәйкес үлгі нөмірлері VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK және VFD-PC10-22G-T4-MK. Олардың тізімделген шығыс токтары жетектің электр талаптарына сәйкес келетін мотор қолданбалары үшін сәйкесінше 32 А, 37 А және 45 А болып табылады.

15-22 кВт 3 фазалы 380 В күн сорғы және жалпы мақсаттағы инвертор VFD екі жұмыс конфигурациясын қолдайды: күн сорғы режимі және жалпы мақсаттағы инвертор режимі. Күн сорғы режимі тұрақты ток көзі ретінде фотоэлектрлік массивді пайдаланады және MPPT басқаруын қамтиды. Жалпы мақсаттағы режим сенсорсыз векторлық басқару (SVC) немесе V/F басқару арқылы айнымалы жиілікті қозғалтқышты басқаруды қамтамасыз етеді.

Осы қуат диапазоны үшін берілген негізгі схемалар сыртқы тежеу ​​резисторын қосу үшін P+ және PB терминалдарын анықтайды. Бұл қосылым қолданба басқарылатын баяулау үшін тежеу ​​резисторын қажет еткенде маңызды. Резисторды таңдау, сымдар мен жұмыс шектеулері қолданыстағы үлгінің техникалық құжаттамасына сәйкес болуы керек.

Модель сипаттамалары

Модельді таңдамас бұрын қозғалтқыштың тақтайшасын және инвертордың номиналды шығыс тогын тексеріңіз. Дискінің кВт рейтингі әрбір қозғалтқыш немесе сорғы жұмысы үшін жарамдылықты анықтамайды. Нақты үлгіге арналған құжаттамаға қарсы қолданылатын электр шектеулерін растаңыз.

B кестесі. Ұсынылатын күн массивінің конфигурациясы

Берілген конфигурация кестесінде 15 кВт, 18,5 кВт және 22 кВт үлгілері үшін әртүрлі модуль мөлшерлері берілген. Бұл реттеулерді анықтамалық конфигурациялар ретінде қарастыру керек және орнату алдында PV модулінің деректер парағы мен сайт шарттарына сәйкес тексерілуі керек.

Жоғарыда көрсетілген номиналды PV массивінің қуаты модульдің көрсетілген қуаты мен мөлшерінен есептеледі. Бұл толық PV жүйесінің дизайнын алмастыра алмайды.

PV жолының кернеуі

Тізімде көрсетілген ең жоғары тұрақты кіріс кернеуі 900 В тұрақты ток болып табылады. Ұсынылған ашық тізбектегі кернеу диапазоны 550–750 В тұрақты, ал ұсынылатын MPPT жұмыс диапазоны 450–600 В тұрақты. Бұл мәндер әртүрлі жұмыс шектеулерін сипаттайды және оларды бір-бірінің орнына қолдануға болмайды.

Жолдың орналасуын аяқтамас бұрын таңдалған модульдің Voc және температура коэффициентін пайдаланып күтілетін ашық тізбектегі кернеуді есептеңіз. Есептеу учаскенің ең төменгі күтілетін температурасын есепке алуы керек. Суық ауа райында есептелген жол кернеуінің инвертордың тұрақты ток кірісінің максималды шегінде қалуын және қалыпты жұмыс кернеуінің көрсетілген MPPT диапазонына сәйкес келетінін тексеріңіз.

DC-Side жүйесінің дизайны

Жалпы қондырғының бөлігі ретінде PV бағандарын, тұрақты ток кабельдерін, оқшаулағыштарды, асқын токтан қорғауды, асқын кернеуден қорғауды және комбайн жабдығын қарастырған жөн. Қажетті құрылғылар мен олардың рейтингтері массив конфигурациясына, сымдардың орналасуына, кабель бағытына және қолданылатын электр талаптарына байланысты.

Параллель жолдар үшін инверторды орнату нұсқаулығымен және PV жүйесінің конструкторымен қажетті біріктіргіш пен жолды қорғау тәртібін растаңыз. Асқын кернеуден қорғау талаптарын орнату схемасы мен қолданылатын нұсқаулардан да анықтау керек. Тұрақты токтан қорғау құрылғыларын тек түрлендіргіштің номиналды қуаты бойынша таңдамаңыз.

C кестесі. Жалпы сипаттамалар (iMaster ауқымында бірдей)

Жұмыс режимдері

1. Күн сорғысының режимі

Күн сорғы режимі фотоэлектрлік массивтен қуат алатын сорғы қолданбаларына арналған. Тізімде көрсетілген басқару функцияларына максималды қуат нүктесін бақылау (MPPT) және әлсіз жарықтан қорғау логикасы кіреді.

Сорғыға қол жетімді қуат мөлшері күн сәулесінің түсуіне, PV массивінің конфигурациясына, қозғалтқыш талаптарына, сорғы сипаттамаларына және учаске жағдайына байланысты. Сондықтан массив инвертордың кернеу шегіне, сондай-ақ қажетті суды жеткізу міндетіне сәйкес жобалануы керек.

Тордың немесе генератордың сақтық көшірмесін жасау қажет болған жағдайда, қолданылатын үлгі диаграммасына сәйкес кірісті ауыстыру тәртібін және сымдарды растаңыз. Конфигурацияланған жүйеге байланысты сыртқы коммутация компоненттері қажет болуы мүмкін; Барлық көзді ауыстыру функциялары инвертордың ішінде бар деп ойламаңыз.

2. Жалпы мақсаттағы инвертор режимі

Жалпы мақсаттағы режим үйлесімді қозғалтқышпен басқарылатын жабдық үшін айнымалы жиілікті басқаруды қамтамасыз етеді. Аталған функцияларға SVC және V/F басқару, PID, реттелетін жеделдету және баяулау және RS485 Modbus RTU байланысы кіреді.

Жұмыс режимі берілген конфигурацияға сәйкес P8-00 параметрі арқылы таңдалады. Дұрыс режим мен басқару параметрлерін іске қосу кезінде нақты үлгіге және микробағдарлама нұсқасына арналған нұсқауларды пайдалана отырып растау керек.

Техникалық мүмкіндіктер

1. Сыртқы тежеу ​​резисторын қосу

15 кВт, 18,5 кВт және 22 кВт үлгілеріне арналған негізгі схемалар сыртқы тежеу ​​резисторы үшін P+ және PB терминалдарын анықтайды. Бұл қосылым қозғалтқыштың тоқтауына мүмкіндік бермей, басқарылатын баяулауды қажет еткенде маңызды болуы мүмкін.

Тежеу резисторының қажеттілігі жүктеме инерциясына, баяулау талаптарына және жұмыс міндетіне байланысты. Орнатпас бұрын қолданыстағы нұсқаулықта резистордың сипаттамаларын, сымға қойылатын талаптарды және рұқсат етілген тежеу ​​шарттарын растаңыз.

2. Шамадан тыс жүктеме сыйымдылығы

Берілген жалпы сипаттамаларда келесі қысқа мерзімді шамадан тыс жүктеме рейтингтері берілген:

Бұл рейтингтер тізімде көрсетілген шамадан тыс жүктеме сыйымдылығын сипаттайды. Олар белгілі бір қозғалтқыштың сәтті іске қосылуына өз бетінше кепілдік бермейді. Таңдау қозғалтқыштың номиналды тогын, сорғы жүктемесін, үдеу уақытын және жоспарланған іске қосу ретін есепке алуы керек.

3. Қозғалтқышты басқару және PID

Көрсетілген басқару режимдері сенсорсыз векторлық басқару (SVC) және V/F басқару болып табылады. SVC бойынша жалпы сипаттамада 0,5 Гц жиілікте 150% іске қосу моменті, 1:100 жылдамдық диапазоны және ±0,5% жылдамдық тұрақтылығының дәлдігі көрсетілген.

Кірістірілген PID функциясы қысым, ағын және температура сияқты айнымалы мәндерді жабық циклді басқару үшін тізімделген. Қажетті сенсорлар, кері байланыс сигналдары және басқару реті нақты қолданба үшін конфигурациялануы керек.

4. Қорғау функциялары

Көрсетілген қорғаныс функцияларына мыналар жатады:

• Қозғалтқышты қосу кезінде қысқа тұйықталуды анықтау
• Шығу фазасының жоғалуынан қорғау
• Шамадан тыс ток қорғанысы
• Асқын және төмен кернеуден қорғау
• Артық температурадан қорғау
• Шамадан тыс және төмен жүктемеден қорғау
• Әлсіз жарықтан қорғау

Сондай-ақ жеткізілген көзде күн сәулесінің әлсіз түсуіне, толық резервуарға, судың болмауына және қозғалтқыштың аз жүктелуіне байланысты дабылдар тізімі берілген. Орнату немесе ақаулықтарды жою үшін пайдаланбас бұрын дабыл кодтары мен мағыналары нақты үлгі нұсқаулығына сәйкес тексерілуі керек.

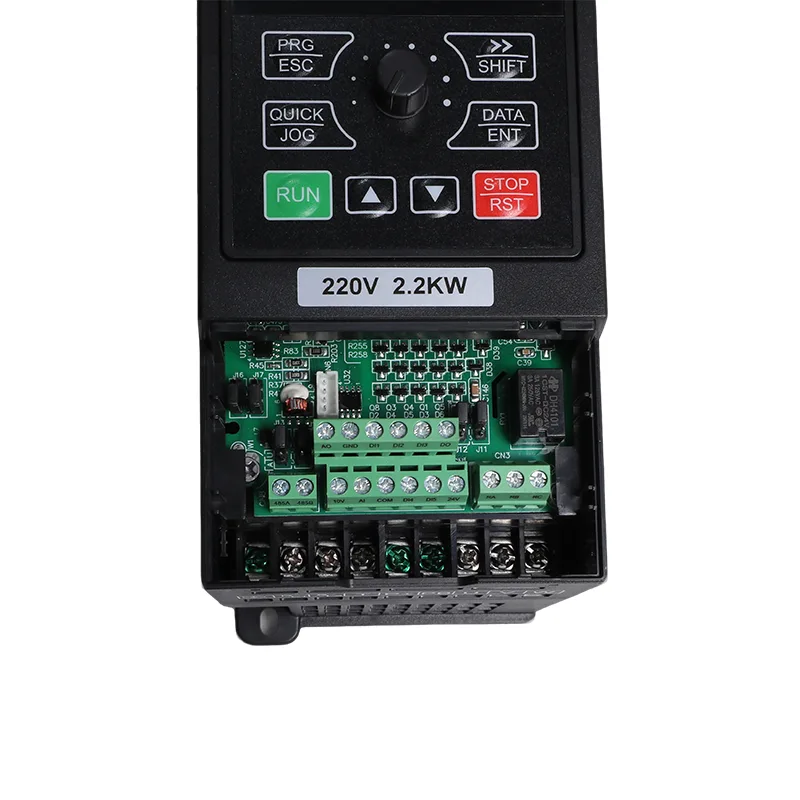

5. Басқару платформасы және байланыс

Берілген өнім туралы ақпарат 15 кВт, 18,5 кВт және 22 кВт модельдері үш рейтинг бойынша дәйекті терминал орналасуы, параметр нөмірленуі және пернетақта жұмысы бар бірдей басқару платформасын пайдаланатынын көрсетеді. Іске қосу алдында берілген үлгі үшін қолданылатын сымдар мен параметр мәліметтерін растаңыз.

Modbus RTU-мен RS485 байланысы сериялар үшін стандарт ретінде берілген. Қолда бар бақылау мәндері мен бақылау регистрлері қолданыстағы нұсқа үшін байланыс тіркелімінің картасында тексерілуі керек.

Типтік қолданбалар

1. Ауылшаруашылық суару

Жетек канал желілерін, үлкен суару аймақтарын немесе басқа ауылшаруашылық су жүйелерін қамтамасыз ететін суару сорғылары үшін бағалануы мүмкін. Модельді таңдамас бұрын қозғалтқыш тогын, қажетті су ағынын, жалпы динамикалық басын, PV массивінің конфигурациясын және күнделікті жұмыс талаптарын тексеру керек.

2. Қалалық сумен жабдықтау

Шикі суды қабылдау, тазарту қондырғыларына беру немесе тарату резервуарларына жеткізу үшін таңдау сорғының жұмысын, қозғалтқыш деректерін, бақылау талаптарын және жоспарланған қуат көзінің болуын ескеруі керек.

3. Шахталарды сусыздандыру

Шахтада және карьер суларында қолдануда сорғы қозғалтқышының қуатын, күтілетін жүктеменің өзгеруін, қажетті жұмыс ұзақтығын және орнату шарттарын растаңыз. Инвертор нақты қозғалтқыш пен сайт талаптарына сәйкес болуы керек.

4. Аквакультура су алмасуы

Тұрақты су алмасу талаптары бар балық және асшаяндар фермалары үшін дискіні үйлесімді сорғы жабдығы үшін қарастыруға болады. Жүйенің дизайны судың қажетті көлемін, айдау кестесін және қол жетімді күн немесе айнымалы ток қуатын есепке алуы керек.

5. Өнеркәсіптік су беру және салқындату

Жалпы мақсатты режимде жетекті айнымалы жиілікті қозғалтқышты басқаруды қажет ететін үйлесімді өнеркәсіптік суды тасымалдау, салқындату тізбегі және технологиялық су қолданбалары үшін бағалауға болады.

6. Желдеткіштер, үрлегіштер және басқа технологиялық жетектер

Жалпы мақсаттағы конфигурация үйлесімді желдеткіштер, үрлегіштер және басқа қозғалтқышпен басқарылатын жабдық үшін қарастырылуы мүмкін. Модельді таңдамас бұрын жүктеме сипаттамаларын, қозғалтқыш деректерін, баяулау талаптарын және сыртқы тежеу ​​резисторының кез келген қажеттілігін растаңыз.

Орнату және таңдау мәселелері

1. Дискіні қозғалтқышқа сәйкестендіріңіз

Номиналды қуат, ток, кернеу және жиілік үшін қозғалтқыш тақтайшасын тексеріңіз. Қозғалтқыштың номиналды тогын таңдалған үлгінің шығыс тогымен салыстырыңыз және инвертордың номиналды мәнін растамас бұрын жүктеме мен жеделдету талаптарын бағалаңыз.

2. Тежеу резисторының қажеттілігін растаңыз

Бақыланатын баяулау қажет болған жағдайда, сыртқы тежеу ​​резисторының қолданбаға сәйкестігін бағалаңыз. Резистордың рейтингін, терминалдың орналасуын, сымдар мен тежеу ​​шектеулерін модельге арналған құжаттамаға сәйкес тексеріңіз.

3. Шығыс кабелінің ұзындығын қарап шығыңыз

Берілген көз қозғалтқыш-қозғалтқыш кабелі 50 м-ден асатын сорғы қондырғылары үшін шығыс реакторының ұсынысын анықтайды. Қолданыстағы кабель ұзындығы бойынша нұсқаулықты, реактор талаптарын және орнату шарттарын білу үшін тиісті нұсқаулықты тексеріңіз. Шығу қосылымын бағалау кезінде қозғалтқыштың оқшаулауын және кабельдің орналасуын ескеріңіз.

4. PV қорғанысын және сымдарды тексеріңіз

Массив дизайнын, параллельді жолдардың орналасуын, тұрақты ток изоляторын, асқын токтан қорғауды, комбайн жабдығын және асқын кернеуден қорғау талаптарын тексеріңіз. Сәйкес құрылғылар мен рейтингтер инвертор нұсқаулығына, PV дизайнына және қолданыстағы электр стандарттарына сәйкес болуы керек.

5. Температура мен биіктіктің есебі

Көрсетілген жұмыс температурасы -10°C-тан 50°C-қа дейін, 40°C-тан жоғары 1°C үшін 1% төмендету талабымен. Көрсетілген биіктік нұсқаулығы 1000 м-ден 3000 м-ге дейінгі 100 м-ге 1% төмендетуді талап етеді. Жоғары биіктіктегі кез келген қосымша талаптарды қоса алғанда, нақты үлгіге қатысты қолданылатын орнату талаптарын растаңыз.

6. Іске қосу процедурасын орындаңыз

Модельдің нұсқауларына сәйкес қозғалтқыш деректерін, пәрмен көзін, басқару режимін және жеделдету немесе баяулау параметрлерін конфигурациялаңыз. Берілген ЖҚС мотор деректері үшін F3-00 - F3-04 параметрлерін анықтайды және бірінші операция алдында автоматты реттеуді ұсынады. Толық іске қосу процедурасы үшін нақты үлгі нұсқаулығын орындаңыз.

Жиі қойылатын сұрақтар

1. Неліктен 15 кВт-тан 22 кВт-қа дейінгі модельдерде тежегіш резистор терминалдары бар?

Берілген негізгі схема 15 кВт, 18,5 кВт және 22 кВт модельдерінде сыртқы тежеу ​​резисторын қосуға арналған P+ және PB терминалдарын анықтайды. Резистор қажет пе, бұл жүктеме, инерция және баяулау талаптарына байланысты. Басқа қуат көрсеткіштері үшін тапсырыс беру алдында терминалдың орналасуын және тежеу ​​резисторының ережелерін тексеріңіз.

2. 22 кВт моделі 22 кВт суасты сорғыны іске қоса ала ма?

Қозғалтқыштың номиналды тогы, іске қосу талаптары, сорғы жүктемесі және жеделдету параметрлері арқылы жарамдылық бағалануы керек. Көрсетілген SVC іске қосу моменті 0,5 Гц жиілікте 150% құрайды, ал сериялық шамадан тыс жүктеме рейтингі 60 секунд ішінде номиналды токтың 150% құрайды. Бұл сандар әрбір 22 кВт суасты сорғымен үйлесімділікке кепілдік бермейді. Мотор тақтайшасының деректерін конфигурациялаңыз және тиісті автоматты реттеу және іске қосу нұсқауларын орындаңыз.

3. Алты жолды PV массиві үшін тұрақты токтан қандай қорғаныс қажет?

Берілген орнату ақпараты PV кірісіндегі тұрақты токты ажыратқышты, параллель жолдар біріктірілген PV біріктіргіш қорабын және көрсетілген массив қашықтығы жағдайына арналған II типті асқын кернеуден қорғау құрылғысын шақырады. Іске қосу алдында құрылғының нақты рейтингтерін, орналастыру және кабель қашықтығы талаптарын орнату нұсқаулығына және PV жүйесінің дизайнына сәйкес растаңыз.

4. Дерейтинг 22 кВт қондырғыға қалай әсер етеді?

Көрсетілген температураның төмендеуі 40°C жоғары әрбір 1°C үшін 1% құрайды, жұмыс температурасының диапазоны -10°C пен 50°C. Көрсетілген биіктіктің төмендеуі 1000 м-ден 3000 м-ге дейінгі 100 м-ге 1% құрайды. Сондай-ақ жеткізілетін көз 2000 м-ден жоғары оқшаулағыш-трансформаторға қойылатын талаптарды анықтайды; орнату алдында осы талапты және оның шарттарын нақты үлгі нұсқаулығында тексеріңіз.

5. Modbus арқылы қандай бақылау функциялары бар?

RS485 Modbus RTU байланыс интерфейсі ретінде берілген. Жабдықталатын көз шығыс тогын, шығыс қуатын, шина кернеуін, сандық кіріс және шығыс күйін және U0-49 кезіндегі жабдықтау режимін қамтитын U0 бақылау тобын анықтайды. Біріктірмес бұрын берілген микробағдарлама нұсқасы үшін тізілім картасын және қолжетімді деректерді растаңыз.

6. Бұл модельдер күн сорғысының жетектерінен гөрі жалпы мақсаттағы инверторлар ретінде жұмыс істей ала ма?

Берілген өнім туралы ақпарат конфигурация опциялары ретінде күн сорғы режимін және жалпы мақсаттағы режимді анықтайды. Жалпы мақсаттағы функцияларға SVC немесе V/F басқаруы, PID және Modbus RTU кіреді, ал 15 кВт пен 22 кВт модельдерінде сыртқы тежеу ​​резисторы үшін анықталған P+ және PB терминалдары бар. P8-00 параметрі жеткізілетін материалда режимді таңдау параметрі ретінде көрсетілген. Модельге арналған нұсқаулықта дұрыс параметрді және рұқсат етілген түрлендіру процедурасын растаңыз.

7. 15 кВт, 18,5 кВт және 22 кВт модельдері бірдей басқару платформасын ортақ пайдаланады ма?

Берілген өнім туралы ақпарат үш рейтингтің параметрлерді нөмірлеуді, пернетақта жұмысын және терминалды орналастыру конвенцияларын қоса алғанда, басқару платформасын бөлісетінін айтады. Номиналды ток пен қуат үлгі бойынша ерекшеленеді, сондықтан таңдау және сымдар әлі де нақты құрылғының техникалық сипаттамалары мен диаграммаларына сәйкес болуы керек.
