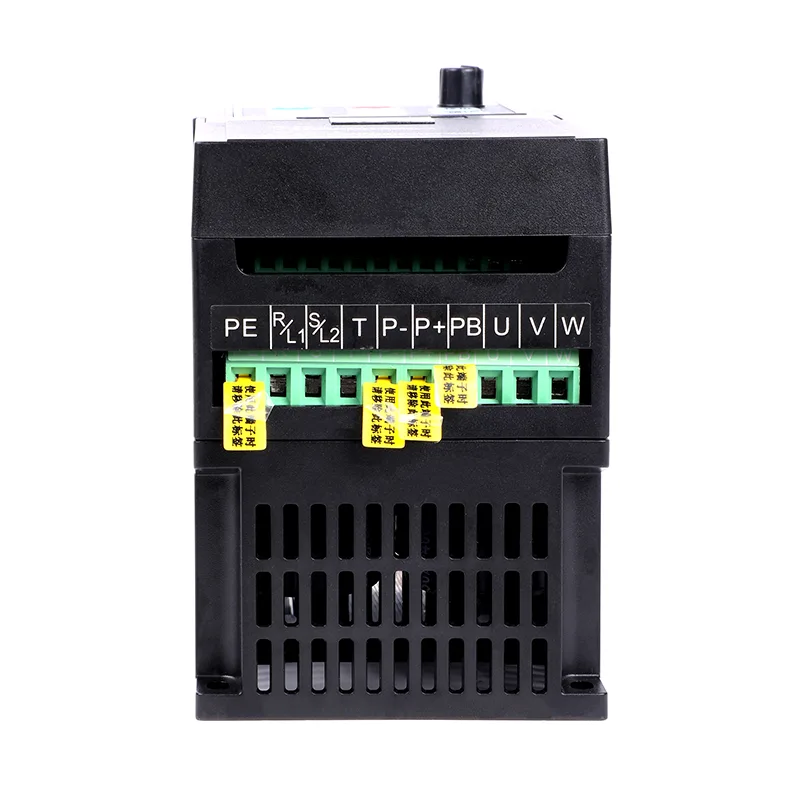

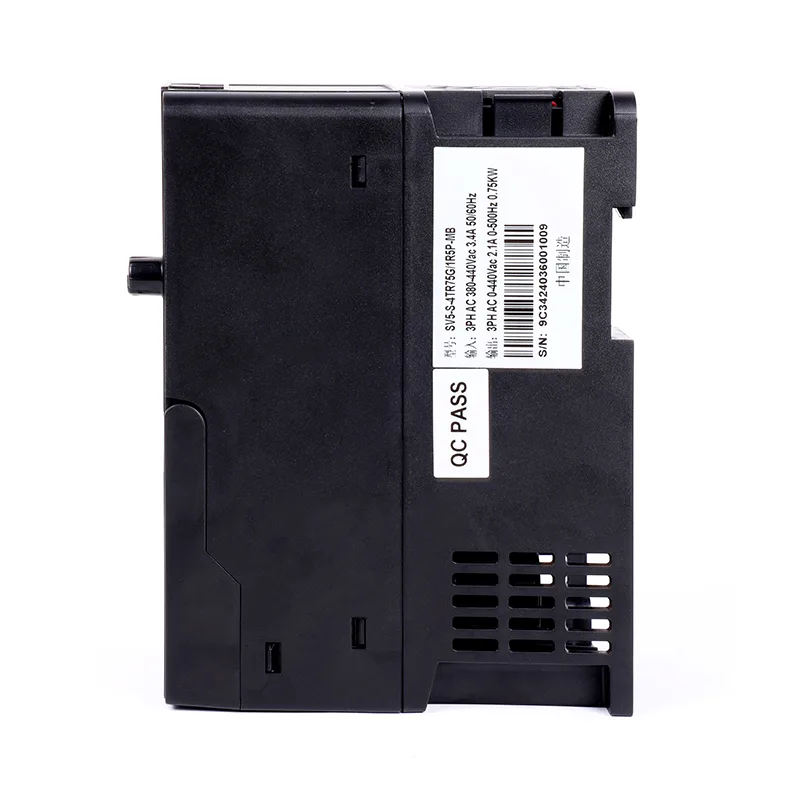

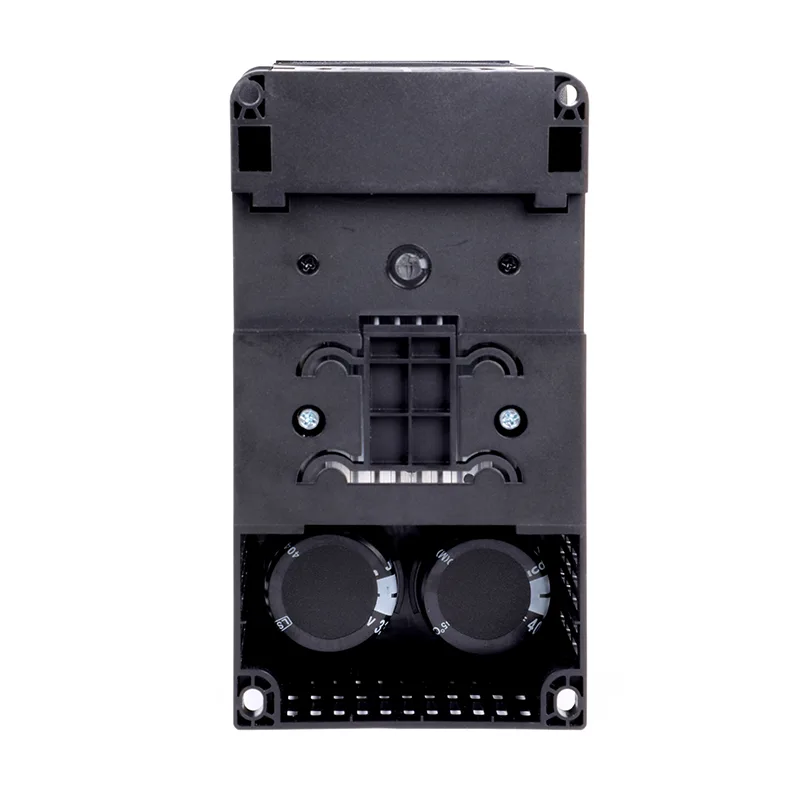

40HP 30kw 3 фазалы 380В VFD айнымалы ток жетегі

Жоғары іске қосу моменті, кірістірілген EMI сүзгісі, артық салқындату жүйесі және Ethernet/IP және Profinet қоса кең байланыс опциялары бар кеңейтілген векторлық басқару мүмкіндігі. Арматураланған шиналары бар берік IP20/IP21 корпусы ең талап етілетін өндірістік орталарда тұрақты жұмысты қамтамасыз етеді.

Энергияны интеллектуалды басқару және жан-жақты диагностикалық мүмкіндіктері бар CSIVEI 40HP 30kw 3 фазалы 380V VFD айнымалы ток жетегі маңызды өнеркәсіптік процестерге қажетті қуат пен дәлдікті қамтамасыз етеді.

Негізгі параметрлер мен техникалық сипаттамалар

Типтік қолданбалар

CSIVEI 40HP 30kw 3 фазалы 380В VFD айнымалы ток жетегі жоғары қуатты өнеркәсіптік және инфрақұрылымдық қолданбаларға арналған:

●  Жоғары қысымды сорғылар – тұзсыздандыру қондырғылары, құбыр сорғылары, гидравликалық жүйелер

●  Үлкен компрессорлар – өнеркәсіптік ауа станциялары, газ компрессорлары

●  Тау-кен конвейерлері – алыс қашықтыққа таспалы конвейерлер, кенді өңдеу жүйелері

●  Ортадан тепкіш салқындатқыштар – үлкен HVAC жүйелері, аудандық салқындату

●  Орауыш және орағыштар – қағаз фабрикалары, тоқыма орамдары, сым тарту

Оның энергияны үнемдейтін алгоритмдері мен болжамды техникалық қызмет көрсету мүмкіндіктері иеленудің жалпы құнын азайтады.

Энергия тиімділігі және шығындарды үнемдеу

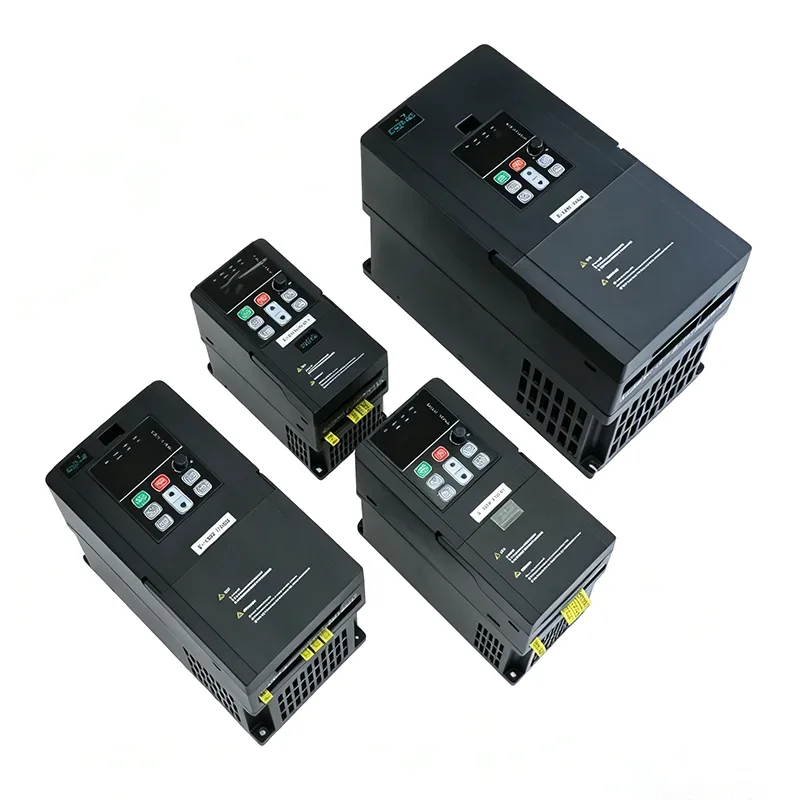

CSIVEI VFD сериясы интеллектуалды қозғалтқышты басқару және энергияны оңтайландыру мүмкіндіктері арқылы өнеркәсіптік нысандарға қуат тұтынуды және пайдалану шығындарын азайтуға көмектеседі.

Автоматты энергияны оңтайландыру (AEO)– Жетек қозғалтқыш жүктемесін үздіксіз бақылайды және нақты сұранысқа сәйкес кернеу мен токты автоматты түрде реттейді. Бұл мүмкіндік желдеткіштер мен сорғылар сияқты айнымалы момент қолданбаларында қуат тұтынуды 20-50%-ға азайта алады.

Ұйқы режимі– Жүйенің сұранысы алдын ала орнатылған шекті мәннен төмен түссе, диск бос тұрған қуат тұтынуды болдырмау үшін қозғалтқышты автоматты түрде тоқтатады. Сұраныс қайтарылғаннан кейін диск үздіксіз қайта іске қосылады.

PID контроллері– Кірістірілген PID басқаруы жүйенің оңтайлы тиімділік нүктелерінде жұмыс істеуін қамтамасыз ете отырып, сыртқы контроллерсіз қысымды, ағынды немесе температураны дәл реттеуге мүмкіндік береді.

Энергия мониторингі– Қозғалтқыштың тогын, кернеуін, қуатын және қуат тұтынуын нақты уақытта көрсету операторларға энергияны пайдалануды бақылауға және оңтайландыру мүмкіндіктерін анықтауға мүмкіндік береді.

Жиі қойылатын сұрақтар

V/F басқаруы мен векторлық басқарудың айырмашылығы неде?

V/F басқаруы бекітілген кернеу/жиілік қатынасын сақтайды. Бұл желдеткіштер, сорғылар және жылдамдықты дәл бақылау маңызды емес жалпы қолданбалар үшін жақсы. Векторлық басқару ағын мен айналдыру моментін бөледі, осылайша сіз оларды дербес басқара аласыз — бұл сізге жоғары іске қосу моментін (0,5 Гц жиілікте 150%-ға дейін) және жақсырақ жылдамдық дәлдігін береді. Датчиксіз векторға кодер қажет емес; тұйық цикл векторы жасайды және ол жылдамдық дәлдігін 0,1% дейін итереді. Көптеген CSIVEI дискілері екеуін де қолдайды, сондықтан қолданбаңызға қайсысы сәйкес келетінін таңдай аласыз.

Маған сыртқы тежеу ​​резисторы керек пе?

Байланысты. Егер сізге жылдам баяулау қажет болса немесе жүктеме жоғары инерцияға ие болса, мысалы, центрифугалар, крандар, көтергіштер немесе орауыштар - иә, сізге қажет болады. Ішкі тежеу ​​блогы бар дискілерде резистор шамадан тыс кернеу ақауларын болдырмау және тоқтау уақытын қысқарту үшін қалпына келетін энергияны өңдейді. Баяуырақ баяулауы бар желдеткіштер мен сорғылар үшін әдетте оны өткізіп жіберуге болады.

Қандай байланыс протоколдарына қолдау көрсетіледі?

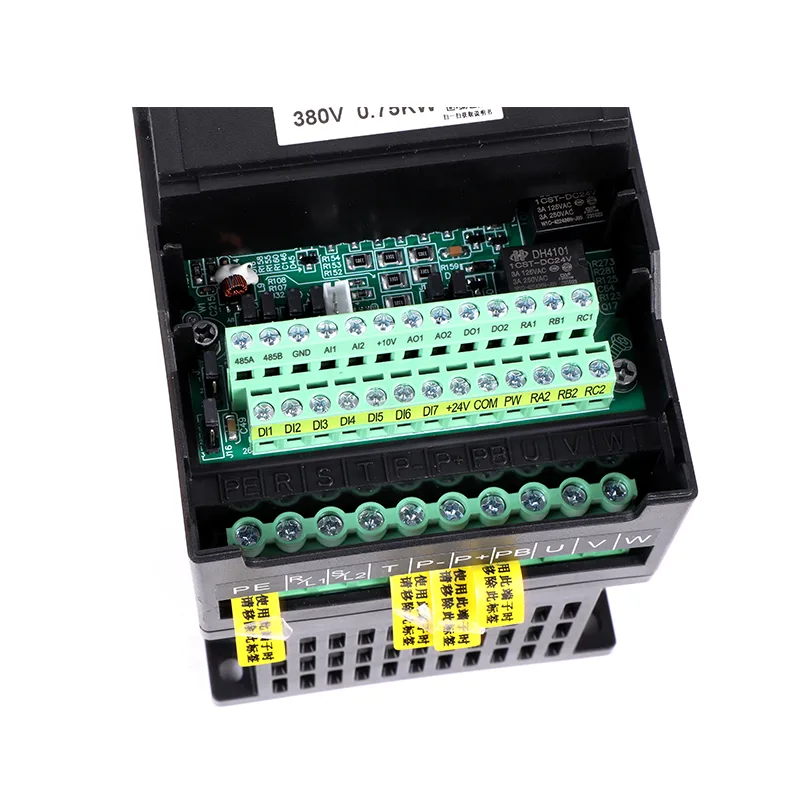

Барлық CSIVEI дискілері стандарт ретінде RS485-тен жоғары Modbus RTU-мен бірге келеді. Қосымша модульдер Profibus DP, Profinet, Ethernet/IP, CANopen және DeviceNet үшін қол жетімді. Бұл қашықтан бақылау, параметрлерді өзгерту және орталықтандырылған басқару үшін негізгі PLC және SCADA жүйелерімен біріктіруге мүмкіндік береді.

Дискіні бірінші рет қалай орнатуға болады?

Бізде жылдам бастау шебері бар, ол сізге бірнеше минут ішінде маңызды нәрселермен таныстырады:

Мотор тақтасының деректерін (қуат, кернеу, ток, жиілік, RPM) енгізіңіз, қолданба макросын таңдаңыз (Желдеткіш/сорғы, конвейер, тұрақты момент), жылдамдату және баяулау уақыттарын орнатыңыз, жиілік көзін таңдаңыз (пернетақта, аналогтық кіріс, байланыс) және қозғалтқышты басқаруды оңтайландыру үшін автоматты реттеуді іске қосыңыз. Нұсқаулықта барлық мәліметтер бар, ал пернетақта алынбалы, сондықтан қажет болған жағдайда оны қашықтан басқаруға болады.

Дискінің ішіне қандай қорғаныс құралдары орнатылған?

CSIVEI дискілері қорғаныстардың берік жиынтығын қамтиды: асқын кернеу, төмен кернеу, артық ток, қысқа тұйықталу, артық температура (қыздырғыш), кіріс немесе шығыстағы фазалық жоғалту және қозғалтқыштың шамадан тыс жүктелуі (электрондық термиялық жүктеме, I²t). Бұл заттардың сенімді жұмыс істеуіне және жабдықтың қызмет ету мерзімін ұзартуға көмектеседі.

Бір VFD-ден бірнеше қозғалтқышты іске қосуға болады ма?

Иә, бірнеше қозғалтқышты бір дискіден параллельді іске қосуға болады, тек: жалпы ток тартылуы дискінің шығыс рейтингінде қалады, әр қозғалтқыштың өзінің термиялық шамадан тыс жүктемеден қорғанысы бар және сіз V/F басқаруын пайдаланып жатсаңыз (көп қозғалтқышты орнату үшін векторлық басқару ұсынылмайды). Бұл қозғалтқыштар бірге бірдей жылдамдықпен жұмыс істейтін желдеткіш массивтерге, конвейер секцияларына немесе сорғы станцияларына тән.

Жалпы ақауларды қалай жоюға болады?

Жетек жылдам диагностикалау үшін пернетақтада ақаулық кодтарын көрсетеді:

●  OC (шамадан тыс ток) – шорттарды, мотор орамасының ақауларын немесе жылдамдату уақытының тым қысқа екенін тексеріңіз

●  OV (артық кернеу) – тежеу ​​резисторын тексеріңіз (қолданылған жағдайда) немесе баяулау уақыты тым қысқа

●  УК (төмен кернеу) – кіріс қуаты мен сымдарды тексеріңіз

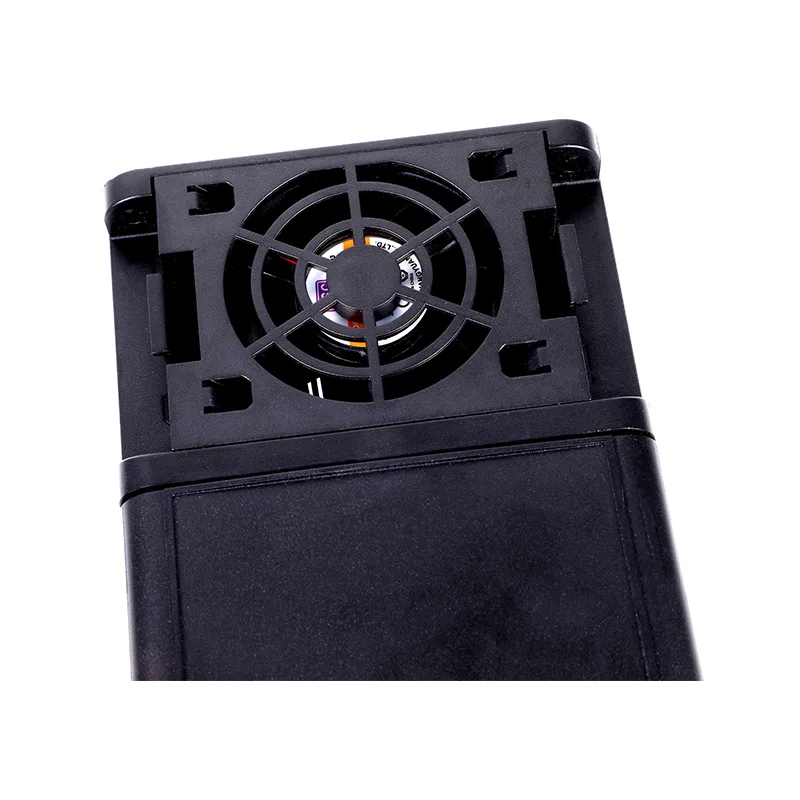

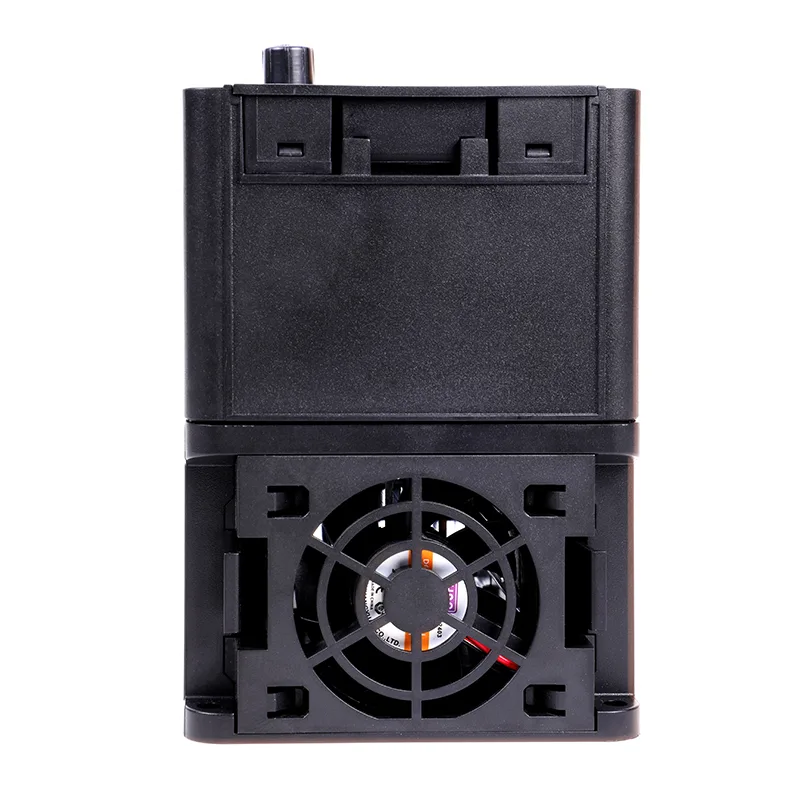

●  OH (шамадан тыс температура) – салқындату желдеткішін, қоршаған орта температурасын және орнату саңылауын тексеріңіз

●  OL (шамадан тыс жүктелу) – мотор жүктемесін тексеріңіз, жылдамдату уақытын көбейтіңіз немесе дискіні үлкейтуді қарастырыңыз

Нұсқаулықта егжей-тегжейлі қадамдары бар ақаулық кодтарының толық кестесі бар. Егер бірдеңе әлі өшірілсе, CSIVEI техникалық қолдауы көмектесе алады.

VFD кепілдікпен және техникалық қолдаумен бірге келеді ме?

Иә. CSIVEI дискілері шығарылған күннен бастап стандартты 18 айлық кепілдікпен (немесе орнатылғаннан кейін 12 ай, қайсысы кейінірек болса) беріледі. Маңызды қолданбалар үшін кеңейтілген кепілдік опциялары қолжетімді. Жаһандық техникалық қолдау электрондық пошта, телефон және онлайн ресурстар арқылы қол жетімді — пайдаланушы нұсқаулықтары, қолданбалы нұсқаулықтар және конфигурация бағдарламалық құралы қамтылған.
