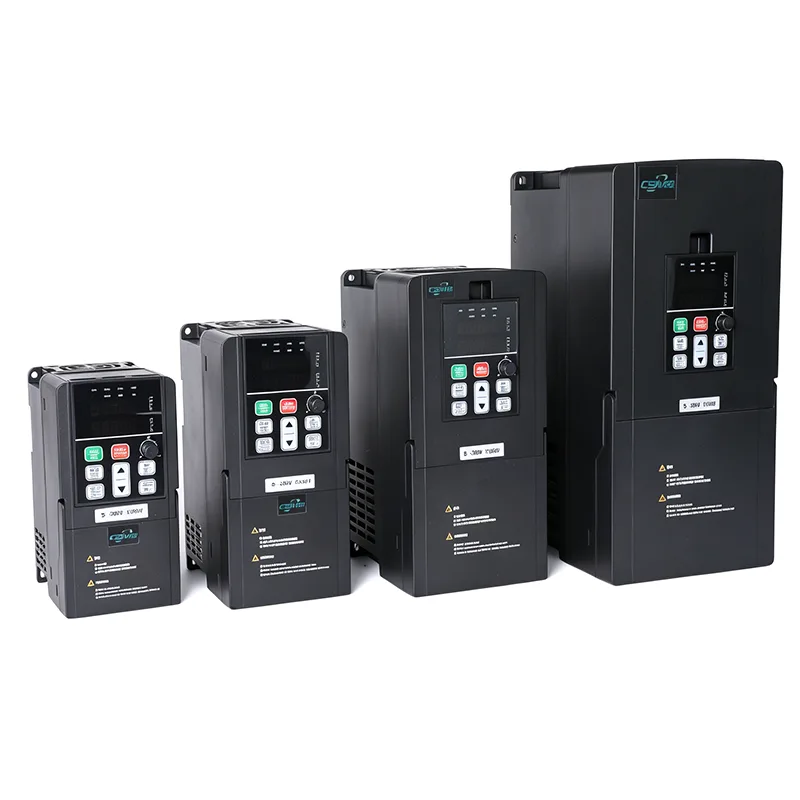

30HP 22kw VFD 3 фазалы айнымалы жылдамдықты жетек

CSIVEI 30HP 22кв VFD 3 фазалы айнымалы жылдамдық жетегі үш фазалы қозғалтқышты басқаруға арналған әмбебап бастапқы деңгейдегі жетек болып табылады. Шағын өнеркәсіптік жабдықтарға, шеберхана машиналарына және жеңіл автоматтандыру тапсырмаларына арналған, ол ықшам кеңістікте сенімді өнімділікті ұсынады. V/F және сенсорсыз векторлық басқару режимдері, кірістірілген PID контроллері және сыртқы пернетақтаға немесе қашықтан басқаруға қолдау көрсетіледі. Жанама орнату мүмкіндігі бар IP20 корпусы панельді тиімді орнатуға мүмкіндік береді. Параметрлерді оңай конфигурациялау және берік конструкциясы бар CSIVEI 115-132 кВ 3 фазалы 380 В VFD негізгі қозғалтқыш жылдамдығын басқару қолданбалары үшін берік негіз береді.

Негізгі параметрлер мен техникалық сипаттамалар

Типтік қолданбалар

CSIVEI 30HP 22кв VFD 3 фазалы айнымалы жылдамдық жетегі өте сенімділікті қажет ететін аса ауыр өнеркәсіптік қолданбаларға арналған:

●  Тау-кен өнеркәсібі және пайдалы қазбалар – ұнтақтайтын диірмендер, ұсақтағыштар, суспензия сорғылары

●  Су және ағынды сулар – үлкен көтергіш станциялар, аэрациялық үрлегіштер, ағынды сорғылар

●  Мұнай және газ – құбыр сорғылары, шикі мұнайды тасымалдау, газды сығымдау

●  Теңіз – қозғаушы қозғалтқыштар, садақ қозғалтқыштары, палуба машиналары

●  Үлкен желдеткіштер – туннельді желдету, жел туннель желдеткіштері, домна пештері

Оның берік конструкциясы және белсенді фронтальды опциялары тор кодтары мен гармоникалық стандарттарға сәйкестікті қамтамасыз етеді.

Пайдаланушыға ыңғайлы жұмыс және оңай орнату

CSIVEI VFD сериясы пайдаланудың қарапайымдылығына, орнату уақытын қысқартуға және инженерлер мен техникалық қызмет көрсету персоналының күнделікті жұмысын жеңілдетуге басымдық береді.

Интуитивті пернетақта – Жарық диодты/СКД пернетақтасы параметрлерді анық көрсетуді және жылдам шарлауды қамтамасыз етеді. Параметр топтары логикалық түрде ұйымдастырылған және көп тілді қолдау жаһандық пайдаланушылар үшін қол жетімділікті қамтамасыз етеді.

Жылдам бастау шебері – қадамдық орнату пайдаланушыларды бірнеше минут ішінде негізгі параметр конфигурациясы арқылы бағыттайды. Алдын ала конфигурацияланған қолданба макростары (Желдеткіш/сорғы, конвейер, тұрақты момент) жалпы қолданбалар үшін бір рет түрту арқылы орнатуға мүмкіндік береді.

Параметрлерді көшіру функциясы – Параметрлерді бір дискіден пернетақтаға жүктеп салу және бірнеше дискілерге жүктеп алу, көп дискілерді орнату уақытын айтарлықтай қысқартады және конфигурацияның дәйектілігін қамтамасыз етеді.

Алынбалы пернетақта – пернетақтаны ұзартқыш кабель арқылы қашықтан орнатуға болады, бұл басқару панелінің есіктерінен немесе қашықтағы орындардан ыңғайлы жұмыс істеуге мүмкіндік береді.

Ықшам дизайн – кеңістікті үнемдейтін із қатар орнатуға, панельдің тығыздығын арттыруға және шкаф өлшеміне қойылатын талаптарды азайтуға мүмкіндік береді.

Жиі қойылатын сұрақтар

Моторым үшін дұрыс 30HP 22kw VFD 3 фазалы айнымалы жылдамдықты дискіні қалай таңдауға болады?

Бірнеше нәрсені ескеру қажет:

Мотор қуаты — VFD сәйкес болуы немесе қозғалтқыштың номиналдылығынан сәл үлкенірек болуы керек.

Кіріс кернеуі — бір фазалы 230 В немесе үш фазалы 400 В, оның қуат көзіне сәйкес келетініне көз жеткізіңіз.

Жүктеме түрі — конвейерлер немесе экструдерлер сияқты тұрақты момент жүктемелері әдетте қозғалтқыш қуатының 100-120% мөлшерінде VFD өлшемін қажет етеді. Желдеткіштер мен сорғылар сияқты айнымалы момент жүктемелері көбінесе қозғалтқыш қуатына сәйкес келетін VFD пайдалана алады, сонымен қатар сіз энергияны үнемдейсіз.

Қоршаған орта — шаңды, ылғалды немесе сыртқы орындар үшін жоғарырақ IP рейтингін таңдаңыз (IP40, IP54, IP66) немесе дискіні қорғалған корпусқа салыңыз.

Байланыс — PLC немесе SCADA құрылғысымен сөйлесу қажет болса, диск жетегінің протоколыңызды қолдайтынын тексеріңіз (Modbus RTU стандартты; Profibus, Ethernet/IP, т.б. қосымша).

Екінші пікірді алғыңыз келсе, CSIVEI-де өлшем құралы мен техникалық қолдау бар.

Жалпы ақауларды қалай жоюға болады?

Жетек жылдам диагностикалау үшін пернетақтада ақаулық кодтарын көрсетеді:

●  OC (шамадан тыс ток) – шорттарды, мотор орамасының ақауларын немесе жылдамдату уақытының тым қысқа екенін тексеріңіз

●  OV (артық кернеу) – тежеу ​​резисторын тексеріңіз (қолданылған жағдайда) немесе баяулау уақыты тым қысқа

●  УК (төмен кернеу) – кіріс қуаты мен сымдарды тексеріңіз

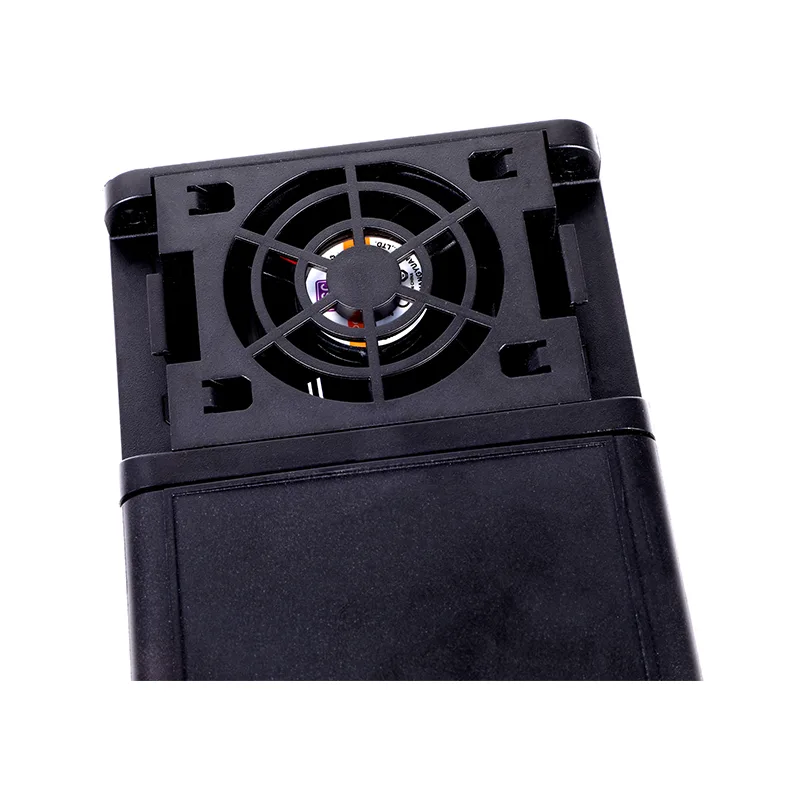

●  OH (шамадан тыс температура) – салқындату желдеткішін, қоршаған орта температурасын және орнату саңылауын тексеріңіз

●  OL (шамадан тыс жүктелу) – мотор жүктемесін тексеріңіз, жылдамдату уақытын көбейтіңіз немесе дискіні үлкейтуді қарастырыңыз

●  Нұсқаулықта егжей-тегжейлі қадамдары бар ақаулық кодтарының толық кестесі бар. Егер бірдеңе әлі өшірілсе, CSIVEI техникалық қолдауы көмектесе алады.

VFD типтік қызмет ету мерзімі қандай және оны қалай ұстауға болады?

Тиісті орнату және шарттармен VFD 10-15 жылға созылуы мүмкін. Негізгі техникалық қызмет көрсету: корпусты таза ұстаңыз — шаңның жиналуы салқындату тиімділігін жояды; салқындату желдеткіштерін тексеріңіз (әдетте 3–7 жыл қызмет етеді; шулы немесе сәтсіз болса ауыстырыңыз); Тұрақты ток шинасы конденсаторларын тексеріңіз - олар уақыт пен температураға байланысты ескіреді - егер диск екі жылдан астам сақталған болса, қуат көзін қоспас бұрын қақпақтарды жаңартыңыз; қоршаған орта температурасын бақылау; кейде пернетақтаға немесе сыртқы жадқа параметрлердің сақтық көшірмесін жасаңыз. 6-12 ай сайын жылдам тексеру тосын жағдайларды болдырмауға көмектеседі.

Дискіні бірінші рет қалай орнатуға болады?

CSIVEI дискілерінде бірнеше минут ішінде маңызды нәрселермен таныстыратын Жылдам бастау шебері бар:

Мотор тақтасының деректерін (қуат, кернеу, ток, жиілік, RPM) енгізіңіз, қолданба макросын таңдаңыз (Желдеткіш/сорғы, конвейер, тұрақты момент), жылдамдату және баяулау уақыттарын орнатыңыз, жиілік көзін таңдаңыз (пернетақта, аналогтық кіріс, байланыс) және қозғалтқышты басқаруды оңтайландыру үшін автоматты реттеуді іске қосыңыз. Нұсқаулықта барлық мәліметтер бар, ал пернетақта алынбалы, сондықтан қажет болған жағдайда оны қашықтан басқаруға болады.

Үш фазалы қозғалтқышпен бір фазалы кіріс VFD пайдалана аламын ба?

Иә. CSIVEI бір фазалы 230 В дискілері бір фазалы кірісті қабылдайды және қозғалтқышқа үш фазалы қуатты шығарады. Бұл тек бір фазалы қуат қол жетімді болғанда, бірақ сіз үш фазалы қозғалтқыштың тиімділігі мен сенімділігін қажет ететін қарапайым орнату. Қозғалтқыштың кернеуі дискінің шығысына сәйкес келетініне көз жеткізіңіз — 230 В үш фазалы.

Тұтынушы жағдайы: Ауылшаруашылық суару сорғылары

Ірі ауылшаруашылық кооперативі әртүрлі егістік аймақтарына қызмет көрсету үшін бірнеше суару сорғыларын басқарды. Клапанды қолмен реттеу және тұрақты жылдамдықты сорғылар суды тиімсіз жеткізуге және жоғары қуат шығындарына әкелді.

Шешім: CSIVEI 30HP 22кв VFD 3 фазалы айнымалы жылдамдық жетектері екі негізгі сорғыға орнатылды, орталық контроллер аймақ сұранысына негізделген сорғы ретін басқарады. Дискілердің кірістірілген PID тарату желісіндегі тұрақты қысымды ұстап тұрды.

Нәтижелер:

●  Әртүрлі суару әдістері үшін оңтайландырылған су қысымы (тамшылатып және спринклер)

●  Энергияны тұтыну вегетациялық маусымда 28%-ға қысқарды

●  Су балғасы мен құбырдағы кернеуді азайтып, инфрақұрылымның қызмет ету мерзімін ұзартады

●  Қашықтан бақылау мобильді құрылғы арқылы нақты уақытта реттеуге мүмкіндік береді

●  Кооператив содан бері барлық жаңа сорғы қондырғылары үшін CSIVEI дискілерін стандарттаған.
