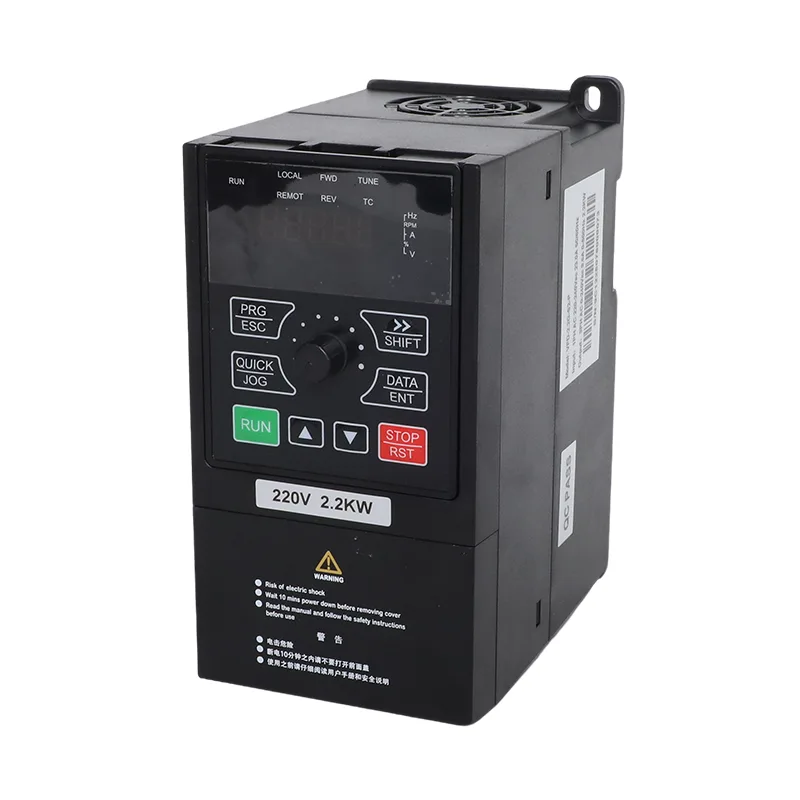

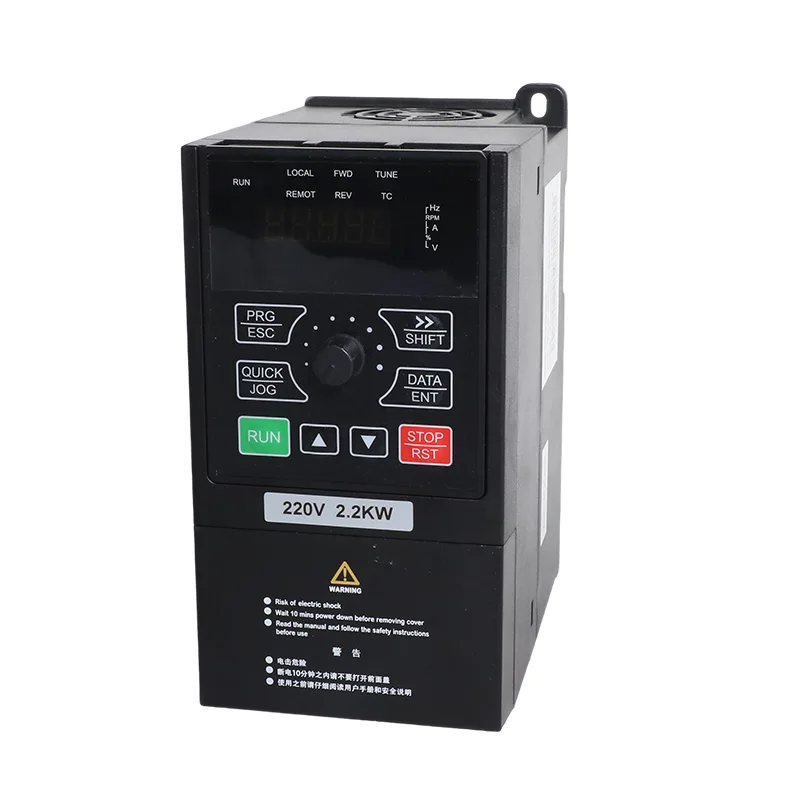

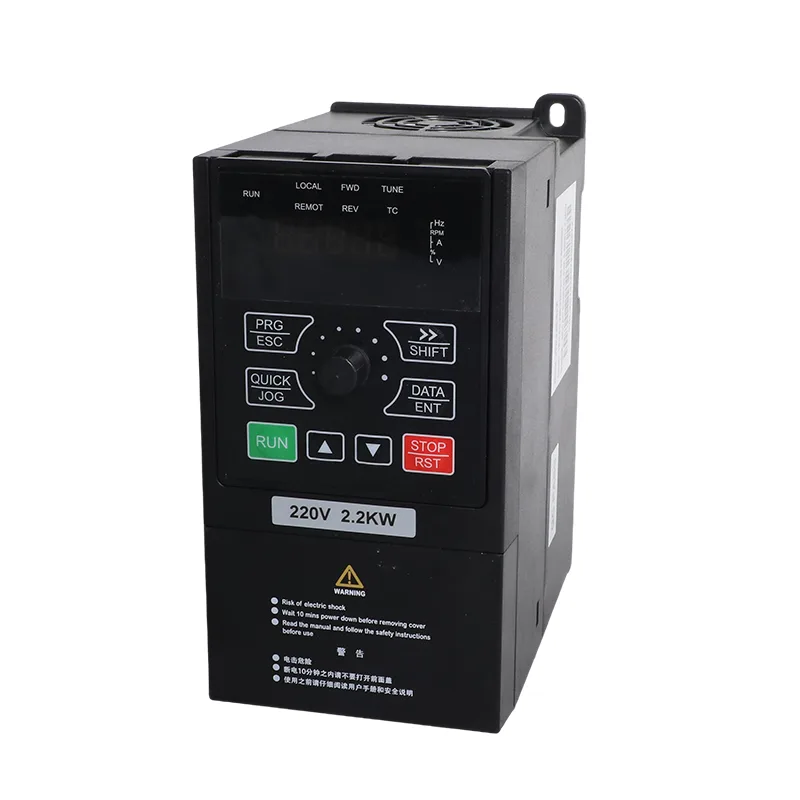

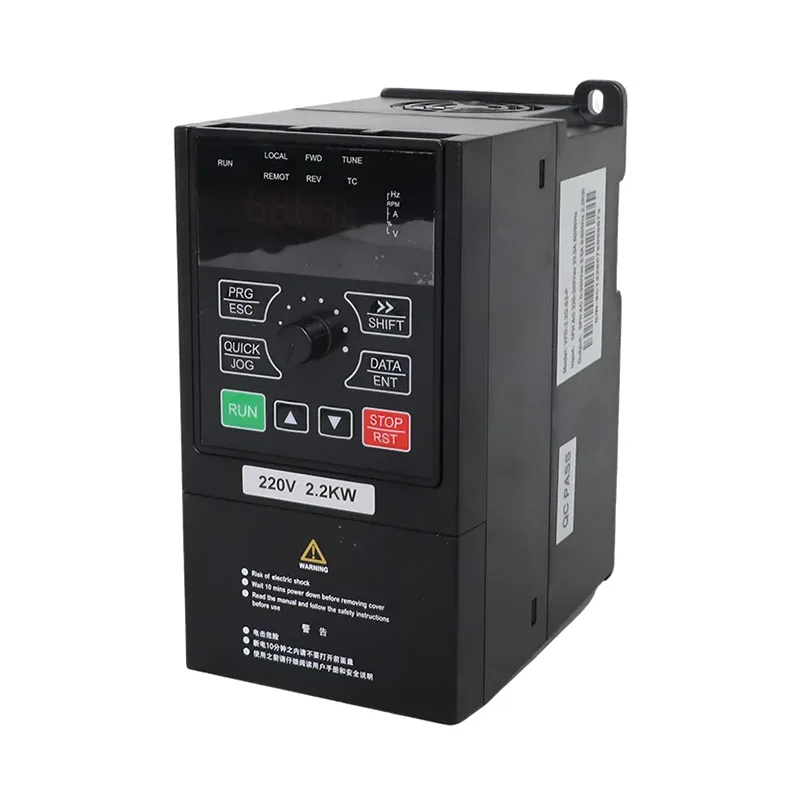

30 кВт/37 кВт 3 фазалы 380 В күн сорғы және жалпы мақсаттағы инвертор VFD екі үлгіде қол жетімді: VFD-PC10-30G-T4-MK және VFD-PC10-37G-T4-MK. Екеуі де үш фазалы айнымалы ток кірісін пайдаланады және таңдалған конфигурацияға сәйкес күн сорғысын немесе жалпы мақсаттағы жұмысты қолдайды.
Күн сорғы қолданбаларында жетек фотоэлектрлік массивтің қуатын пайдаланып сорғы қозғалтқышын басқарады. Жалпы мақсатты режимде ол үйлесімді өнеркәсіптік жабдық үшін ауыспалы жиілікті қозғалтқышты басқаруды қамтамасыз етеді. Модельді таңдау қозғалтқыштың номиналды қуаты мен токына, сорғының жұмыс жағдайларына, қолда бар қуат көзіне және қажетті басқару функцияларына байланысты.
30 кВт/37 кВт 3 фазалы 380 В күн сорғысы және жалпы мақсаттағы инвертор VFD үшін жұмыс режимі қолданыстағы үлгі конфигурациясына сәйкес P8-00 параметрі арқылы таңдалады.
Күн сорғы режимі фотоэлектрлік массивпен қамтамасыз етілген сорғы қолданбаларына арналған. Бұл режим үшін тізімделген басқару функцияларына максималды қуат нүктесін бақылау (MPPT) және әлсіз жарықтан қорғау логикасы кіреді.
PV массиві дискінің белгіленген тұрақты ток кернеуі шегінде конфигурациялануы керек. Сорғы өнімділігі қол жетімді күн қуатына, қозғалтқыш талаптарына, сорғы сипаттамаларына және учаске жағдайына байланысты.
Тордың немесе генератордың резервтік көшірмесі қажет болған жағдайда, кіріс коммутациясының құрылымы мен сымдары қолданыстағы үлгі диаграммасына сәйкес болуы керек. Барлық ауыстыру функциялары дискіде бар деп есептемей, таңдалған орнату үшін сыртқы коммутациялық құрамдастардың қажет екенін растаңыз.
Жалпы мақсаттағы режим айнымалы жиілікті басқаруды қажет ететін үйлесімді қозғалтқышпен басқарылатын жабдыққа арналған. Көрсетілген функцияларға SVC және V/F басқаруы, кіріктірілген PID, реттелетін жеделдету және баяулау және Modbus RTU байланысы кіреді.
Жұмыс режимі мен параметр параметрлерін іске қосу кезінде орнату керек. Басқару көзін, қозғалтқыш деректерін, кіріс терминалдарын және пайдалану пәрмендерін конфигурациялау кезінде нақты үлгіге арналған пайдаланушы нұсқаулығын орындаңыз.
| Элемент | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Қолданылатын қозғалтқыш | 30 кВт / 40 HP | 37 кВт / 50 HP |
| Кіріс ток | 57 А | 69 А |
| Шығу тогы | 60 А | 75 А |
| Айнымалы ток кіріс кернеуі | Айнымалы ток 3 PH 380 В (-15%) пен 440 В (+10%) | |
| Макс. Тұрақты кіріс кернеуі | 900 В тұрақты ток | |
| Ұсынылған Voc диапазоны | 550 - 750 В тұрақты ток | |
| Ұсынылған MPPT ауқымы | 450 - 600 В тұрақты ток | |
| Бастау кернеу диапазоны | 300 - 900 VDC, параметр реттеледі | |
| Шығу жиілігі диапазоны | 0 - 500,00 Гц | |
| Шу деңгейі | 65 дБА макс. |
| Үлгі | 37±1 В модульдер, 250 Вт±5 Вт | 45±1 В модульдер, 300 Вт±5 Вт | ||
| Әр жолға арналған модульдер | Жолдар | Әр жолға арналған модульдер | Жолдар | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
PV массивін жоспарлағанда, жоғарыдағы конфигурацияларды әмбебап өлшем ережелерінен гөрі анықтамалық реттеулер ретінде қарастырыңыз. Жиымды аяқтамас бұрын модуль спецификацияларын, сорғы жұмысының шарттарын және сайт талаптарын растаңыз.
PV жолының дизайны нақты ашық тізбектегі кернеуді (Voc), жұмыс кернеуін, модуль температуралық коэффициенттерін және учаскенің ең төменгі температурасын есепке алуы керек. Суық ауа райында есептелген Voc жолының диск жетегінің ең жоғары тұрақты ток кіріс кернеуінен аспайтынын және күтілетін жұмыс кернеуінің оның MPPT диапазонымен үйлесімді екенін тексеріңіз. Соңғы конфигурация сорғының қозғалтқышының рейтингін, жалпы динамикалық қысымды, судың күнделікті қажеттілігін және сайттың күн жағдайын есепке алуы керек.
| Элемент | Техникалық сипаттама |
| Номиналды жиілік | 50/60 Гц |
| Кіріс жиілігі диапазоны | ±5% (47,5 - 63 Гц) |
| Шығу кернеуі | 0 кіріс кернеуіне |
| Шығу жиілігі | 0,1 - 500 Гц |
| Максималды жиілік | 0 - 500 Гц (SVC және V/F басқару) |
| Тасымалдаушы жиілігі | 0,8 кГц-тен 8 кГц-ке дейін, жүктеуге автоматты түрде реттеледі (16 кГц-ке дейін қолдау көрсетіледі) |
| Жиілік рұқсаты | Сандық параметр 0,01 Гц; аналогтық параметр максималды жиіліктің 0,025% |
| Басқару режимі | Сенсорсыз векторлық басқару (SVC); V/F басқару |
| Іске қосу моменті | 0,5 Гц / 150% (SVC) |
| Жылдамдық диапазоны | 1:100 (SVC) |
| Жылдамдық тұрақтылығының дәлдігі | ±0,5% (SVC) |
| Шамадан тыс жүктеме сыйымдылығы | 60 с үшін 150% номиналды ток; 12 с үшін 170%; 1,5 с үшін 190% |
| Моментті күшейту | Автоматты моментті күшейту; қолмен 0,1%-дан 30,0%-ға дейін арттыру |
| V/F қисығы | Сызықтық, көп нүктелі және шаршы қисық (1,2 / 1,4 / 1,6 / 1,8 / 2,0 қуат) |
| V/F бөлу | Толық бөлу, жартылай бөлу |
| Жеделдету/баяулау | Сызықтық немесе S-қисығы, 0,0-ден 6500,0 с |
| Тұрақты ток тежеу | Бастау жиілігі 0,00 Гц максималды жиілікке дейін; уақыт 0,0 - 36,0 с; ағымдағы 0,0% - 100,0% |
| JOG басқару | JOG жиілігі 0,00 Гц-тен максималды жиілікке дейін (әдепкі 5 Гц); жеделдету/баяулау 0,0 - 6500,0 с |
| Кірістірілген PID | Иә, сыртқы контроллері жоқ қысым, ағын немесе температура тұйық контуры үшін |
| AVR | Тор кернеуі өзгерген кезде шығыс кернеуі тұрақты болады |

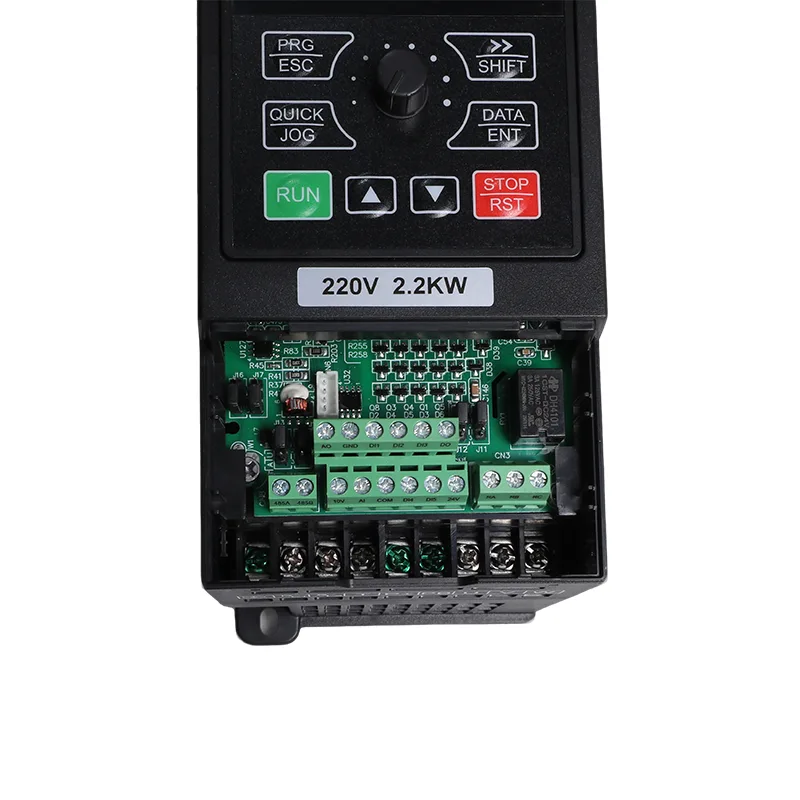

| Кіріс терминалдары | 5 сандық кіріс, DI5 50 кГц-ке дейінгі жоғары жылдамдықты импульсті қолдайды; 1 аналогтық кіріс 0-10 В немесе 0-20 мА; 1 пернетақта потенциометрінің кірісі |
| Шығару терминалдары | 50 кГц дейінгі 1 жоғары жылдамдықты импульстік шығыс; 1 реле шығысы; 1 аналогтық шығыс 0-20 мА немесе 0-10 В |
| Байланыс | RS485, Modbus RTU |
| Қорғау | Қозғалтқышты қосу кезінде қысқа тұйықталуды анықтау, шығыс фазасының жоғалуы, артық ток, артық кернеу, төмен кернеу, артық температура, шамадан тыс жүктеме, төмен жүктеме, әлсіз жарық |
| Жұмыс температурасы | -10°C - 50°C; 40°C жоғары 1°C үшін 1% төмендету |
| Сақтау температурасы | -20°C - 60°C |
| Ылғалдылық | 95% RH төмен, конденсация жоқ |
| Биіктік | 1000 м төмен; 1000 м-ден 3000 м-ге дейін 100 м-ге 1% төмендету |
| Діріл | 5,9 м/с² (0,6 г) төмен |
| Қоршау | IP20, қабырғаға аспа немесе шкаф, тік орнату |
| Тарату жүйесі | TN, TT |
| EMC / қауіпсіздік | IEC 61800-3 (C3); IEC 61800-5-1 |
Дискінің тізімделген ең жоғары тұрақты кіріс кернеуі 900 В тұрақты және ұсынылатын MPPT жұмыс диапазоны 450–600 В тұрақты. Бұл мәндер әртүрлі мақсаттарға қызмет етеді: максималды кіріс кернеуі жоғарғы шек болып табылады, ал MPPT диапазоны қалыпты фотоэлектрлік жұмысқа қатысты.
Жүйені жобалау кезінде массивтің ашық тізбектегі кернеуі мен жұмыс кернеуі бөлек бағалануы керек. Максималды кіріс кернеуін PV массивінің мақсатты жұмыс кернеуі ретінде пайдаланбаңыз.
Көрсетілген басқару әдістері сенсорсыз векторлық басқару (SVC) және V/F басқару болып табылады. SVC кезінде көрсетілген іске қосу моменті 0,5 Гц жиілікте 150% құрайды. Берілген жылдамдық диапазоны 1:100, жылдамдық тұрақтылығының дәлдігі ±0,5%.
Қозғалтқыштың нақты өнімділігі қозғалтқыш параметрлеріне, жүктеме сипаттамаларына, орнату жағдайларына және іске қосу параметрлеріне байланысты.
Кірістірілген PID функциясын қажетті сенсорлар мен жүйе конфигурациясы қамтамасыз етілген қысымды, ағынды немесе температураны қамтитын жабық циклды басқару қолданбалары үшін пайдалануға болады.
Байланыс Modbus RTU арқылы RS485 арқылы жүзеге асырылады. Қол жетімді сандық және аналогтық кірістер мен шығыстар конфигурацияланған басқару және бақылау функцияларын қолдайды.
Қорғау функциялары қозғалтқышты дұрыс таңдауды, электрлік қорғанысты, сымдарды қосу тәжірибесін немесе жүйені іске қосуды алмастырмайды.
Тізімдегі шамадан тыс жүктеме рейтингтері:
| Шамадан тыс жүктеме деңгейі | Ұзақтығы |
|---|---|
| Номиналды токтың 150% | 60 секунд |
| Номиналды токтың 170% | 12 секунд |
| Номиналды токтың 190% | 1,5 секунд |
Бұл рейтингтер көрсетілген қысқа мерзімді шамадан тыс жүктеме сыйымдылығын сипаттайды. Олар белгілі бір сорғыны іске қосу талаптарына сәйкестігін өздігінен белгілемейді. Таңдау кезінде қозғалтқыштың номиналды тогы, үдеу уақыты және жүктеме сипаттамалары тексерілуі керек.
Мотор рейтингі, сорғы жұмысы және қол жетімді PV массиві жетек сипаттамаларына сәйкес келетін суару сорғы жүйелерінде бағалау үшін қолайлы. Жүйені конфигурациялау кезінде су қажеттілігін, жалпы бауды және учаскенің күн жағдайларын ескеру қажет.
Үйлесімді шикі суды қабылдау және тасымалдау сорғылары үшін қарастырылуы мүмкін. Модельді таңдамас бұрын қозғалтқыш тогын, қажетті жұмыс жиілігін, басқару талаптарын және кез келген резервтік қуатты реттеуді растаңыз.
Жалпы мақсатты режимде жетекті технологиялық суды тасымалдау, салқындату суының айналымы және ауыспалы жиілікті басқаруды қажет ететін басқа қозғалтқышпен басқарылатын жүйелерді қоса, үйлесімді өнеркәсіптік сорғы қолданбалары үшін пайдалануға болады.
Шектеулі немесе ауыспалы тордың қолжетімділігі бар қондырғылар үшін дискіні тиісті түрде жобаланған резервтік қоректендіргіші бар күн сорғы жүйесінің бөлігі ретінде бағалауға болады. Арнайы орнату үшін резервтік көшірме көзі, ауыстыру тәртібі және жұмыс реттілігі расталуы керек.
Мотор тақтайшасын, номиналды токты, кернеуді, қуатты және жұмыс талаптарын тексеріңіз. Әрбір сорғы қозғалтқышымен үйлесімділікті орнату үшін дискінің номиналды қуатының өзі жеткіліксіз.
Модуль спецификацияларын растаңыз және тораптың күтілетін ең төменгі температурасы бойынша жол кернеуін есептеңіз. Ең көп есептелген Voc дискінің тұрақты ток кірісінің шегінде қалуына және қалыпты жұмыс MPPT ауқымымен үйлесімді екеніне көз жеткізіңіз.
Тордың немесе генератордың жұмысы қажет болса, орнату үшін белгіленген айнымалы ток көзінің кернеуін, жиілігін, сыйымдылығын, сымдарды және ауыстыру құрамдастарын тексеріңіз. Модельдің электр схемасын орындамай, қуат көздерін қоспаңыз немесе ауыстырмаңыз.
Ұзындығы 50 м-ден асатын мотор кабельдері үшін шығыс реакторының ұсыныстары мен рұқсат етілген кабель ұзындығы үшін қолданыстағы нұсқаулықты тексеріңіз. Кабель ұзындығы, қозғалтқышты оқшаулау және орнату шарттары шығыс қосылымының жарамдылығына әсер етеді.
Қоршаған ортаның температурасын, биіктігін, желдету және қоршау жағдайларын есепке алу. Орнату белгіленген жұмыс шарттарынан асып кеткенде, шектеу талаптарын қолдану керек.
IP20 корпусы судың түсуінен қорғауды қамтамасыз етпейді. Дискіні белгіленген қорғаныс дәрежесіне, температураға және желдету талаптарына сәйкес келетін ортаға және қоршауға орнатыңыз.
250 Вт-та 18 модульдің тоғыз жолы немесе 300 Вт-та 15 жолдың тоғыз жолы, бұл 162 немесе 135 модуль. Мұны бастапқы нүкте және өлшем ретінде күнделікті су көлемі мен жалпы су көлеміне қатысты қарастырыңыз, себебі массив қозғалтқыштың рейтингін емес, өнімділікті анықтайды.
Иә. R, S және T құрылғыларындағы кез келген 380 В үш фазалы көз резервтік қуат ретінде жұмыс істейді. Р8-15 мәнін электр желісін немесе генератор жұмысын мәжбүрлеу үшін 2-ге немесе автоматты ауыстыру үшін 0-ге орнатыңыз. Алдымен генератор кернеуінің тұрақтылығын растаңыз, себебі диск кез келген түрлендіргіш сияқты асқын немесе төмен кернеуде іске қосылады.
Үй ішінде, тікелей күн сәулесі түспейтін жерде, коррозиялық немесе тұтанғыш газ, электр өткізгіш шаң жоқ. Қоршаған орта -10°C-тан 50°C-қа дейін, 40°C-тан жоғары, 95% RH төмен ылғалдылық, конденсациясыз 1000 м-ден төмен биіктік, діріл 5,9 м/с² төмен. Қоршау IP20, сондықтан шкаф немесе таза сорғы үйі қажет.
Нұсқаулық сорғы жетектен 50 м-ден асатын жерді ұсынады, бұл осы масштабта жиі кездеседі. Ол қозғалтқыштың оқшаулауын ұзын кабельдердегі шағылысқан кернеуден қорғайды және жұмыс кезінде орамның бұзылуы қаупін азайтады.
60 с ішінде номиналды токтың 150%, 12 с үшін 170% және 1,5 с үшін 190%. 37 кВт қондырғыда, бұл минутына 112,5 А, үлкен су астындағы қондырғының іске қосылуы үшін және өтпелі жүктеменің жоғарылауы үшін жеткілікті.
Иә. Оны жалпы мақсаттағы режимде тапсырыс беріңіз және P8-00 жеткізілім алдында сәйкес орнатылады, бұл сізге SVC немесе V/F басқаруы, PID, Modbus және толық қорғаныс жиынтығы бар стандартты инверторды береді. Күн сорғы режимі басқа нұсқа болып табылады. Жобаға қайсысы қажет екенін айтыңыз. Күн сорғы режиміндегі қондырғы кейіннен P8-00 0-де жалпы мақсатқа ауыстырылады, бұл қайтару емес, параметрдің өзгеруі.
Бізге сорғының рейтингін, жалпы қуатын, тәуліктік су көлемін және сайттың орнын жіберіңіз, біз диск үлгісін, массив конфигурациясын және тұрақты токтан қорғау тізімін бір пакет ретінде қайтарамыз. Баға, жеткізу уақыты және OEM шарттары бірге келтірілген, осылайша сіз бір құжатта тұтынушыға бәрін ала аласыз.
