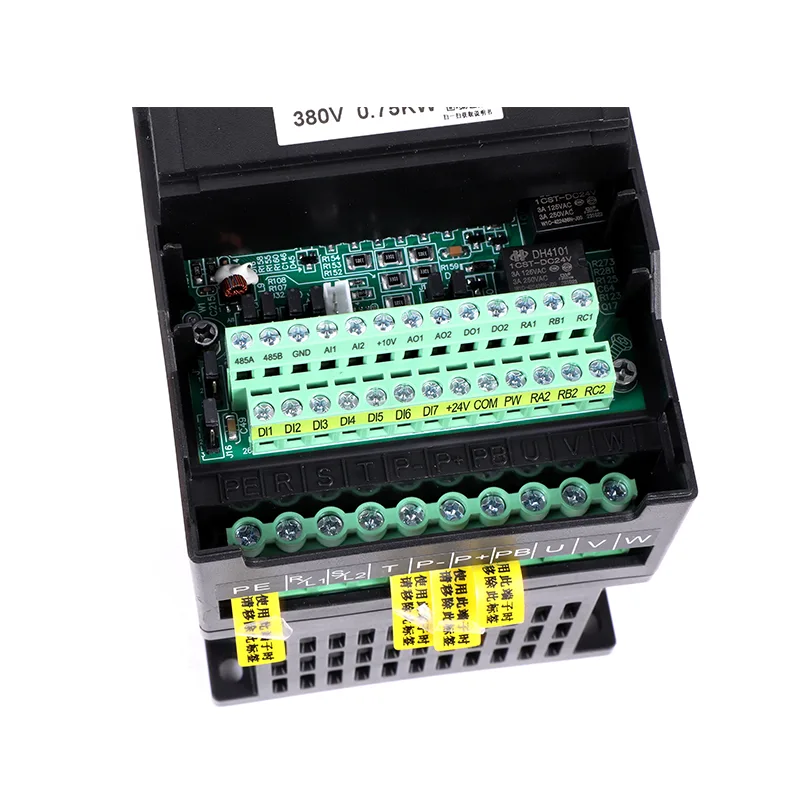

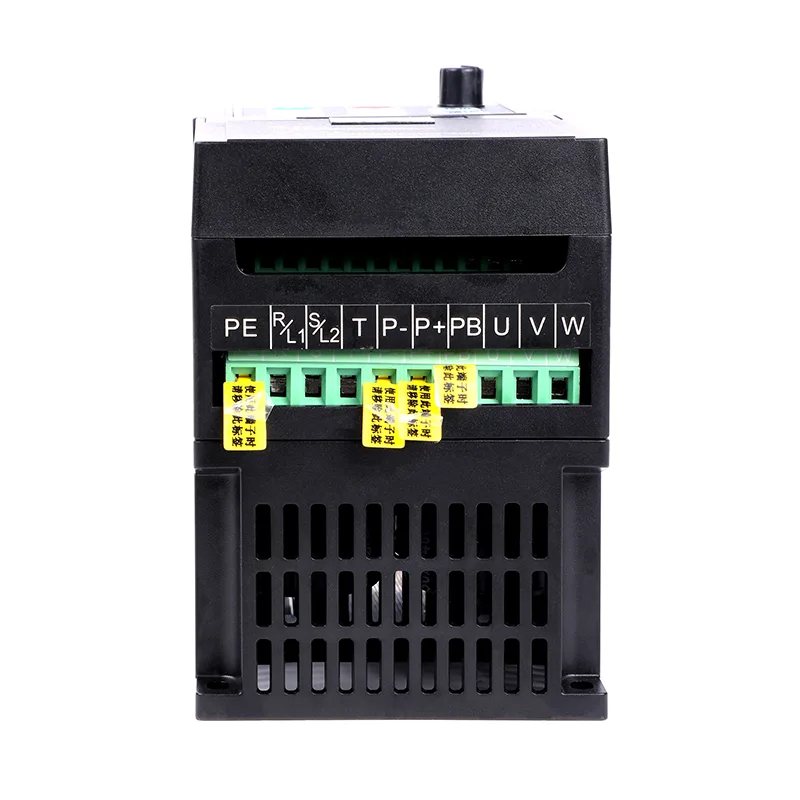

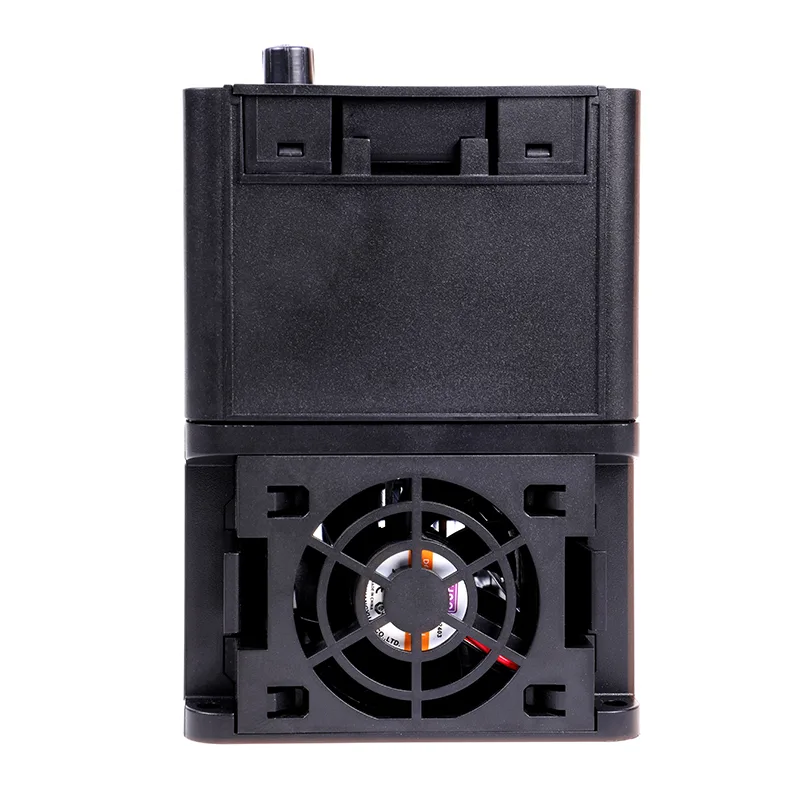

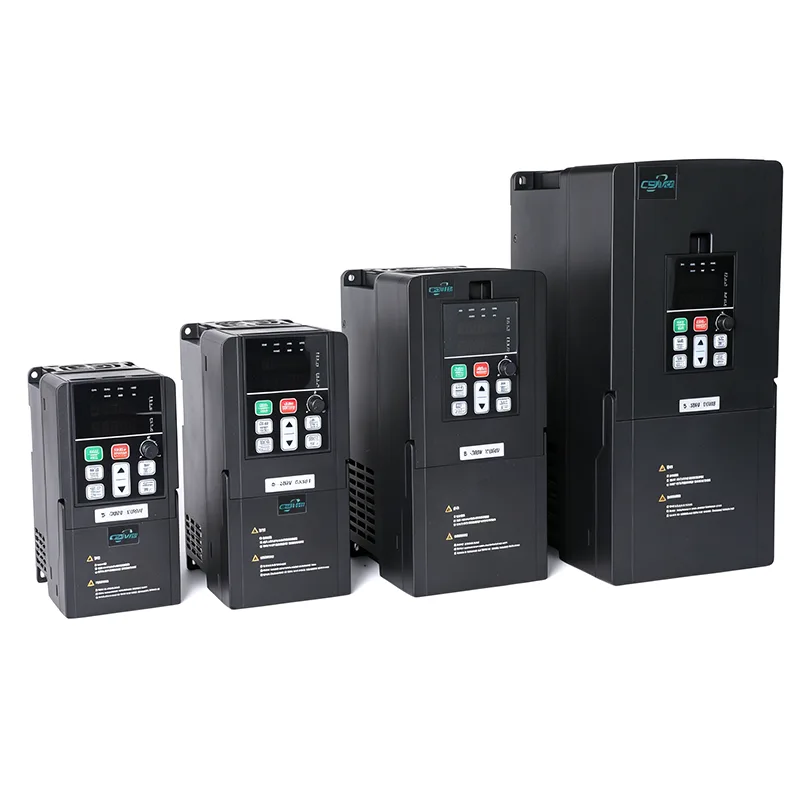

3 фазалы қозғалтқышқа арналған 320 кВ VFD инверторы

3 фазалы қозғалтқышқа арналған CSIVEI 320 кВ VFD инверторы үш фазалы қозғалтқышты басқаруға арналған әмбебап бастапқы деңгейдегі жетек болып табылады. Шағын өнеркәсіптік жабдықтарға, шеберхана машиналарына және жеңіл автоматтандыру тапсырмаларына арналған, ол ықшам кеңістікте сенімді өнімділікті ұсынады. V/F және сенсорсыз векторлық басқару режимдері, кірістірілген PID контроллері және сыртқы пернетақтаға немесе қашықтан басқаруға қолдау көрсетіледі. Жанама орнату мүмкіндігі бар IP20 корпусы панельді тиімді орнатуға мүмкіндік береді. Оңай параметр конфигурациясы және берік конструкциясы бар ол негізгі қозғалтқыш жылдамдығын басқару қолданбалары үшін берік негіз береді.

Өнім параметрлері

Типтік қолданбалар

3 фазалы қозғалтқышқа арналған CSIVEI 320 кВ VFD инверторы өте жоғары қуатты қозғалтқышты басқаруға арналған соңғы шешім болып табылады:

Мега сорғылар – ауқымды сумен жабдықтау, су тасқынына қарсы сорғы станциялары

Тау-кен және пайдалы қазбалар – ірі ұнтақтау диірмендері, өнімділігі жоғары ұсақтағыштар

Мұнай және газ – магистральдық құбыр сорғылары, газ турбиналық стартерлер, компрессорлық станциялар

Цемент – айналмалы пеш жетектері, үлкен желдеткіштер

Теңіз қозғалтқышы – кемелерге арналған негізгі қозғаушы жетектер

Үздіксіз ауыр жұмыс істеу үшін әзірленген бұл диск жетілдірілген термиялық басқару, артық салқындату және кең диагностикалық мүмкіндіктерге ие.

Қолданбаға тән мүмкіндіктер

CSIVEI VFD сериясы жалпы өнеркәсіптік қолданбаларға бейімделген, жүйе дизайнын жеңілдететін және өнімділікті арттыратын арнайы функцияларды қамтиды.

Сорғы мен желдеткішті басқаруға арналған кірістірілген PID – Тұрақты қысымды сумен жабдықтау, HVAC жүйелері және желдету қолданбалары үшін өте қолайлы. Жетек қысым немесе ағын сенсорларынан тікелей енгізуді қабылдайды және орнатылған мәнді сақтау үшін жылдамдықты автоматты түрде реттейді.

Динамикалық тежеу ​​– таңдаулы үлгілерде орнатылған тежеу ​​блогы сыртқы тежеу ​​резисторларын қосуға мүмкіндік береді, бұл крандар, көтергіштер және центрифугалар сияқты қолданбалар үшін жылдам баяулауды және дәл тоқтатуды қамтамасыз етеді.

Flying Start (Ұшатын старт) – жетек айналмалы қозғалтқышты алдымен оны тоқтатпай біркелкі түсіре алады, жел диірмені желдеткіштері немесе еркін айналмалы жүктері бар қолданбаларда жағымсыз өшуді болдырмайды.

Өрт режимі (Өрт сөндіруші режимі) – Өртке қарсы қолданбаларда диск ақаулық жағдайларын жоққа шығарып, төтенше жағдайлар кезінде маңызды желдету немесе сумен жабдықтау жүйелері жұмыс істеп тұруын қамтамасыз ету үшін жұмысын жалғастыра алады.

Сорғыны тазалау функциясы – сорғыны мезгіл-мезгіл кері бағытта айналдырып, лас суда немесе ағынды суларды қолдануда масштабтау мен бітелуді болдырмау, сорғының қызмет ету мерзімін ұзарту және техникалық қызмет көрсетуді азайту.

Жиі қойылатын сұрақтар

VFD құрылғысын ашық ауада немесе жууға болатын орталарда пайдалана аламын ба?

Стандартты IP20 дискілері таза, құрғақ панельде болуы керек. Сыртқы немесе қатал орталар үшін CSIVEI жоғары IP рейтингтерін ұсынады:

IP40 – тоқыма фабрикалары немесе ағаш өңдеу сияқты шаңды орындар үшін жақсы

IP54/IP55 – шаң өткізбейтін және шашырамайтын; сыртқы қоршаулар мен жуылатын жерлер үшін жұмыс істейді

IP66 – шаң өткізбейтін және қуатты су ағындарын өңдейді; тағамды өңдеуге, көлік жууға немесе қосымша қоршаусыз ашық ауада пайдалануға жарамды

Егер коррозиялық газдар болса, ПХД-ға конформды жабу ұсынылады.

Мен қалай дұрыс таңдаймын3 фазалы қозғалтқышқа арналған 320 кВ VFD инверторыменің моторым үшін?

Бірнеше нәрсені ескеру қажет:

Мотор қуаты — VFD сәйкес болуы немесе қозғалтқыштың номиналдылығынан сәл үлкенірек болуы керек.

Кіріс кернеуі — бір фазалы 230 В немесе үш фазалы 400 В, оның қуат көзіне сәйкес келетініне көз жеткізіңіз.

Жүктеме түрі — конвейерлер немесе экструдерлер сияқты тұрақты момент жүктемелері әдетте қозғалтқыш қуатының 100-120% мөлшерінде VFD өлшемін қажет етеді. Желдеткіштер мен сорғылар сияқты айнымалы момент жүктемелері көбінесе қозғалтқыш қуатына сәйкес келетін VFD пайдалана алады, сонымен қатар сіз энергияны үнемдейсіз.

Қоршаған орта — шаңды, ылғалды немесе сыртқы орындар үшін жоғарырақ IP рейтингін таңдаңыз (IP40, IP54, IP66) немесе дискіні қорғалған корпусқа салыңыз.

Байланыс — PLC немесе SCADA құрылғысымен сөйлесу қажет болса, диск жетегінің протоколыңызды қолдайтынын тексеріңіз (Modbus RTU стандартты; Profibus, Ethernet/IP, т.б. қосымша).

Екінші пікірді алғыңыз келсе, CSIVEI-де өлшем құралы мен техникалық қолдау бар.

Маған сыртқы тежеу ​​резисторы керек пе?

Байланысты. Егер сізге жылдам баяулау қажет болса немесе жүктеме жоғары инерцияға ие болса, мысалы, центрифугалар, крандар, көтергіштер немесе орауыштар - иә, сізге қажет болады. Ішкі тежеу ​​блогы бар дискілерде резистор шамадан тыс кернеу ақауларын болдырмау және тоқтау уақытын қысқарту үшін қалпына келетін энергияны өңдейді. Баяуырақ баяулауы бар желдеткіштер мен сорғылар үшін әдетте оны өткізіп жіберуге болады.

Дискінің ішіне қандай қорғаныс құралдары орнатылған?

CSIVEI дискілері қорғаныстардың берік жиынтығын қамтиды: асқын кернеу, төмен кернеу, артық ток, қысқа тұйықталу, артық температура (қыздырғыш), кіріс немесе шығыстағы фазалық жоғалту және қозғалтқыштың шамадан тыс жүктелуі (электрондық термиялық жүктеме, I²t). Бұл заттардың сенімді жұмыс істеуіне және жабдықтың қызмет ету мерзімін ұзартуға көмектеседі.

Бір VFD-ден бірнеше қозғалтқышты іске қосуға болады ма?

Иә, бірнеше қозғалтқышты бір дискіден параллельді іске қосуға болады, тек: жалпы ток тартылуы дискінің шығыс рейтингінде қалады, әр қозғалтқыштың өзінің термиялық шамадан тыс жүктемеден қорғанысы бар және сіз V/F басқаруын пайдаланып жатсаңыз (көп қозғалтқышты орнату үшін векторлық басқару ұсынылмайды). Бұл қозғалтқыштар бірге бірдей жылдамдықпен жұмыс істейтін желдеткіш массивтерге, конвейер секцияларына немесе сорғы станцияларына тән.

Тұтынушы жағдайы: өнеркәсіптік желдеткіш желдеткіш

Жиһаз шығаратын кәсіпорын шаң жинау жүйесі үшін ауа ағынын дәл бақылауды қажет етеді. Желдеткіштердің толық жылдамдықпен үздіксіз жұмыс істеуі тиімсіз болды және шамадан тыс шуды тудырды.

Шешім: 3 фазалы қозғалтқышқа арналған CSIVEI 320 кВ VFD инверторы желдеткіш жылдамдығын реттеу үшін қысым датчигі каналының қысымын бақылайтын негізгі сору желдеткішіне орнатылды.

Нәтижелер:

Желдеткіш жылдамдығы шаң жинау сұранысына сәйкес автоматты түрде реттеледі

Жартылай жүктемеде жұмыс істегенде 45% энергия үнемдеу

Шу деңгейі 12 дБ төмендеп, жұмыс жағдайын жақсартады

Желдеткіш мойынтіректері мен белдіктерінің механикалық тозуын азайтады

Жүйе енді қоршаған ортаға сәйкестік пен операциялық тиімділік көрсеткіштеріне сәйкес келеді.
