CSIVEI 4,0 кВт/5,5 кВт 1 фазалы 230 В күн сорғысы және жалпы мақсаттағы инвертор VFD 4,0 кВт немесе 5,5 кВт қозғалтқыштарды пайдалануды қажет ететін, бірақ үш фазалы қосылымнан гөрі бір фазалы айнымалы ток көзі бар тораптарға арналған. VFD-PC10-4.0G-S2-MK 17 А шығыс тогын береді, ал VFD-PC10-5.5G-S2-MK 25 А береді. Олардың тізімделген айнымалы ток кіріс токтары тиісінше 32 А және 45 А, сондықтан нақты кіріс тогы үшін қоректендіру тізбегі, ажыратқыш және кабель таңдалуы керек.
Тұрақты ток жағында жетек өзінің кернеу шектері үшін конфигурацияланған фотоэлектрлік массивді қабылдайды. Ұсынылған MPPT диапазоны 250–350 В тұрақты ток, ұсынылатын массивтің ашық тізбектегі кернеу диапазоны 360–430 В тұрақты ток және ең жоғары тұрақты ток кіріс кернеуі 450 В тұрақты. Бұл шектеулер жолдар параллель қосылғанда немесе массив модульдің ашық тізбегінің кернеуі көтерілуі мүмкін суық жағдайларда жұмыс істегенде өте маңызды.
Күн сорғы режимі (P8-00 = 1): Драйвер фотоэлектрлік сорғы үшін MPPT пайдаланады және әлсіз жарықты өңдеу, аз жүктемеден қорғау және су деңгейін басқару опцияларын қоса, сорғыға қатысты функцияларды қамтамасыз етеді. Тордың сақтық көшірмесі орнатудың бір бөлігі болған кезде, ауыстыру параметрлері мен сыртқы коммутация құрылымы нұсқаулыққа сәйкес конфигурациялануы керек.
Жалпы мақсаттағы режим (P8-00 = 0): Драйвер SVC немесе V/F басқаруы, кірістірілген PID және RS485 Modbus RTU байланысы бар кәдімгі инвертор ретінде жұмыс істейді. Бұл режимді үйлесімді сорғылар, желдеткіштер, үрлегіштер және басқа қозғалтқышпен басқарылатын жабдық үшін күн сорғысын басқару функциясын қолданбай пайдалануға болады.
Жұмыс режимін жөнелту алдында орнатуға және қолданба талаптары өзгерген кезде P8-00 арқылы өзгертуге болады. Бұл дистрибьюторлар мен орнатушыларға қозғалтқыштың сәйкес рейтингтерін, сымдарды және параметр параметрлерін ескере отырып, дискіні кейінірек қайта конфигурациялау мүмкіндігін сақтай отырып, мақсатты пайдалануды анықтауға мүмкіндік береді.
Күн сорғысы үшін 4,0 кВт/5,5 кВт 1 фазалы 230 В күн сорғы және жалпы мақсаттағы инвертор VFD үлгіге тән жол схемасын пайдаланады: 4,0 кВт нұсқасы екі параллель жолды пайдаланады, ал 5,5 кВт нұсқасы үшеуін пайдаланады. 37±1 В, 250 Вт±5 Вт модульдерімен кесте әр жолға 11 модульді көрсетеді; 45±1 В, 300 Вт±5 Вт модульдері бар, ол әр жолға 9 модульді көрсетеді. Жиымды қосар алдында таңдалған модуль деректерін және жергілікті температура жағдайларын пайдаланып жолдың ашық тізбегінің кернеуін есептеп, оны диск жетегінде көрсетілген шектерде ұстаңыз.
Сақтау ыдысын пайдаланатын немесе ұңғымадағы судың қолжетімділігіне байланысты қондырғылар үшін диск су деңгейін енгізу опцияларын және аз жүктемеден қорғауды қолдайды. Жасанды интеллект су деңгейін анықтауды P8-19 және P8-20 арқылы орнату шегі мен ұйқының кешігуімен P8-18 арқылы конфигурациялауға болады. Төмен жүктемені қалпына келтіру әрекеті P8-26 арқылы конфигурацияланады. Бұл функциялар дұрыс сенсорлар мен параметрлер орнатылған кезде сорғы жұмысын резервуар деңгейімен және судың қолжетімділігімен үйлестіруге көмектеседі.
| Элемент | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Қолданылатын қозғалтқыш | 4,0 кВт / 5 HP | 5,5 кВт / 7,5 HP |
| Номиналды сыйымдылық | 5,9 кВА | 11 кВА |
| Кіріс ток | 32 А | 45 А |
| Шығу тогы | 17 А | 25 А |
| Айнымалы ток кіріс кернеуі | Айнымалы ток 1 PH 220 В (-15%) - 240 В (+10%) | |
| Макс. Тұрақты кіріс кернеуі | 450 В тұрақты ток | |
| Ұсынылған Voc диапазоны | 360 - 430 В тұрақты ток | |
| Ұсынылған MPPT ауқымы | 250 - 350 В тұрақты ток | |
| Бастау кернеу диапазоны | 160 - 450 VDC, параметр реттеледі | |
| Номиналды шығыс кернеуі | 3 PH немесе 1 PH 220 В айнымалы ток | |
| Шу деңгейі | 50 дБА макс. |
| Үлгі | 37±1 В модульдер, 250 Вт±5 Вт | 45±1 В модульдер, 300 Вт±5 Вт | ||
| Әр жолға арналған модульдер | Жолдар | Әр жолға арналған модульдер | Жолдар | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Элемент | Техникалық сипаттама |
| Номиналды жиілік | 50/60 Гц |
| Кіріс жиілігі диапазоны | ±5% (47,5 - 63 Гц) |
| Шығу кернеуі | 0 кіріс кернеуіне |
| Шығу жиілігі | 0,1 - 500 Гц |
| Максималды жиілік | 0 - 500 Гц (SVC және V/F басқару) |
| Тасымалдаушы жиілігі | 0,8 кГц-тен 8 кГц-ке дейін, жүктеуге автоматты түрде реттеледі (16 кГц-ке дейін қолдау көрсетіледі) |
| Жиілік рұқсаты | Сандық параметр 0,01 Гц; аналогтық параметр максималды жиіліктің 0,025% |
| Басқару режимі | Сенсорсыз векторлық басқару (SVC); V/F басқару |
| Іске қосу моменті | 0,5 Гц / 150% (SVC) |
| Жылдамдық диапазоны | 1:100 (SVC) |
| Жылдамдық тұрақтылығының дәлдігі | ±0,5% (SVC) |
| Шамадан тыс жүктеме сыйымдылығы | 60 с үшін 150% номиналды ток; 12 с үшін 170%; 1,5 с үшін 190% |
| Моментті күшейту | Автоматты моментті күшейту; қолмен 0,1%-дан 30,0%-ға дейін арттыру |
| V/F қисығы | Сызықтық, көп нүктелі және шаршы қисық (1,2 / 1,4 / 1,6 / 1,8 / 2,0 қуат) |
| V/F бөлу | Толық бөлу, жартылай бөлу |
| Жеделдету/баяулау | Сызықтық немесе S-қисығы, 0,0-ден 6500,0 с |
| Тұрақты ток тежеу | Бастау жиілігі 0,00 Гц максималды жиілікке дейін; уақыт 0,0 - 36,0 с; ағымдағы 0,0% - 100,0% |
| JOG басқару | JOG жиілігі 0,00 Гц-тен максималды жиілікке дейін (әдепкі 5 Гц); жеделдету/баяулау 0,0 - 6500,0 с |
| Кірістірілген PID | Иә, сыртқы контроллері жоқ қысым, ағын немесе температура тұйық контуры үшін |
| AVR | Тор кернеуі өзгерген кезде шығыс кернеуі тұрақты болады |

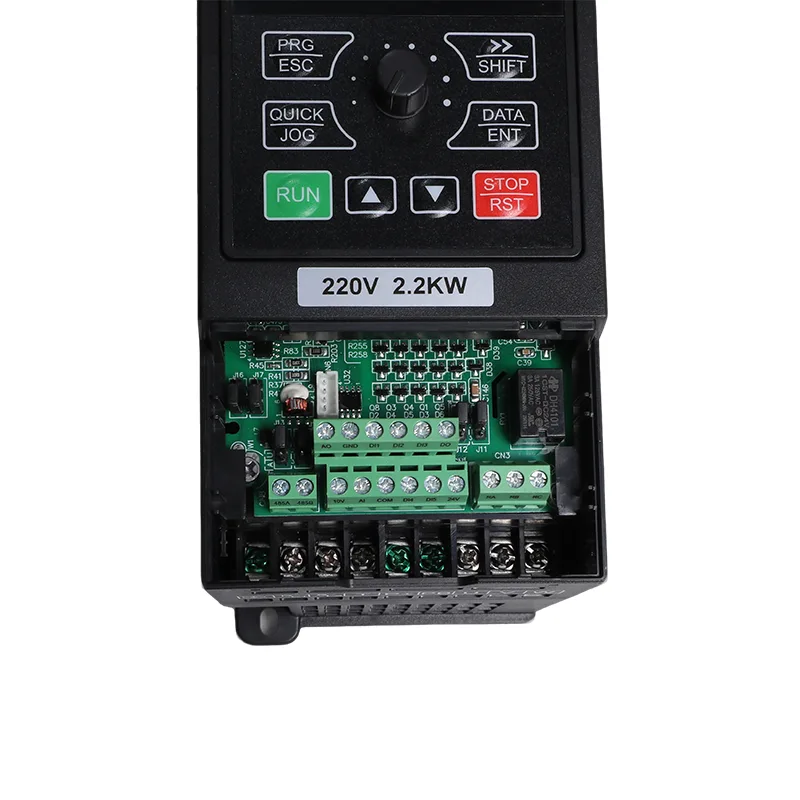

| Кіріс терминалдары | 5 сандық кіріс, DI5 50 кГц-ке дейінгі жоғары жылдамдықты импульсті қолдайды; 1 аналогтық кіріс 0-10 В немесе 0-20 мА; 1 пернетақта потенциометрінің кірісі |
| Шығару терминалдары | 50 кГц дейінгі 1 жоғары жылдамдықты импульстік шығыс; 1 реле шығысы; 1 аналогтық шығыс 0-20 мА немесе 0-10 В |
| Байланыс | RS485, Modbus RTU |
| Қорғау | Қозғалтқышты қосу кезінде қысқа тұйықталуды анықтау, шығыс фазасының жоғалуы, артық ток, артық кернеу, төмен кернеу, артық температура, шамадан тыс жүктеме, төмен жүктеме, әлсіз жарық |
| Жұмыс температурасы | -10°C - 50°C; 40°C жоғары 1°C үшін 1% төмендету |
| Сақтау температурасы | -20°C - 60°C |
| Ылғалдылық | 95% RH төмен, конденсация жоқ |
| Биіктік | 1000 м төмен; 1000 м-ден 3000 м-ге дейін 100 м-ге 1% төмендету |
| Діріл | 5,9 м/с² (0,6 г) төмен |
| Қоршау | IP20, қабырғаға аспа немесе шкаф, тік орнату |
| Тарату жүйесі | TN, TT |
| EMC / қауіпсіздік | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 кВт және 5,5 кВт модельдері 17 А және 25 А шығыс тогын қамтамасыз етеді. SVC іске қосу моменті 0,5 Гц жиілікте 150%, 60 секунд ішінде 150% номиналды ток шамадан тыс жүктеме сыйымдылығымен көрсетілген. Олардың 32 А және 45 А кіріс-ток көрсеткіштері дұрыс жабдықтауды, ажыратқышты және кабельді таңдауды маңызды етеді.
4,0 кВт моделі екі жолды, ал 5,5 кВт моделі үш жолды пайдаланады. Жиымды ұсынылған 360–430 В тұрақты ток тізбегінің ауқымында және максималды 450 В тұрақты токта ұстаңыз; параллель жолдар үшін PV сөндіргішті және біріктіргіш қорапты пайдаланыңыз.
Төмен жүктемеден қорғау және конфигурацияланатын су деңгейін анықтау сәйкес кірістер мен параметрлер орнатылған кезде сорғыны өшіруді және қайта іске қосу логикасын қолдайды.
P8-00 күн сорғы режимін немесе жалпы мақсаттағы режимді таңдайды. Соңғысы SVC/V/F басқаруын, кірістірілген PID және RS485 Modbus RTU қолдайды.
Жиым жетектен 10 м-ден астам жерде болғанда, II типті кернеуден қорғау құрылғысын пайдаланыңыз. Нұсқаулық сорғы кабелі 50 м асқанда шығыс реакторын ұсынады.
4,0 кВт/5,5 кВт 1 фазалы 230 В күн сорғысы және жалпы мақсаттағы инвертор VFD 4,0 кВт немесе 5,5 кВт қозғалтқыш қуатын қажет ететін, бірақ үш фазалы электр желісін пайдалана алмайтын қондырғыларға арналған. Оның күн сорғысының конфигурациясы суды қолдану үшін қолайлы, ал жалпы мақсаттағы режим оны мотормен басқарылатын үйлесімді жабдыққа пайдалануды кеңейтеді.
5,5 кВт моделінің тізімделген кіріс тогы 45 А. Қоректендіргіш, ажыратқыш және кабель орнату тоғы мен қолданыстағы электр талаптарына сай болуы керек. Күн қуаты қол жетімді болған кезде күнмен жұмыс істеу желіден алынатын энергия мөлшерін азайтуы мүмкін, бірақ желіні нақты пайдалану массивке, сорғы жүктемесіне және жұмыс жағдайларына байланысты.
Ұсынылған массив конфигурациясы жоғарырақ 5,5 кВт моделі үшін көбірек фотоэлектрлік сыйымдылықты қамтамасыз етеді. В кестесінде 5,5 кВт нұсқасы үшін үш параллель жолдар және 4,0 кВт нұсқасы үшін екеуі келтірілген. Модуль мен түрлендіргіштің сипаттамаларына сәйкес массивтің жалпы қуатын, ашық тізбектің кернеуі мен ток мәнін растаңыз.
PV және желі қосылымдары, коммутация құрылғылары және параметр параметрлері таңдалған жұмыс режимі үшін iMaster нұсқаулығына сәйкес болуы керек. Көрсетілген тізбек және қорғаныс жүйесі рұқсат етпесе, күн және желі қосқыштарын бір уақытта жаппаңыз. Іске қосу және ауыстыру параметрлері, соның ішінде P8-15, өндірушінің электр схемасына сәйкес қолданылуы керек.
Кабельдің өлшемін жиым тоғына, кабель ұзындығына, орнату шарттарына және қолданыстағы электр талаптарына сәйкес белгілеңіз. Сыртқы фотоэлектрлік қызметке жарамды кабельді пайдаланыңыз. Орнату нұсқаулығы жолдар параллель қосылған кезде PV кірісіндегі тұрақты ток ажыратқышты және фотоэлектрлік біріктіргіш қорабын көрсетеді.
Су жүктемесінің жоғалуы сияқты жағдайларды анықтау үшін төмен жүктемеден қорғаныс қамтамасыз етілген. Берілген параметр ақпаратында 25% анықтау деңгейі, 60 с растау уақыты және 120 с қалпына келтіру кідірісі көрсетілген. Деңгей зонды қолданылса және сәтсіз болса, диск E43 хабарлауы мүмкін. Конфигурацияланған шектер мен кідірістерді нақты сорғы мен орнатуға қатысты тексеріңіз.
Иә. P8-00 күн сорғы режимін немесе жалпы мақсаттағы режимді таңдайды. Жалпы мақсаттағы режим SVC немесе V/F басқаруын, кірістірілген PID және Modbus RTU-ды қолдайды. CSIVEI жөнелту алдында сұралған режимді орната алады, ал жұмыс режимін қолданба мен сым қолайлы болған кезде параметр параметрі арқылы кейінірек өзгертуге болады.
OEM брендін және жөнелту алдындағы параметр конфигурациясын сұрау кезінде талқылауға болады. CSIVEI қол жетімді келісімді, бағаны және кестені растауы үшін қажетті мөлшерді және өнер туындысын белгілеңіз.
