CSIVEI 4,0 кВт/5,5 кВт 3 фазалы 380 В күн сорғысын және фотоэлектрлік сорғыны басқаруды немесе әдеттегі айнымалы жиілікті жұмысты қажет ететін үш фазалы қозғалтқыш жүйелеріне арналған жалпы мақсаттағы инвертор VFD шығарады. VFD-PC10-4.0G-T4 және VFD-PC10-5.5G-T4 үлгілері тиісінше номиналды шығыс токтары 9 А және 13 А болатын 4,0 кВт және 5,5 кВт қозғалтқыш көрсеткіштерін қамтиды. Екі модель де 380 В (-15%) пен 440 В (+10%) аралығындағы үш фазалы айнымалы ток кірісін қабылдайды.
Серия бір инвертор платформасында күн сорғысын басқаруды жалпы мақсаттағы қозғалтқышты басқарумен біріктіреді. Таңдалған жұмыс режимі дискінің қуат көзі мен қозғалтқыш жұмысын қалай басқаратынын анықтайды, ал кірістірілген басқару және қорғау функциялары сорғы қондырғыларын, сондай-ақ үйлесімді желдеткіштерді, үрлегіштерді және технологиялық машиналарды қолдайды. Баға ұсынысын сұраған кезде, сәйкес үлгі мен конфигурацияны орнатуға көмектесу үшін қозғалтқыштың атау тақтайшасының рейтингтерін және тағайындалған қолданбаны көрсетіңіз.
4,0 кВт/5,5 кВт 3 фазалы 380 В күн сорғысы және жалпы мақсаттағы инвертор VFD P8-00 параметрі арқылы таңдалған екі жұмыс режимін қолдайды.
Күн сорғысының режимі — P8-00 = 1
Бұл режимде жетек MPPT басқаруымен және автоматты торды ауыстыру функцияларымен үйлесімді сорғыны басқару үшін фотоэлектрлік қуатты пайдаланады. Күн энергиясы жеткіліксіз болған кезде конфигурацияланған ауыстыру реті жүйеге желілік қуатты пайдалануға мүмкіндік береді. Бұл қондырғы жұмыс күнінің бір бөлігінде күн энергиясы қолжетімді ауылшаруашылық суару, ұңғымаларды сумен жабдықтау және басқа сорғы қолданбалары үшін жарамды.
Жалпы мақсаттағы режим — P8-00 = 0
Бұл режимде жетек сораптарды, желдеткіштерді, үрлегіштерді және технологиялық машиналарды қоса, үйлесімді қозғалтқыштар үшін әдеттегі айнымалы жиілікті инвертор ретінде жұмыс істейді. Датчиксіз векторлық басқару (SVC) және V/F басқаруы фотоэлектрлік сорғы функциясын пайдаланбай әртүрлі қозғалтқышты басқару талаптарын қолдайды.
CSIVEI жөнелту алдында жұмыс режимін конфигурациялай алады. Режимді орнату талаптары өзгерген кезде дискіні басқа қолданбаға қайта тағайындауға мүмкіндік беретін P8-00 реттеу арқылы да өзгертуге болады. Тиісті параметрлер мен сымдар таңдалған жұмыс режиміне сәйкес болуы керек.
Ұсынылған фотоэлектрлік массив инвертордың рейтингіне және модульдердің электрлік сипаттамаларына байланысты. В кестесінде екі модуль опциясы үшін модуль және жол конфигурациялары берілген: 250 Вт±5 Вт есептелген 37±1 В модульдер және 300 Вт±5 Вт-қа есептелген 45±1 В модульдер.
Тұрақты токтың негізгі шектері:
Тізбекті тізбектегі кернеу модульдің нақты кернеуі мен күтілетін жұмыс температурасына қатысты бағалануы керек. Параллельді жолды реттеулер ұсынылған конфигурацияға және қолданыстағы тұрақты токтан қорғау талаптарына сәйкес келуі керек. Жиымды көрсетілген кернеу шегінде ұстау инвертордың дұрыс жұмыс істеуі үшін маңызды.
Екі үлгінің де корпусының бірдей өлшемдері 245 × 142 × 181,3 мм және монтаждау үлгісі 107 × 235 мм. Қабырғаға немесе шкафқа орнатудың ықшам дизайны қозғалтқыштың рейтингін немесе тек инверторды орналастыру үшін қолданбаны өзгертпестен дискіні сорғыны басқару қондырғысына қосуға мүмкіндік береді.
Дискіде IP20 корпусы бар және тиісті қорғалған жерде тік орнатуға арналған. Орнатуды жоспарлау жұмыс ортасын, электрлік қорғанысты, кабельді бағыттауды және іске қосу мен техникалық қызмет көрсетуге қол жеткізуді есепке алуы керек. Жалпы жұмыс температурасының диапазоны -10°C-тан 50°C-қа дейін, 40°C-тан жоғары дерейтинг қажет.
| Элемент | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| Қолданылатын қозғалтқыш | 4,0 кВт / 5 HP | 5,5 кВт / 7,5 HP |
| Номиналды сыйымдылық | 6 кВА | 11 кВА |
| Кіріс ток | 10,5 А | 13,9 А |
| Шығу тогы | 9 А | 13 А |
| Айнымалы ток кіріс кернеуі | Айнымалы ток 3 PH 380 В (-15%) пен 440 В (+10%) | |
| Макс. Тұрақты кіріс кернеуі | 900 В тұрақты ток | |
| Ұсынылған Voc диапазоны | 550 - 750 В тұрақты ток | |
| Ұсынылған MPPT ауқымы | 450 - 600 В тұрақты ток | |
| Бастау кернеу диапазоны | 300 - 900 VDC, параметр реттеледі | |
| Шығу жиілігі диапазоны | 0 - 500,00 Гц | |
| Шу деңгейі | 50 дБА макс. |
| Үлгі | 37±1 В модульдер, 250 Вт±5 Вт | 45±1 В модульдер, 300 Вт±5 Вт | ||
| Әр жолға арналған модульдер | Жолдар | Әр жолға арналған модульдер | Жолдар | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Элемент | Техникалық сипаттама |
| Номиналды жиілік | 50/60 Гц |
| Кіріс жиілігі диапазоны | ±5% (47,5 - 63 Гц) |
| Шығу кернеуі | 0 кіріс кернеуіне |
| Шығу жиілігі | 0,1 - 500 Гц |
| Максималды жиілік | 0 - 500 Гц (SVC және V/F басқару) |
| Тасымалдаушы жиілігі | 0,8 кГц-тен 8 кГц-ке дейін, жүктеуге автоматты түрде реттеледі (16 кГц-ке дейін қолдау көрсетіледі) |
| Жиілік рұқсаты | Сандық параметр 0,01 Гц; аналогтық параметр максималды жиіліктің 0,025% |
| Басқару режимі | Сенсорсыз векторлық басқару (SVC); V/F басқару |
| Іске қосу моменті | 0,5 Гц / 150% (SVC) |
| Жылдамдық диапазоны | 1:100 (SVC) |
| Жылдамдық тұрақтылығының дәлдігі | ±0,5% (SVC) |
| Шамадан тыс жүктеме сыйымдылығы | 60 с үшін 150% номиналды ток; 12 с үшін 170%; 1,5 с үшін 190% |
| Моментті күшейту | Автоматты моментті күшейту; қолмен 0,1%-дан 30,0%-ға дейін арттыру |
| V/F қисығы | Сызықтық, көп нүктелі және шаршы қисық (1,2 / 1,4 / 1,6 / 1,8 / 2,0 қуат) |
| V/F бөлу | Толық бөлу, жартылай бөлу |
| Жеделдету/баяулау | Сызықтық немесе S-қисығы, 0,0-ден 6500,0 с |
| Тұрақты ток тежеу | Бастау жиілігі 0,00 Гц максималды жиілікке дейін; уақыт 0,0 - 36,0 с; ағымдағы 0,0% - 100,0% |
| JOG басқару | JOG жиілігі 0,00 Гц-тен максималды жиілікке дейін (әдепкі 5 Гц); жеделдету/баяулау 0,0 - 6500,0 с |
| Кірістірілген PID | Иә, сыртқы контроллері жоқ қысым, ағын немесе температура тұйық контуры үшін |
| AVR | Тор кернеуі өзгерген кезде шығыс кернеуі тұрақты болады |

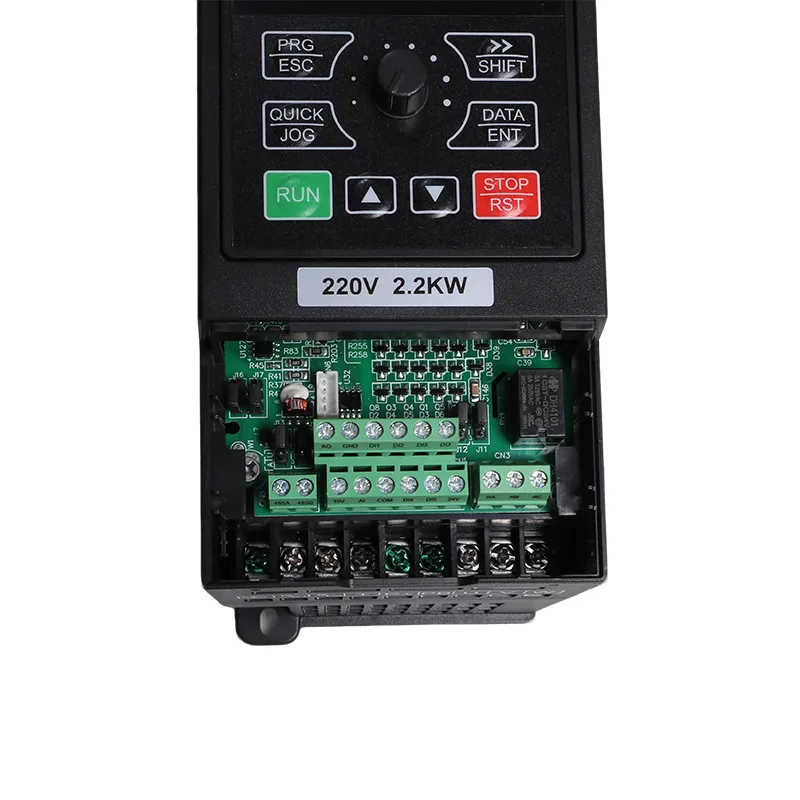

| Кіріс терминалдары | 5 сандық кіріс, DI5 50 кГц-ке дейінгі жоғары жылдамдықты импульсті қолдайды; 1 аналогтық кіріс 0-10 В немесе 0-20 мА; 1 пернетақта потенциометрінің кірісі |
| Шығару терминалдары | 50 кГц дейінгі 1 жоғары жылдамдықты импульстік шығыс; 1 реле шығысы; 1 аналогтық шығыс 0-20 мА немесе 0-10 В |
| Байланыс | RS485, Modbus RTU |
| Қорғау | Қозғалтқышты қосу кезінде қысқа тұйықталуды анықтау, шығыс фазасының жоғалуы, артық ток, артық кернеу, төмен кернеу, артық температура, шамадан тыс жүктеме, төмен жүктеме, әлсіз жарық |
| Жұмыс температурасы | -10°C - 50°C; 40°C жоғары 1°C үшін 1% төмендету |
| Сақтау температурасы | -20°C - 60°C |
| Ылғалдылық | 95% RH төмен, конденсация жоқ |
| Биіктік | 1000 м төмен; 1000 м-ден 3000 м-ге дейін 100 м-ге 1% төмендету |
| Діріл | 5,9 м/с² (0,6 г) төмен |
| Қоршау | IP20, қабырғаға аспа немесе шкаф, тік орнату |
| Тарату жүйесі | TN, TT |
| EMC / қауіпсіздік | IEC 61800-3 (C3); IEC 61800-5-1 |
iMaster VFD-PC10 сериясы күн сорғысын басқаруды айнымалы жиілікті қозғалтқышты басқарумен біріктіреді, бұл 4,0 кВт және 5,5 кВт модельдерді сумен жұмыс істеу және өнеркәсіптік қолданбалар ауқымына қолайлы етеді.
Фотоэлектрлік сорғыны да, әдеттегі қозғалтқышты басқаруды да қажет ететін қондырғылар үшін 4,0 кВт/5,5 кВт 3 фазалы 380 В күн сорғысы және жалпы мақсаттағы инвертор VFD жоспарланған жұмыс үшін көрсетіліп, сәйкесінше конфигурациялануы мүмкін.
Қысымды реттеуді қажет ететін су жүйелері үшін кіріктірілген PID функциясы конфигурацияланған белгіленген мән айналасында қозғалтқыш жұмысын реттеу үшін сәйкес кері байланыс сигналын пайдалана алады. Тиісті таңдалған қысым таратқышы және дұрыс конфигурацияланған басқару параметрлері арқылы жетек сұраныс өзгерген кезде жүйе қысымын реттей алады. Соңғы параметрлер сорғыға, қозғалтқышқа және қолданбаға байланысты.
Кірістірілген PID жабық контурдағы қысымды, ағынды немесе температураны бақылауды қолдайды. Орнату нүктесі және кері байланыс көздері қол жетімді FC тобының параметрлері арқылы таңдалады.
Жалпы мақсаттағы режим SVC және V/F басқаруын, 60 секунд ішінде 150% шамадан тыс жүктеме сыйымдылығын және Modbus RTU-мен RS485 байланысын қолдайды.
P8-00 = 1: күн сорғы режимі. P8-00 = 0: жалпы мақсаттағы инвертор режимі. CSIVEI жөнелту алдында жұмыс режимін және сұралған параметрлерді орната алады.
4 кВт құрылғы бір жолды іске қосады, сондықтан жол 550-ден 750 В тұрақты ток терезесіне жету үшін ұзағырақ құрастырылады. 5,5 кВт құрылғыға массивтің екі еселенген қуаты қажет, оған екі параллель 18 жол арқылы жету оңайырақ. Екеуі де максимум 900 В тұрақты токта қалады.
Иә, және бұл ең көп таралған орнату. Сорғы мен кабельді жалғыз қалдырыңыз, массив пен тұрақты ток сөндіргішті қосыңыз және бар қоректендіруді R, S және T сымдарына қосыңыз. Автоматты ауысу үшін P8-15 мәнін 0-ге орнатыңыз. Күн күндізгі жүктемені көтереді және күн жеткіліксіз болған кезде торды алады.
Қалқымалы немесе деңгей қосқышын DI2 немесе DI3 күйіне орнатыңыз. Терминалдың полярлығы F6-10 параметрінде орнатылған, сондықтан контактілердің орналасуы да жұмыс істейді. Сондай-ақ, AI су деңгейін анықтауды P8-18 параметрін 1-ге орнату және P8-19-да толық шекті және P8-20-да ұйқының кешігуін реттеу арқылы пайдалануға болады.
Әдеттегілері - A01 әлсіз күн қуаты, A02 резервуарға толы, A03 судың жетіспеушілігі және A04 қозғалтқышының аз жүктелуі. Аппараттық ақаулар E01 - E30 шамадан тыс токты, асқын кернеуді, төмен кернеуді, фазаның жоғалуын және шамадан тыс температураны қамтиды, E43 сәтсіз деңгей зонды үшін және E44 анық емес төмен жүктеме күйі үшін.
Иә. Шығу фазасының жоғалуынан қорғау және қосу кезінде қозғалтқыштың қысқа тұйықталуын анықтау, асқын ток, асқын кернеу, төмен кернеу, артық температура және шамадан тыс жүктелумен бірге стандартты болып табылады.
Иә. Жалпы мақсаттағы режимде бұл SVC немесе V/F басқаруы, PID және Modbus бар желдеткіштерге, үрлегіштерге, компрессорларға және технологиялық сорғыларға арналған стандартты үш фазалы инвертор. Осы режимде тапсырыс беріңіз және ол жұмысқа конфигурацияланған түрде келеді. Күн сорғы режимінде сатып алынған қондырғыны кейіннен P8-00 арқылы жылжытуға болады.
Иә. Қозғалтқыш рейтингтерін, панель конфигурациясын және қалаған сайтқа қатысты параметрлерді айтыңыз, біз оларды құрылғы кетпей тұрып жүктейміз. Бұл сайтта іске қосу уақытын үнемдейді және бұл көптеген дистрибьюторлардың әдепкі емес конфигурацияланған сатып алуының себебі.
