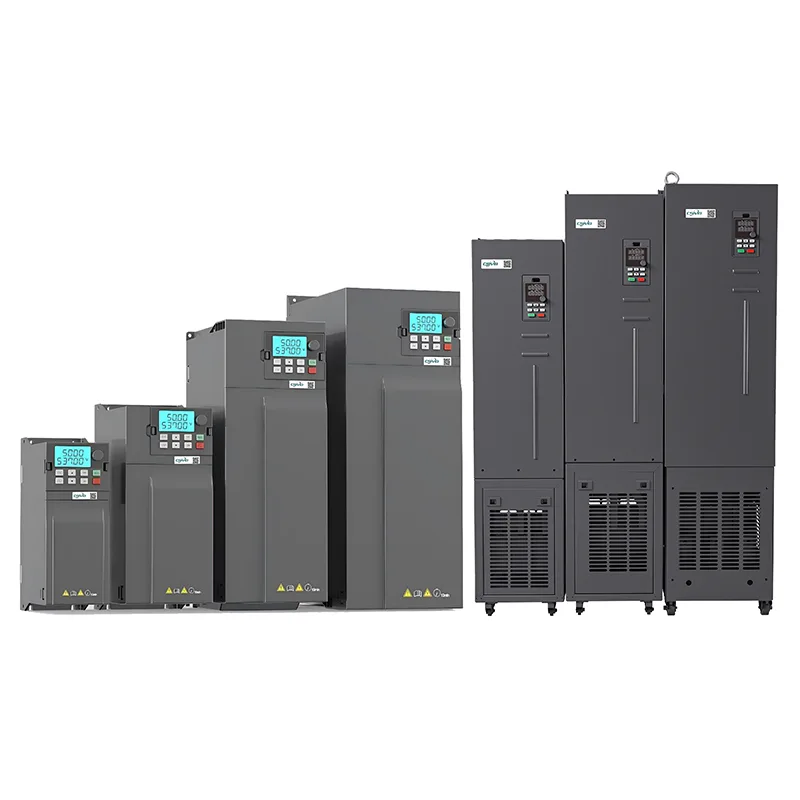

55 кВ үш фазалы 380 В VFD HAVC

CSIVEI 55 кВ үш фазалы 380 В VFD HAVC сенімді қуат пен дәлдікті қажет ететін орташа және ауыр өнеркәсіптік қолданбаларға арналған. Жетілдірілген жабық контурлы векторлық басқару мүмкіндігі бар бұл диск 0,5 Гц жиілікте 150% іске қосу моментін береді және SVC және V/F басқару режимдерін қолдайды. Кірістірілген PLC функционалдығы, бірнеше байланыс протоколдары (Modbus, Profibus, Ethernet/IP қосымша) және интуитивті СКД пернетақтасы автоматтандырылған жүйелерге үздіксіз интеграциялауға мүмкіндік береді. Ол компрессорларға, үлкен желдеткіштерге, араластырғыштарға және сорғыларға жарамды.

Негізгі параметрлер мен техникалық сипаттамалар

Типтік қолданбалар

CSIVEI 55 кВ үш фазалы 380 В VFD HAVC үздіксіз жұмыс істеуді қажет ететін ауыр өнеркәсіптік жабдық үшін сенімді өнімділікті қамтамасыз етеді:

●  Үлкен сорғылар – негізгі сумен жабдықтау сорғылары, өнеркәсіптік салқындату сорғылары

●  Өндірістік желдеткіштер – шахта желдеткіштері, цемент зауытының желдеткіштері, шаң ұстағыштар

●  Компрессорлар – үлкен ауа компрессорлары, азот компрессорлары

●  араластырғыштар – бетон араластырғыштар, химиялық реакторлар, целлюлоза араластырғыштар

●  Центрифугалар – қант центрифугалары, май центрифугалары, графиндер

Күшейтілген салқындату және гармоникалық жұмсарту мүмкіндіктерімен ол қатал ортада сенімді жұмысты қамтамасыз етеді.

Пайдаланушыға ыңғайлы жұмыс және оңай орнату

CSIVEI VFD сериясы пайдаланудың қарапайымдылығына, орнату уақытын қысқартуға және инженерлер мен техникалық қызмет көрсету персоналының күнделікті жұмысын жеңілдетуге басымдық береді.

Интуитивті пернетақта – Жарық диодты/СКД пернетақтасы параметрлерді анық көрсетуді және жылдам шарлауды қамтамасыз етеді. Параметр топтары логикалық түрде ұйымдастырылған және көп тілді қолдау жаһандық пайдаланушылар үшін қол жетімділікті қамтамасыз етеді.

Жылдам бастау шебері – қадамдық орнату пайдаланушыларды бірнеше минут ішінде негізгі параметр конфигурациясы арқылы бағыттайды. Алдын ала конфигурацияланған қолданба макростары (Желдеткіш/сорғы, конвейер, тұрақты момент) жалпы қолданбалар үшін бір рет түрту арқылы орнатуға мүмкіндік береді.

Параметрлерді көшіру функциясы – Параметрлерді бір дискіден пернетақтаға жүктеп салу және бірнеше дискілерге жүктеп алу, көп дискілерді орнату уақытын айтарлықтай қысқартады және конфигурацияның дәйектілігін қамтамасыз етеді.

Алынбалы пернетақта – пернетақтаны ұзартқыш кабель арқылы қашықтан орнатуға болады, бұл басқару панелінің есіктерінен немесе қашықтағы орындардан ыңғайлы жұмыс істеуге мүмкіндік береді.

Ықшам дизайн – кеңістікті үнемдейтін із қатар орнатуға, панельдің тығыздығын арттыруға және шкаф өлшеміне қойылатын талаптарды азайтуға мүмкіндік береді.

Жиі қойылатын сұрақтар

Моторыма дұрыс VFD қалай таңдауға болады?

Бірнеше нәрсені ескеру қажет:

●  Мотор қуаты—VFD қозғалтқыштың рейтингіне сәйкес келуі немесе одан сәл үлкенірек болуы керек.

●  Кіріс кернеуі — бір фазалы 230 В немесе үш фазалы 400 В, оның қуат көзіне сәйкес келетініне көз жеткізіңіз.

●  Жүктеме түрі—конвейерлер немесе экструдерлер сияқты тұрақты момент жүктемелері әдетте қозғалтқыш қуатының 100–120% мөлшерінде VFD өлшемін қажет етеді. Желдеткіштер мен сорғылар сияқты айнымалы момент жүктемелері көбінесе қозғалтқыш қуатына сәйкес келетін VFD пайдалана алады, сонымен қатар сіз энергияны үнемдейсіз.

●  Қоршаған орта — шаңды, ылғалды немесе сыртқы орындар үшін жоғарырақ IP рейтингін таңдаңыз (IP40, IP54, IP66) немесе дискіні қорғалған корпусқа салыңыз.

●  Байланыс — PLC немесе SCADA құрылғысымен сөйлесу қажет болса, дискінің протоколыңызды қолдайтынын тексеріңіз (Modbus RTU стандартты; Profibus, Ethernet/IP, т.б. міндетті емес).

●  Сонымен қатар CSIVEI-де өлшем құралы және екінші пікірді алғыңыз келсе, техникалық қолдау бар.

Үш фазалы қозғалтқышпен бір фазалы кіріс VFD пайдалана аламын ба?

Иә. CSIVEI бір фазалы 230 В дискілері бір фазалы кірісті қабылдайды және қозғалтқышқа үш фазалы қуатты шығарады. Бұл тек бір фазалы қуат қол жетімді болғанда, бірақ сіз үш фазалы қозғалтқыштың тиімділігі мен сенімділігін қажет ететін қарапайым орнату. Қозғалтқыштың кернеуі дискінің шығысына сәйкес келетініне көз жеткізіңіз — 230 В үш фазалы.

Маған сыртқы тежеу ​​резисторы керек пе?

Байланысты. Егер сізге жылдам баяулау қажет болса немесе жүктеме жоғары инерцияға ие болса, мысалы, центрифугалар, крандар, көтергіштер немесе орауыштар - иә, сізге қажет болады. Ішкі тежеу ​​блогы бар дискілерде резистор шамадан тыс кернеу ақауларын болдырмау және тоқтау уақытын қысқарту үшін қалпына келетін энергияны өңдейді. Баяуырақ баяулауы бар желдеткіштер мен сорғылар үшін әдетте оны өткізіп жіберуге болады.

Қандай байланыс протоколдарына қолдау көрсетіледі?

Барлық CSIVEI дискілері стандарт ретінде RS485-тен жоғары Modbus RTU-мен бірге келеді. Қосымша модульдер Profibus DP, Profinet, Ethernet/IP, CANopen және DeviceNet үшін қол жетімді. Бұл қашықтан бақылау, параметрлерді өзгерту және орталықтандырылған басқару үшін негізгі PLC және SCADA жүйелерімен біріктіруге мүмкіндік береді.

Дискіні бірінші рет қалай орнатуға болады?

CSIVEI дискілерінде бірнеше минут ішінде маңызды нәрселермен таныстыратын Жылдам бастау шебері бар:

Мотор тақтасының деректерін (қуат, кернеу, ток, жиілік, RPM) енгізіңіз, қолданба макросын таңдаңыз (Желдеткіш/сорғы, конвейер, тұрақты момент), жылдамдату және баяулау уақыттарын орнатыңыз, жиілік көзін таңдаңыз (пернетақта, аналогтық кіріс, байланыс) және қозғалтқышты басқаруды оңтайландыру үшін автоматты реттеуді іске қосыңыз. Нұсқаулықта барлық мәліметтер бар, ал пернетақта алынбалы, сондықтан қажет болған жағдайда оны қашықтан басқаруға болады.
