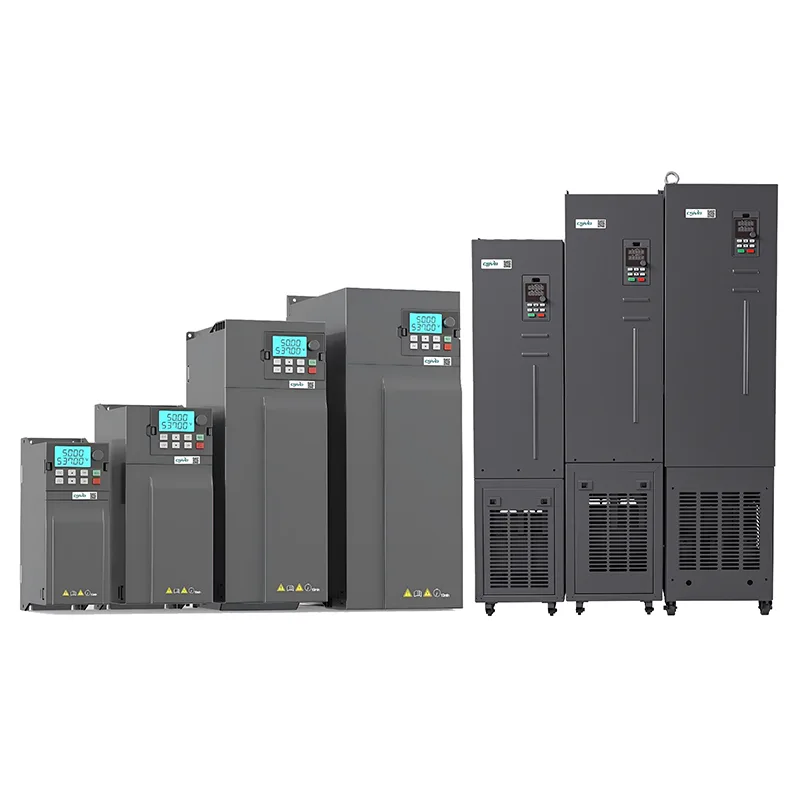

7,5 кВт үш фазалы айнымалы ток жетекті сорғы

CSIVEI 7,5 кВ үш фазалы айнымалы ток жетекті сорғы ауыр салмақты өнеркәсіптік қолданбаларға арналған өнімділігі жоғары жетек. Үлкен желдеткіштерге, орталықтан тепкіш сорғыларға, компрессорларға және өндірістік желі конвейерлеріне қолайлы, ол үздіксіз жұмыс кезінде ерекше момент пен тұрақтылықты қамтамасыз етеді. Жетілдірілген тұйық циклді векторлық басқару арқылы қуатталған бұл диск жоғары іске қосу моментін, кірістірілген PLC функционалдығын, бірнеше байланыс протоколдарын (Modbus, Profibus қосымша) және нақты уақыттағы бақылау үшін интуитивті СКД пернетақтасын қолдайды. Қосымша IP40 сүзгісі бар IP20 корпусы талап етілетін орталарда сенімділікті қамтамасыз етеді. Энергия тиімділігі мен жұмыс дәлдігі үшін әзірленген CSIVEI 11-15 кВт VFD өнеркәсіптік нысандардағы маңызды қозғалтқышты басқару үшін тамаша таңдау болып табылады.

Негізгі параметрлер мен техникалық сипаттамалар

Типтік қолданбалар

CSIVEI 7,5 кВ үш фазалы айнымалы ток жетекті сорғы жоғары іске қосу моментін және үздіксіз жұмысты қажет ететін ауыр салмақты өнеркәсіптік қолданбаларға арналған:

●  Үлкен сорғылар – суару сорғылары, дренаждық сорғылар, негізгі сумен жабдықтау сорғылары

●  Ортадан тепкіш компрессорлар – өнеркәсіптік ауа компрессорлары, тоңазытқыш жүйелері

●  HVAC салқындатқыштары – бұрандалы салқындатқыштар, центрифугалық салқындатқыштар, үлкен ауа өңдегіштері

●  Тау-кен жабдықтары – суспензия сорғылары, желдеткіш желдеткіштер, ұсақтағыштар

●  Металл өңдеу машиналары – токарьлар, фрезерлер, престер

Жетілдірілген векторлық басқару және көптеген байланыс опциялары арқылы ол автоматтандырылған өндіріс желілеріне үздіксіз біріктіріледі.

Үздіксіз байланыс және интеграция

Заманауи өнеркәсіптік автоматтандыруға арналған CSIVEI VFD сериясы PLC негізіндегі басқару жүйелеріне қиындықсыз біріктіру үшін икемді байланыс опцияларын ұсынады.

Кірістірілген Modbus RTU – RS485 арқылы HMI, PLC және SCADA жүйелеріне қарапайым қосылуға мүмкіндік беретін барлық үлгілерде стандартты. Орталықтандырылған бақылау және басқару үшін бір шинаға 247 дискіге дейін желіге қосылуы мүмкін.

Қосымша Fieldbus модульдері – негізгі автоматтандыру платформаларымен үйлесімділікті қамтамасыз ете отырып, Profibus DP, Profinet, Ethernet/IP, CANopen және DeviceNet үшін қосымша модульдермен байланыс мүмкіндіктерін кеңейтіңіз.

Аналогтық және сандық енгізу/шығару – конфигурацияланатын кірістер (0-10В, 4-20мА) және реле шығыстары қосымша жабдықсыз сенсорлармен, контроллерлермен және сыртқы дабылдармен икемді біріктіруге мүмкіндік береді.

PLC функционалдығы – Таңдаулы үлгілерде қарапайым логикалық басқаруға және дискіде тікелей блоктауға мүмкіндік беретін кірістірілген бағдарламаланатын логикалық мүмкіндіктер бар, бұл сыртқы контроллерлердің қажеттілігін азайтады.

Жиі қойылатын сұрақтар

Моторыма дұрыс VFD қалай таңдауға болады?

Бірнеше нәрсені ескеру қажет:

Мотор қуаты — VFD сәйкес болуы немесе қозғалтқыштың номиналдылығынан сәл үлкенірек болуы керек.

Кіріс кернеуі — бір фазалы 230 В немесе үш фазалы 400 В, оның қуат көзіне сәйкес келетініне көз жеткізіңіз.

Жүктеме түрі — конвейерлер немесе экструдерлер сияқты тұрақты момент жүктемелері әдетте қозғалтқыш қуатының 100-120% мөлшерінде VFD өлшемін қажет етеді. Желдеткіштер мен сорғылар сияқты айнымалы момент жүктемелері көбінесе қозғалтқыш қуатына сәйкес келетін VFD пайдалана алады, сонымен қатар сіз энергияны үнемдейсіз.

Қоршаған орта — шаңды, ылғалды немесе сыртқы орындар үшін жоғарырақ IP рейтингін таңдаңыз (IP40, IP54, IP66) немесе дискіні қорғалған корпусқа салыңыз.

Байланыс — PLC немесе SCADA құрылғысымен сөйлесу қажет болса, диск жетегінің протоколыңызды қолдайтынын тексеріңіз (Modbus RTU стандартты; Profibus, Ethernet/IP, т.б. қосымша).

Екінші пікірді алғыңыз келсе, CSIVEI-де өлшем құралы мен техникалық қолдау бар.

Қандай байланыс протоколдарына қолдау көрсетіледі?

Барлық CSIVEI дискілері стандарт ретінде RS485-тен жоғары Modbus RTU-мен бірге келеді. Қосымша модульдер Profibus DP, Profinet, Ethernet/IP, CANopen және DeviceNet үшін қол жетімді. Бұл қашықтан бақылау, параметрлерді өзгерту және орталықтандырылған басқару үшін негізгі PLC және SCADA жүйелерімен біріктіруге мүмкіндік береді.

Дискінің ішіне қандай қорғаныс құралдары орнатылған?

CSIVEI дискілері қорғаныстардың берік жиынтығын қамтиды: асқын кернеу, төмен кернеу, артық ток, қысқа тұйықталу, артық температура (қыздырғыш), кіріс немесе шығыстағы фазалық жоғалту және қозғалтқыштың шамадан тыс жүктелуі (электрондық термиялық жүктеме, I²t). Бұл заттардың сенімді жұмыс істеуіне және жабдықтың қызмет ету мерзімін ұзартуға көмектеседі.

Жалпы ақауларды қалай жоюға болады?

Жетек жылдам диагностикалау үшін пернетақтада ақаулық кодтарын көрсетеді:

●  OC (шамадан тыс ток) – шорттарды, мотор орамасының ақауларын немесе жылдамдату уақытының тым қысқа екенін тексеріңіз

●  OV (артық кернеу) – тежеу ​​резисторын тексеріңіз (қолданылған жағдайда) немесе баяулау уақыты тым қысқа

●  УК (төмен кернеу) – кіріс қуаты мен сымдарды тексеріңіз

●  OH (шамадан тыс температура) – салқындату желдеткішін, қоршаған орта температурасын және орнату саңылауын тексеріңіз

●  OL (шамадан тыс жүктелу) – мотор жүктемесін тексеріңіз, жылдамдату уақытын көбейтіңіз немесе дискіні үлкейтуді қарастырыңыз

●  Нұсқаулықта егжей-тегжейлі қадамдары бар ақаулық кодтарының толық кестесі бар. Егер бірдеңе әлі өшірілсе, CSIVEI техникалық қолдауы көмектесе алады.

VFD кепілдікпен және техникалық қолдаумен бірге келеді ме?

Иә. Біздің дискілеріміз шығарылған күнінен бастап стандартты 18 айлық кепілдікпен келеді (немесе орнатудан кейін 12 ай, қайсысы кейінірек). Маңызды қолданбалар үшін кеңейтілген кепілдік опциялары қолжетімді. Жаһандық техникалық қолдау электрондық пошта, телефон және онлайн ресурстар арқылы қол жетімді — пайдаланушы нұсқаулықтары, қолданбалы нұсқаулықтар және конфигурация бағдарламалық құралы қамтылған.

Тұтынушы жағдайы

Жиһаз шығаратын кәсіпорын шаң жинау жүйесі үшін ауа ағынын дәл бақылауды қажет етеді. Желдеткіштердің толық жылдамдықпен үздіксіз жұмыс істеуі тиімсіз болды және шамадан тыс шуды тудырды.

Шешім: CSIVEI 7,5 кВ үш фазалы айнымалы ток жетекті сорғы негізгі сору желдеткішіне желдеткіш жылдамдығын реттеу үшін қысым датчигі арна қысымын бақылайтын орнатылды.

Нәтижелер:

1.Желдеткіш жылдамдығы шаң жинау сұранысына сәйкес автоматты түрде реттеледі

2. Жартылай жүктемеде жұмыс істегенде энергияны 45% үнемдеу

3. Шу деңгейі 12 дБ төмендеді, жұмыс жағдайын жақсартады

4. Желдеткіш подшипниктер мен белдіктердің механикалық тозуын азайту

5. Жүйе енді қоршаған ортаға сәйкестік пен операциялық тиімділік көрсеткіштеріне сәйкес келеді.
