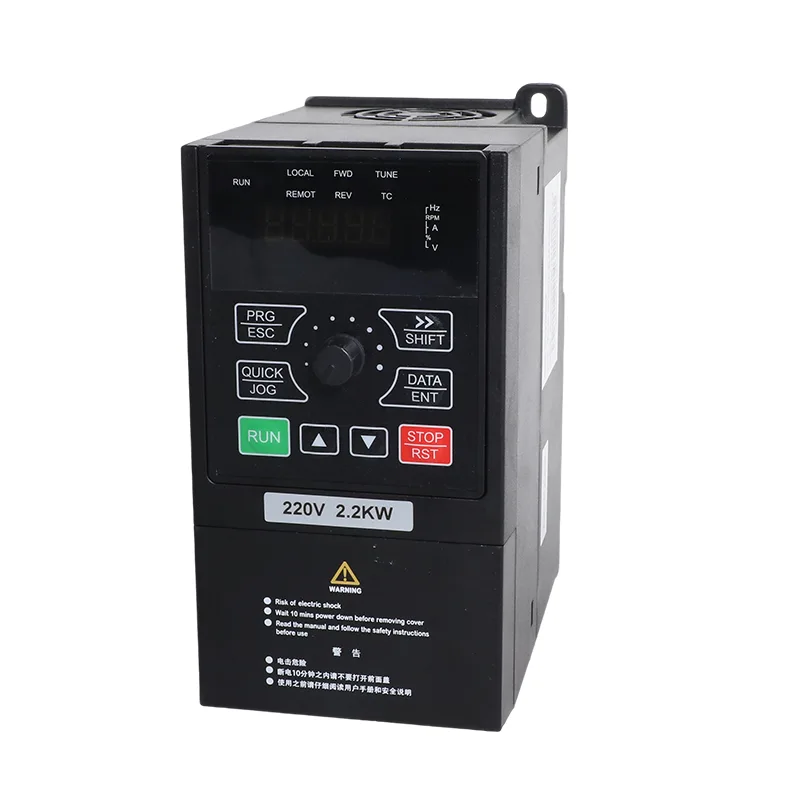

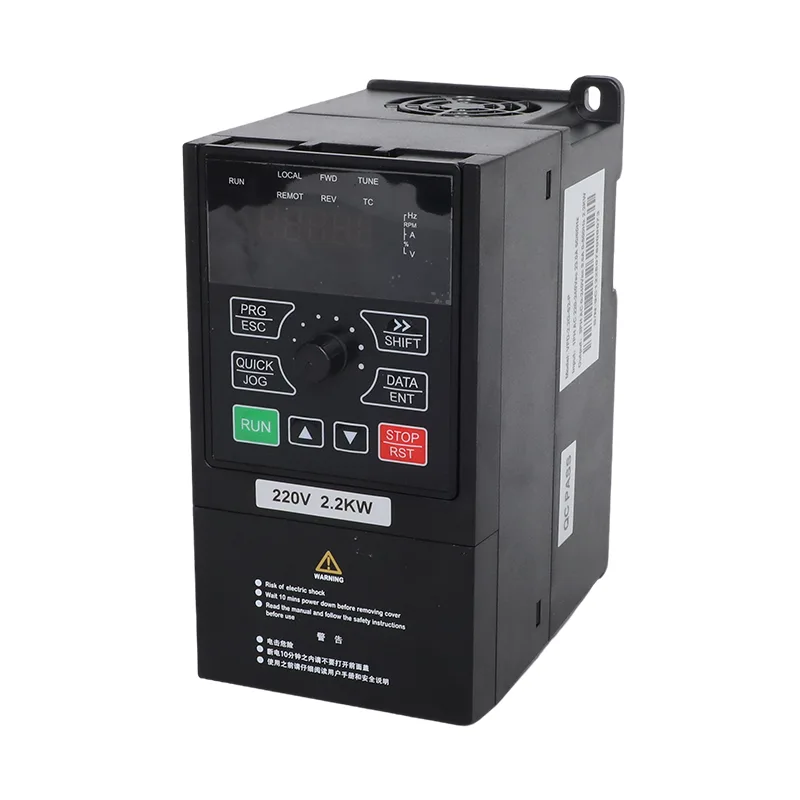

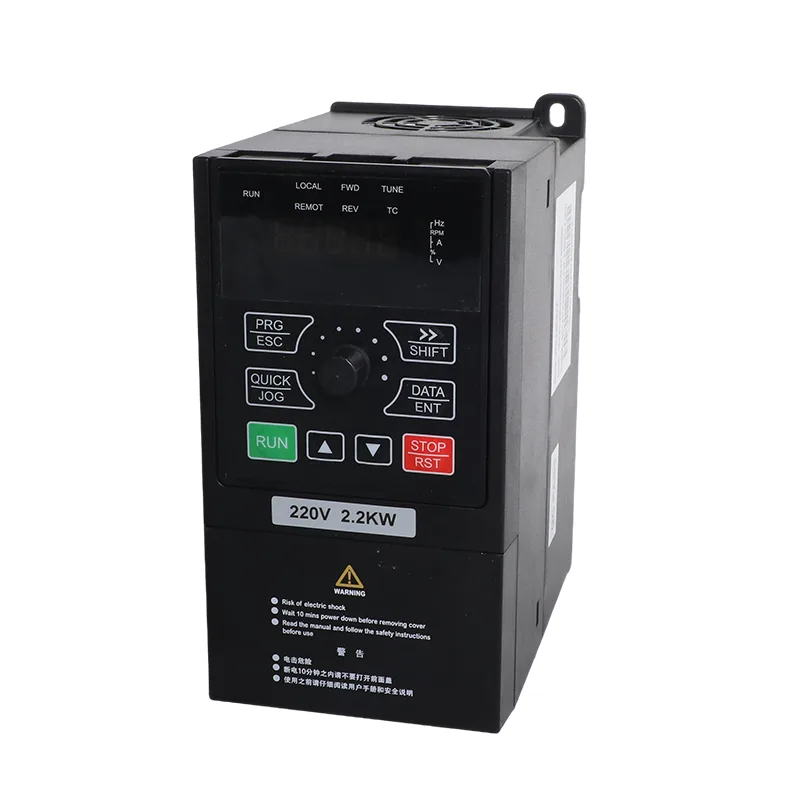

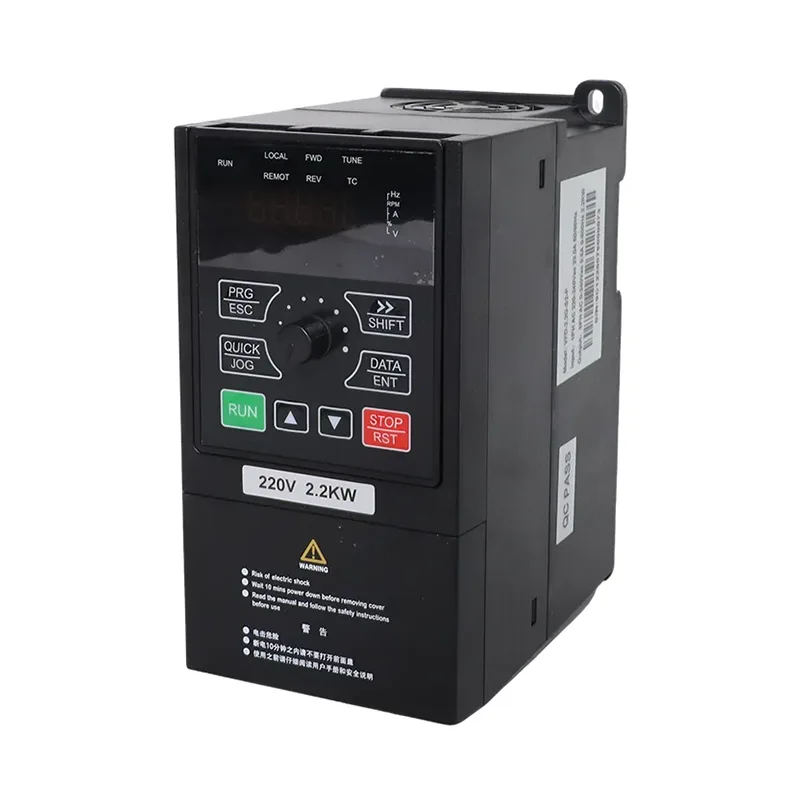

CSIVEI iMaster VFD-PC10 сериясы үш фазалы 380 В қолданбаларына арналған VFD-PC10-7.5G-T4 және VFD-PC10-11G-T4-MK үлгілерін қамтиды. Көрсетілген шығыс токтары 7,5 кВт моделі үшін 17 А және 11 кВт моделі үшін 25 А. Екі рейтинг таңдалған жетектің электрлік сипаттамаларына сәйкес күн энергиясымен жұмыс істейтін сорғы жүйелерінде және үйлесімді өнеркәсіптік қозғалтқыш қолданбаларында қолданылады.
Күн сорғы режимінде 7,5 кВт/11 кВт 3 фазалы 380 В күн сорғысы және жалпы мақсаттағы инвертор VFD фотоэлектрлік массивтен тұрақты ток қуатын пайдаланады және қол жетімді күн кірісіне сәйкес қозғалтқышты басқару үшін максималды қуат нүктесін бақылауды (MPPT) қолданады. Жалпы мақсаттағы режимде ол үйлесімді сорғылар мен басқа жабдық үшін ауыспалы жиілікті қозғалтқышты басқаруды қамтамасыз етеді. Жұмыс режимі қажетті қолданбаға және берілген конфигурацияға сәйкес P8-00 параметрі арқылы таңдалады.
Негізгі қозғалтқыш жылдамдығы реттегішімен салыстырғанда, аталған PC10 функцияларына су деңгейін бақылау, аз жүктемені анықтау және зонд ақауы туралы есеп беру кіреді. Бұл функциялар су көзін, резервуарды және сорғының жұмысын жетек арқылы бақылау қажет болатын сорғы жүйелеріне қатысты.
| Элемент | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Қолданылатын қозғалтқыш | 7,5 кВт / 10 HP | 11 кВт / 15 HP |
| Номиналды сыйымдылық | 15 кВА | 30 кВА |
| Кіріс ток | 18,9 А | 27,8 А |
| Шығу тогы | 17 А | 25 А |
| Айнымалы ток кіріс кернеуі | Айнымалы ток 3 PH 380 В (-15%) пен 440 В (+10%) | |
| Макс. Тұрақты кіріс кернеуі | 900 В тұрақты ток | |
| Ұсынылған Voc диапазоны | 550 - 750 В тұрақты ток | |
| Ұсынылған MPPT ауқымы | 450 - 600 В тұрақты ток | |
| Бастау кернеу диапазоны | 300 - 900 VDC, параметр реттеледі | |
| Шу деңгейі | 65 дБА макс. |
Модельді тек қозғалтқыш қуатына сенбей, қозғалтқыштың номиналды тогын инвертордың шығыс-ток рейтингімен салыстыру арқылы таңдаңыз. Орнатпас бұрын нақты үлгі жұрнағын, кіріс кернеуіне қойылатын талаптарды және тиісті тақта деректерін растаңыз.
Төмендегі анықтамалық конфигурациялар екі диск рейтингі үшін тізімделген модуль мөлшерлерін көрсетеді. Олар PV жүйесін жобалаудың бастапқы нүктесін береді; түпкілікті орналасу таңдалған модульдің электрлік деректеріне, алаңның ең төменгі температурасына және сорғы талаптарына сәйкес тексерілуі керек.

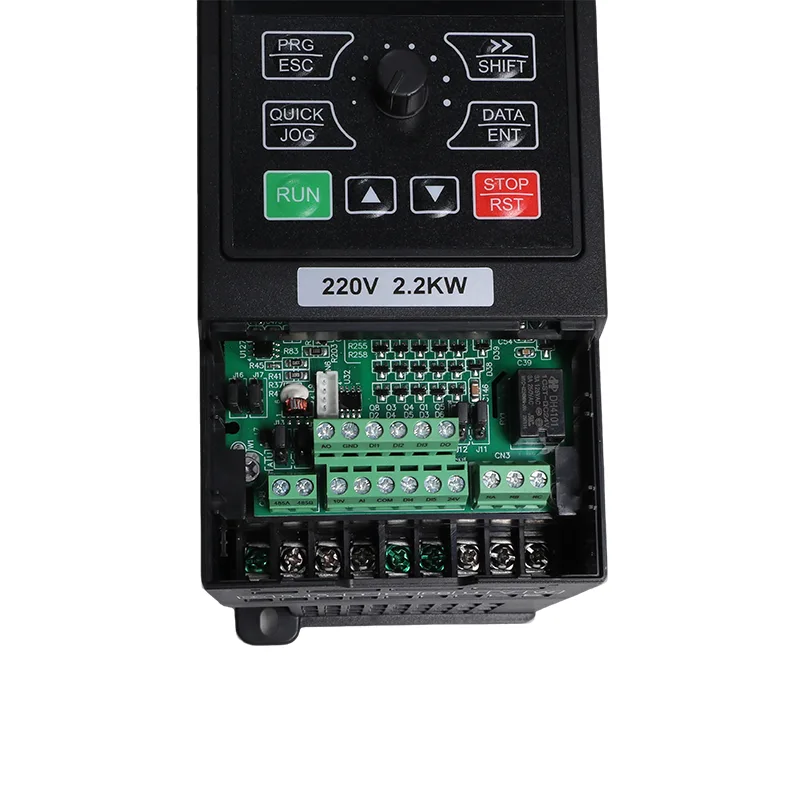

| Үлгі | 37±1 В модульдер, 250 Вт±5 Вт | 45±1 В модульдер, 300 Вт±5 Вт | ||
| Әр жолға арналған модульдер | Жолдар | Әр жолға арналған модульдер | Жолдар | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Элемент | Техникалық сипаттама |
| Номиналды жиілік | 50/60 Гц |
| Кіріс жиілігі диапазоны | ±5% (47,5 - 63 Гц) |
| Шығу кернеуі | 0 кіріс кернеуіне |
| Шығу жиілігі | 0,1 - 500 Гц |
| Максималды жиілік | 0 - 500 Гц (SVC және V/F басқару) |
| Тасымалдаушы жиілігі | 0,8 кГц-тен 8 кГц-ке дейін, жүктеуге автоматты түрде реттеледі (16 кГц-ке дейін қолдау көрсетіледі) |
| Жиілік рұқсаты | Сандық параметр 0,01 Гц; аналогтық параметр максималды жиіліктің 0,025% |
| Басқару режимі | Сенсорсыз векторлық басқару (SVC); V/F басқару |
| Іске қосу моменті | 0,5 Гц / 150% (SVC) |
| Жылдамдық диапазоны | 1:100 (SVC) |
| Жылдамдық тұрақтылығының дәлдігі | ±0,5% (SVC) |
| Шамадан тыс жүктеме сыйымдылығы | 60 с үшін 150% номиналды ток; 12 с үшін 170%; 1,5 с үшін 190% |
| Моментті күшейту | Автоматты моментті күшейту; қолмен 0,1%-дан 30,0%-ға дейін арттыру |
| V/F қисығы | Сызықтық, көп нүктелі және шаршы қисық (1,2 / 1,4 / 1,6 / 1,8 / 2,0 қуат) |
| V/F бөлу | Толық бөлу, жартылай бөлу |
| Жеделдету/баяулау | Сызықтық немесе S-қисығы, 0,0-ден 6500,0 с |
| Тұрақты ток тежеу | Бастау жиілігі 0,00 Гц максималды жиілікке дейін; уақыт 0,0 - 36,0 с; ағымдағы 0,0% - 100,0% |
| JOG басқару | JOG жиілігі 0,00 Гц-тен максималды жиілікке дейін (әдепкі 5 Гц); жеделдету/баяулау 0,0 - 6500,0 с |
| Кірістірілген PID | Иә, сыртқы контроллері жоқ қысым, ағын немесе температура тұйық контуры үшін |
| AVR | Тор кернеуі өзгерген кезде шығыс кернеуі тұрақты болады |
| Кіріс терминалдары | 5 сандық кіріс, DI5 50 кГц-ке дейінгі жоғары жылдамдықты импульсті қолдайды; 1 аналогтық кіріс 0-10 В немесе 0-20 мА; 1 пернетақта потенциометрінің кірісі |
| Шығару терминалдары | 50 кГц дейінгі 1 жоғары жылдамдықты импульстік шығыс; 1 реле шығысы; 1 аналогтық шығыс 0-20 мА немесе 0-10 В |
| Байланыс | RS485, Modbus RTU |
| Қорғау | Қозғалтқышты қосу кезінде қысқа тұйықталуды анықтау, шығыс фазасының жоғалуы, артық ток, артық кернеу, төмен кернеу, артық температура, шамадан тыс жүктеме, төмен жүктеме, әлсіз жарық |
| Жұмыс температурасы | -10°C - 50°C; 40°C жоғары 1°C үшін 1% төмендету |
| Сақтау температурасы | -20°C - 60°C |
| Ылғалдылық | 95% RH төмен, конденсация жоқ |
| Биіктік | 1000 м төмен; 1000 м-ден 3000 м-ге дейін 100 м-ге 1% төмендету |
| Діріл | 5,9 м/с² (0,6 г) төмен |
| Қоршау | IP20, қабырғаға аспа немесе шкаф, тік орнату |
| Тарату жүйесі | TN, TT |
| EMC / қауіпсіздік | IEC 61800-3 (C3); IEC 61800-5-1 |
PC10 сериясының ақпараты күн және желілік қуат үшін конфигурацияланған қондырғылардың автоматты жұмыс ретін сипаттайды. Құжатталған конфигурацияда P8-15 параметрі жабдықтау режимінің әрекетін таңдайды. P8-15 0 мәніне орнатылғанда, диск қол жетімді болған кезде күн қуатымен жұмыс істейді және конфигурацияланған әлсіз жарық пен ауысу логикасына сәйкес торды пайдаланады.
Берілген параметр ақпаратында P8-16 желілік жұмыс аралығы ретінде, әдепкі бойынша 60 минут, ал P8-17 күн жұмысына оралумен байланысты кешігу ретінде, әдепкі 4 секундты құрайды. Іске қосу алдында нақты үлгі мен микробағдарлама нұсқасына арналған нұсқаулыққа қарсы қолдау көрсетілетін реттілік пен параметрдің әдепкі мәндерін растаңыз.
Айнымалы ток резервтік көзін пайдаланатын жүйе үшін сымдар мен ауыстыру схемасы қолданыстағы схемаға сәйкес болуы керек. Сыртқы коммутациялық жабдық қажет екенін растаңыз; Әрбір көзді ауыстыру функциясын түрлендіргіш жалғыз орындайды деп ойламаңыз.
Ортақ сумен жабдықтау, суару және акваөсіру жүйелері үшін сорғының жұмысы резервуардағы су деңгейіне де, көздегі судың болуына да байланысты болуы мүмкін. Көрсетілген PC10 параметрлері су деңгейін анықтауға, аз жүктемені бақылауға және зонд ақауларын диагностикалауға қатысты функцияларды қамтамасыз етеді.
Берілген параметр ақпараты AI су деңгейін анықтау үшін P8-18, толық деңгей шегі үшін P8-19 және ұйқының кешігуі үшін P8-20 анықтайды. Конфигурацияланған деңгей сигналы мен шегі дискінің бақыланатын резервуар жағдайына қалай жауап беретінін анықтайды. Датчик түрі, сымдар және нақты басқару реті қолданыстағы электр схемасы мен параметр нұсқауларына сәйкес болуы керек.
Су көзін қорғау ақпаратында аз жүктемені анықтау деңгейі үшін P8-24, анықтау уақыты үшін P8-25 және қалпына келтіру параметрі үшін P8-26 пайдаланылады. Бұл параметрлер судың ықтимал жетіспеушілігін немесе соған байланысты сорғы жағдайын анықтау үшін қозғалтқыш жүктемесін азайту пайдаланылған жағдайда маңызды.
Берілген көз зондтың зақымдалуын бақылау шегі ретінде P8-22 және сәйкес зонд ақауының көрсеткіші ретінде E43 анықтайды. Жүйені конфигурациялау немесе ақаулықтарды жою кезінде тиісті үлгі нұсқаулығындағы дабылды анықтау және анықтау шарттарын растаңыз.
Су деңгейі және төмен жүктеме функциялары сенсорды дұрыс таңдауға, орнатуға және параметр параметрлеріне байланысты. Олар өнім құжаттамасында көрсетілген шарттарда іске қосылуы және сынақтан өтуі керек.
Берілген PC10 сериясының ақпараты панель пәрмендері мен байланыс пәрмендерін қуат циклі бойына сақтауға болатынын айтады. Нақты қайта іске қосу әрекетін конфигурацияланған пәрмен көзіне, қайта іске қосу параметрлеріне және қолданбаның қауіпсіздік талаптарына сәйкес тексеру керек.
RS485 Modbus RTU байланыс интерфейсі ретінде берілген. Дерек көз U0-49 бақылау параметрін қоректендіру режимінің күйі ретінде анықтайды, 0 тор жұмысын және 1 күн жұмысын көрсетеді. Бұл ақпаратты тиісті байланыс құжаттамасында тізілім анықтамасы мен қолжетімді күй мәндері расталғаннан кейін үйлесімді мониторинг жүйесі пайдалана алады.
Диск су ыдысында, суару станциясында немесе контроллер үздіксіз бармайтын басқа жерде жұмыс істегенде қашықтан бақылау пайдалы. Көрсетілген күйдің нақты жұмыс күйіне сәйкес келетінін растау үшін байланыс орнатуды тексеру керек.
Жалпы мақсатты режимде инвертор үйлесімді жабдық үшін айнымалы жиілікті қозғалтқышты басқаруды қамтамасыз етеді. Тізімделген басқару әдістері датчиксіз векторлық басқару (SVC) және V/F басқаруы болып табылады, оның ішінде кірістірілген PID, реттелетін жеделдету және баяулау, JOG басқару және Modbus RTU байланысы бар қосымша функциялары бар.
Жалпы мақсаттағы конфигурацияны шахтадағы сусыздандыру, карьер шаңын басу, өнеркәсіптік айналым және технологиялық сорғылар сияқты үйлесімді қолданбалар үшін қарастыруға болады. Модель қозғалтқыштың номиналды токына, жүктеме сипаттамаларына, жеделдету талаптарына және жұмыс міндетіне сәйкес болуы керек.
P8-00 параметрі берілген ақпаратта жұмыс режимін таңдау параметрі ретінде анықталған. Режимді нақты қолданбаға және берілген үлгіге арналған нұсқауларға сәйкес конфигурациялау керек. Күн сорғысы мен жалпы мақсаттағы жұмыс арасындағы кез келген өзгерістер белгіленген параметрді орнату және іске қосу процедурасын орындауы керек.
Ұңғымалық немесе өзен суын тарату резервуарына айдау үшін жетектің күнмен жұмыс істеуі және тізімделген деңгейді бақылау функциялары жүйе дизайнының бөлігі ретінде қарастырылуы мүмкін. Қозғалтқышты таңдау алдында қозғалтқыштың номинациясын, сорғы күшін, қажетті су көлемін және резервуар деңгейін бақылауды анықтау керек.
Ортақ суару жүйелері бірнеше танаптарды немесе суару аймақтарын қамтамасыз ету үшін орталық сорғыны пайдалана алады. Таңдау қажетті ағынды, жалпы динамикалық қысымды, күнделікті жұмыс кестесін және күн немесе электр желісінің болуын көрсетуі керек.
Акваөсіру учаскелеріндегі су алмастыру және айналым сорғылары қозғалтқыш пен сорғы қондырғысы үйлесімді болған жағдайда айнымалы жиілікті басқаруды пайдалана алады. Қажетті сорғы кестесін және суды басқаруды басқаруды учаскені электрмен жабдықтаумен бірге қарастыру керек.
Жалпы мақсаттағы режимде жетекті үйлесімді шахта суын сусыздандыру, карьер суын басқару және шаңды басатын сорғы жабдықтары үшін бағалауға болады. Қозғалтқыштың рейтингін, жүктеме жағдайын, қоршаған ортаға қойылатын талаптарды және арнайы орнату үшін қажетті бақылау әдісін тексеріңіз.
Жалпы мақсаттағы конфигурацияны үйлесімді технологиялық-су айналымы, салқындату мұнарасының құрамы және басқа өнеркәсіптік сорғы міндеттері үшін қарастыруға болады. Қажетті ағынды, жұмыс қысымын және қозғалтқыш сипаттамаларын жүйені жобалаудың бөлігі ретінде бағалау керек.
| Элемент | Техникалық сипаттама |
|---|---|
| Номиналды жиілік | 50/60 Гц |
| Кіріс жиілігі диапазоны | ±5% (47,5 - 63 Гц) |
| Шығу кернеуі | 0 кіріс кернеуіне |
| Шығу жиілігі | 0,1 - 500 Гц |
| Максималды жиілік | 0 - 500 Гц (SVC және V/F басқару) |
| Тасымалдаушы жиілігі | 0,8 кГц - 8 кГц, жүктеуге автоматты түрде реттеледі; 16 кГц-ке дейін қолдау көрсетіледі |
| Жиілік рұқсаты | Сандық параметр 0,01 Гц; аналогтық параметр максималды жиіліктің 0,025% |
| Басқару режимі | Сенсорсыз векторлық басқару (SVC); V/F басқару |
| Іске қосу моменті | 0,5 Гц / 150% (SVC) |
| Жылдамдық диапазоны | 1:100 (SVC) |
| Жылдамдық тұрақтылығының дәлдігі | ±0,5% (SVC) |
| Шамадан тыс жүктеме сыйымдылығы | 60 с үшін 150% номиналды ток; 12 с үшін 170%; 1,5 с үшін 190% |
| Моментті күшейту | Автоматты моментті күшейту; қолмен 0,1%-дан 30,0%-ға дейін арттыру |
| V/F қисығы | Сызықтық, көп нүктелі және шаршы қисық (1,2 / 1,4 / 1,6 / 1,8 / 2,0 қуат) |
| V/F бөлу | Толық бөлу, жартылай бөлу |
| Жеделдету/баяулау | Сызықтық немесе S-қисығы, 0,0-ден 6500,0 с |
| Тұрақты ток тежеу | Бастау жиілігі 0,00 Гц максималды жиілікке дейін; уақыт 0,0 - 36,0 с; ағымдағы 0,0% - 100,0% |
| JOG басқару | JOG жиілігі 0,00 Гц-тен максималды жиілікке дейін (әдепкі 5 Гц); жеделдету/баяулау 0,0 - 6500,0 с |
| Кірістірілген PID | Иә, сыртқы контроллері жоқ қысым, ағын немесе температура тұйық контуры үшін |
| AVR | Тор кернеуі өзгерген кезде шығыс кернеуі тұрақты болады |
| Кіріс терминалдары | 5 сандық кіріс, DI5 50 кГц-ке дейінгі жоғары жылдамдықты импульсті қолдайды; 1 аналогтық кіріс 0-10 В немесе 0-20 мА; 1 пернетақта потенциометрінің кірісі |
| Шығару терминалдары | 50 кГц дейінгі 1 жоғары жылдамдықты импульстік шығыс; 1 реле шығысы; 1 аналогтық шығыс 0-20 мА немесе 0-10 В |
| Байланыс | RS485, Modbus RTU |
| Қорғау | Қозғалтқышты қосу кезінде қысқа тұйықталуды анықтау, шығыс фазасының жоғалуы, артық ток, артық кернеу, төмен кернеу, артық температура, шамадан тыс жүктеме, төмен жүктеме, әлсіз жарық |
| Жұмыс температурасы | -10°C - 50°C; 40°C жоғары 1°C үшін 1% төмендету |
| Сақтау температурасы | -20°C - 60°C |
| Ылғалдылық | 95% RH төмен, конденсация жоқ |
| Биіктік | 1000 м төмен; 1000 м-ден 3000 м-ге дейін 100 м-ге 1% төмендету |
| Діріл | 5,9 м/с² (0,6 г) төмен |
| Қоршау | IP20, қабырғаға аспа немесе шкаф, тік орнату |
| Тарату жүйесі | TN, TT |
| EMC / қауіпсіздік | IEC 61800-3 (C3); IEC 61800-5-1 |
Корпус IP20 дәрежесіне ие және судың түсуінен қорғауды қамтамасыз етпейді. Жетек тиісті желдеткіші бар және оның температурасына, ылғалдылығына және орнату талаптарына сәйкес жабық немесе қорғаныш қоршау ортасына орнатылуы керек.
Берілген анықтамалық конфигурациялар 250 Вт деп бағаланған 18 модульдің үш жолын немесе 300 Вт деп есептелген 15 модульдің үш жолын көрсетеді. Бұл реттеулер сәйкесінше 54 модульге немесе 45 модульге және кез келген жағдайда 13,5 кВт есептелген номиналды массив қуатына сәйкес келеді. Түпкілікті жолдың дизайны модуль деректер парағымен, сайттың ең төменгі температурасымен және түрлендіргіштің тұрақты ток кернеуінің шектерімен салыстырылуы керек.
Берілген спецификацияда шудың ең жоғары деңгейі 65 дБА көрсетілген. Қосымша акустикалық өңдеу қажет пе орнату орнына, бөлме акустикасына, жұмыс істейтін жабдыққа және қолданылатын шу талаптарына байланысты. Дискіні орналасқан ғимаратта немесе жабық жабдық бөлмесінде орналастыру кезінде орнату ортасын ескеріңіз.
Жалпы мақсаттағы конфигурация жалпы жүктемеге және қолдау көрсетілетін басқару әдісіне сәйкес келуі керек. Векторлық басқару қолданбалары үшін нұсқаулықта қолданылатын қозғалтқыштың орналасуын растаңыз. Бір дискіден бірнеше қозғалтқышты іске қосу біріктірілген токтың дискінің номиналында қалуын және әрбір қозғалтқыштың тиісті шамадан тыс жүктемеден қорғанысын қажет етеді. Таңдалған басқару режимі үшін өндірушінің нұсқауларын орындаңыз.
Берілген ақпарат қоректендіру режимінің индикаторы ретінде U0-49 бақылау параметрін анықтайды, 0 тор жұмысын және 1 күн жұмысын білдіреді. Қолдау көрсетілсе, параметрді Modbus RTU арқылы оқуға болады. Қашықтан бақылау жүйесіне біріктіру алдында тізілім анықтамасы мен байланыс параметрлерін тиісті нұсқаулықпен салыстырып растаңыз.
Раковинаны және салқындатқыш желдеткішті шаңнан тазартыңыз, терминалдар мен сым қосылымдарын техникалық қызмет көрсету кестесіне сәйкес тексеріңіз, қоршаған орта температурасы мен желдетуді бақылаңыз. Тізімде көрсетілген жұмыс температурасы диапазоны -10°C пен 50°C аралығында, 40°C-тан жоғары төмендетілген. Берілген биіктік нұсқаулығы сонымен қатар 1000 м-ден жоғары төмендеуді көрсетеді. Тексеру аралықтары мен техникалық қызмет көрсету процедуралары үшін нақты үлгі нұсқауларын орындаңыз.
Жоқ. Берілген PC10 сериясының ақпаратында күн сорғысының режимі мен жалпы мақсаттағы инвертор режимі берілген. Күн сорғысының жұмысы MPPT және құжатталған сорғымен байланысты қорғаныс функцияларын қамтиды, ал жалпы мақсаттағы жұмыс SVC немесе V/F қозғалтқышты басқаруды, PID және Modbus RTU-ды қолдайды. P8-00 параметрі режимді таңдау параметрі ретінде анықталған. Модельге арналған нұсқаулықта рұқсат етілген параметрді және режимді өзгерту процедурасын растаңыз.
