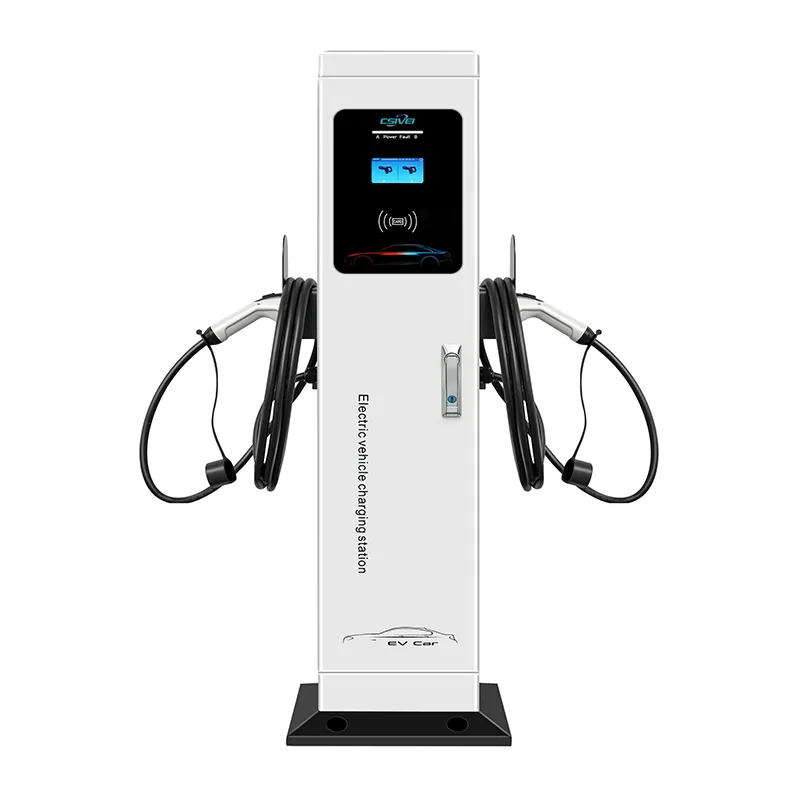

Қос мылтықты электрлік автомобильді зарядтау станциясы

Әр мылтық конфигурациясына 7 кВт-тан 22 кВт-қа дейін арналған, CSIVEI зауытының сапалы қос зеңбіректі электрлік автокөлік зарядтау станциясы бір шассиден екі көрші тұрақ орнына тікелей қызмет көрсетеді, бұл тұрақ жолына қажетті қабырға блоктарының санын екі есе азайтады.

Біріктірілген динамикалық жүктемені басқару жалғыз болғанда бір көлікке автоматты түрде басымдық береді және екеуі де зарядталып жатқанда сыйымдылықты біркелкі бөледі.

Әрбір мылтық жеке қуат өлшегіші, RFID оқу құралы және OCPP 1.6J сервер сәйкестігі бар тәуелсіз зарядтау нүктесі ретінде жұмыс істейді, бұл әр ұяшыққа бөлек есепшот пен кіруді басқаруға мүмкіндік береді.

IP55 стандарты бойынша ұнтақпен қапталған болат корпусы -30°C пен +55°C аралығындағы сыртқы жағдайларға төтеп береді, ылғалды немесе шаңды орталарға сәйкес келетін электроникасы бар. Арнайы бүйір қапшықтары бар екі 5 метрлік 2 типті кабель қосқыштарды ұқыпты және жерден ұстамайды. Толық электр қауіпсіздігі, соның ішінде A типті + 6мА тұрақты токқа сезімтал қалдық токтан қорғау, асқын ток және асқын кернеуден қорғау — әрбір шығысқа тәуелсіз қолданылады.

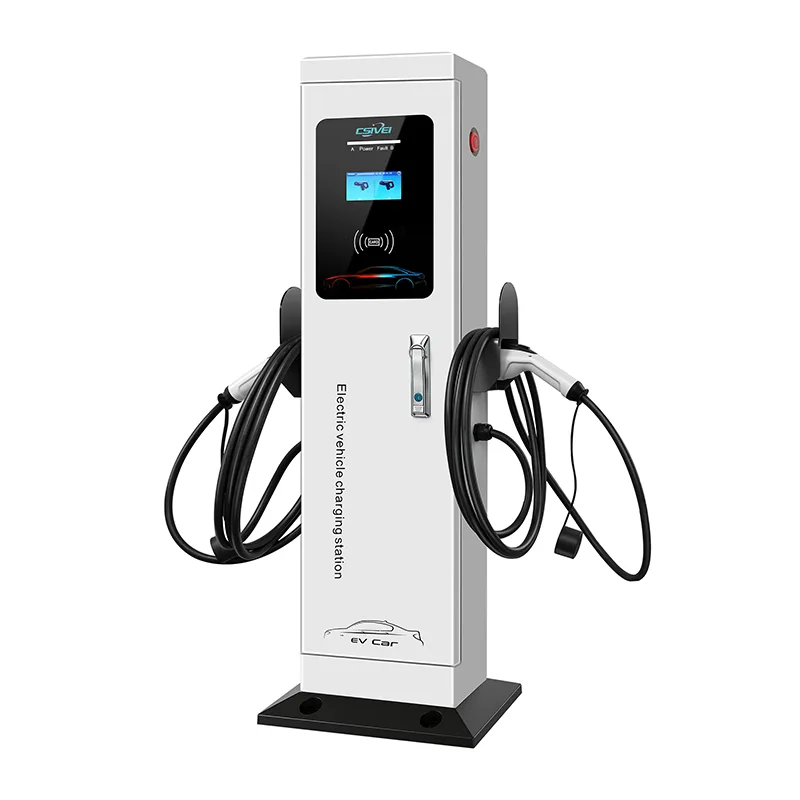

Қолайлы қабырғалары жоқ орындар үшін қосымша тұғыр бағанасы сол құрылғыны кез келген сайтта өнім сипаттамасын біріктіретін жұқа дербес зарядтағыш ретінде орналастыруға мүмкіндік береді.

Өнім қолданбалары

Қабырға мен еденнің әрбір шаршы метрі есептелсе, қос мылтықты электрлік автомобиль зарядтау станциясы бір орнату нүктесінен зарядтау сыйымдылығын екі есе арттырады. Бұл кеңістікті, электр қуатын және бюджетті оңтайландыру қажет болатын жұптастырылған тұрақтар үшін қисынды таңдау.

Тұрғын үйлер мен тұрғын үй кешендері

Ортақ жерасты немесе жабық тұрақта екі іргелес шығанақтары бар тұрғындар орталық бағанға немесе бүйір қабырғаға орнатылған бір қос мылтық зарядтағышты ортақ пайдалана алады. Әрбір пайдаланушының жеке RFID картасына және есепшот шотына байланыстырылған арнайы қаруы бар. Ғимарат ең аз электрлік жүгірулерден максималды EV қамтуын алады, ал динамикалық жүктемені теңестіру жалпы сұранысты ғимараттың жеткізу шегінде қауіпсіз сақтайды.

Жұмыс орны және бизнес паркі Қызметкерлерге арналған тұрақ

Жұмыс берушілер бір зарядтағышқа екі қызметкердің көлігіне қызмет көрсете алады, бұл тұрақ аймағының периметрі бойынша қабырғаға орнатылатын қондырғылардың санын айтарлықтай азайтады. Қызметкерлер толық жұмыс күні бойына қосылып, зарядтағыш қуатты ақылмен бөліседі. OCPP платформасы компанияға ақысыз ыңғайлылық немесе әр пайдаланушы үшін төлем ретінде төлемді ұсынуға мүмкіндік береді, барлығы қашықтан басқарылады.

Бөлшек сауда, қонақжайлық және демалыс орындары

Қонақ үйлер, сауда орталықтары және спорт залдары кіреберістің жанындағы немесе тұрақ палубасының қабырғасының бойындағы қабырғаға бекітілген бір құрылғыдан екі белгіленген шығанақта қонақтарды зарядтауды қамтамасыз ете алады. Таза, ықшам орнату тақтайшалар немесе жаяу жүргіншілер кіру үшін көбірек қабырға кеңістігін қалдырады. Қонақтар сеансты QR коды немесе қонақүй кілті картасы арқылы бастайды және әрбір шығанаққа жеке есеп беріледі.

Флот базасы және автокөліктерді бөлісу хабтары

Периметрі қабырғалары немесе құрылымдық бағаналары бар депоға оралатын жеткізу фургондары немесе автокөлікті ортақ пайдалану сияқты шағын флоттар бір бірлікке екі көлікке қызмет көрсету үшін қос мылтық қабырға зарядтағыштарын пайдалана алады. Backend арқылы жоспарланған зарядтау флот түні бойы сеанстарды тоқтатады, ең жоғары жүктемені азайтады. Қабырғаға орнатудың қарапайым орнатуы көлік қозғалысы аймақтарында жол жүру қаупін және тәртіпсіздікті болдырмайды.

Қабырғалар мен тұғырлар аралас сайттар

Қабырғалары жоқ жер үсті лоттары үшін қосымша тұғыр жинағы жұптар арасындағы жұқа бағандарға бірдей қос мылтық зарядтағыштарды орналастыруға мүмкіндік береді. Бір жоба ғимараттың жиектеріндегі қабырғаға орнатылатын блоктарды және ашық қатардағы тұғыр блоктарын пайдалана алады, олардың барлығы бір зарядтау құрылғысы ретінде басқарылады. Бұл сатып алудың күрделілігін және қосалқы бөлшектердің әртүрлілігін азайтады.

Техникалық терең сүңгу

Сапалы қос зеңбіректі электрлік автомобиль зарядтау станциясы екі тәуелсіз, толық есептелген зарядтау нүктесін тиімді орнату және ұзақ мерзімді сенімділік үшін жасалған бір ықшам шассиге біріктіреді.

Екі арналы интеллектуалды қуатты тарату

Борттық контроллер жалпы қол жетімді желі сыйымдылығын және екі қосылған көліктің нақты уақыттағы сұранысын бақылайды. Әрбір мылтық IEC 61851-1 3 режиміне сәйкес, тәуелсіз басқару ұшқышы байланысы бар. Екі көлік те зарядталып жатқанда, жүйе номиналды токты динамикалық түрде бөледі - мысалы, 32А үш фазалы қорек бір уақытта бір мылтыққа 11 кВт береді. Тек бір көлік қосылса, толық 22 кВт (немесе үлгіге байланысты 7 кВт) сол жалғыз шығысқа бағытталады. Статикалық бөлу немесе басымдыққа негізделген бөлуді сервер арқылы да конфигурациялауға болады.

Тәуелсіз өлшеу, қол жеткізу және басқару

Әрбір зарядтау розеткасының MID сертификаты бар энергия есептегіші (қосымша) және ISO 14443 RFID оқу құралы бар. Бұл екі пайдаланушының ешбір кедергісіз аутентификациялау, бастау және зарядтау үшін төлем жасау мүмкіндігін білдіреді. Басқару тақтасы әрбір мылтықты бөлек OCPP зарядтау нүктесі ретінде қарастырады, ол әр орындағы транзакция журналдарын, қашықтан іске қосу/тоқтату және ақаулық диагностикасын қамтамасыз етеді.

Әр шығанаққа арналған қабатты электр қауіпсіздігі

Әрбір шығыс арнайы А типті қалдық ток құрылғысының және IEC 62955 стандартына сәйкес 6 мА тұрақты токқа сезімтал қорғаныстың пайдасын көреді, бұл тіпті тұрақты тұрақты токтың жерге тұйықталуы жағдайында да қауіпсіз ажыратуды қамтамасыз етеді. Токтан, асқын кернеуден және асқын кернеуден қорғаныс әрбір мылтық үшін қайталанады. Егер бір жағынан ақаулық орын алса, тек сол сеанс аяқталады; екіншісі әсер етпестен жалғасады. Құлыпталатын алдыңғы панельді апаттық тоқтату екі шығысты бір уақытта механикалық түрде оқшаулайды.

Аппараттық құралдар және қоршаған ортаның беріктігі

Қоршау IP55 және IK10 санаттары бойынша УК-тұрақтандырылған ұнтақ жабыны бар мырышталған болаттан жасалған. Ол салмақты қабырғаға жақын ұстауға арналған көп нүктелі кронштейннің көмегімен бетонға, кірпішке немесе құрылымдық болатқа сенімді түрде бекітіледі. Құрылғы -30°C пен +55°C аралығында жұмыс істейді. Ішкі электроника конформды түрде қапталған және сүзгіден өткен желдету конструкциясы шаңның жұтуына жол бермейді, сонымен бірге жылуды таратуға мүмкіндік береді.

Пайдаланушы интерфейсі және интеллектуалды қосылым

Мылтықтағы жоғары көрінетін жарықдиодты күй сақинасы драйверлерге дереу визуалды растауды береді. Қосылу опциялары стандарт ретінде OCPP 1.6J/2.0.1 қолдауымен Wi-Fi, Ethernet және 4G қамтиды. Жергілікті офлайн кэштеу транзакция деректерінің жоғалмауын қамтамасыз етеді. Жүйе смарт зарядтау кестелерін, Modbus RTU/TCP арқылы күн энергиясын өздігінен тұтынуды біріктіруді және сайттағы бірнеше зарядтағыштар арқылы динамикалық жүктемені басқаруды қолдайды.

Кабельді басқару және эргономика

Әрбір мылтықта эргономикалық қосқышы бар 5 метрлік 2 типті байланыстырылған кабель (1 түрі бар) бар. Тәуелсіз бүйірлік қапшықтар екі кабельді пайдаланбаған кезде еденнен сақтайды, бұл тозу мен істен шығу қаупін азайтады. Қорапты орналастыру кабельдерді көлік есіктерінен таза түрде өткізеді.

Қосымша тұғырды түрлендіру

Қабырғалардан алыс орналастыру үшін мырышталған болаттан жасалған тұғыр бағанасы ұсынылады. Ол нөлдік ішкі модификацияларды қажет ететін қабырғаға орнату сияқты бірдей орнату интерфейсін пайдаланады. Тұғыр кабельді бағыттау мен берік еден тақтасын біріктіреді, бұл бір зарядтағыш үлгісіне сайттағы әрбір тұрақ орналасуына қызмет көрсетуге мүмкіндік береді.

Жиі қойылатын сұрақтар

1-сұрақ: Екі мылтық бір уақытта максималды номиналды қуатта зарядтай ала ма?

Иә және жоқ — бұл сіздің электрмен жабдықтауыңызға байланысты. Егер қорек екі зеңбіректің қосындысына жеткілікті болса, олар бір уақытта толық қуатпен зарядталады. Дегенмен, шектеулі қоректендіруі бар қондырғылардың көпшілігінде (мысалы, 22 кВт бір қару үлгісі үшін 32А үш фазалы) динамикалық жүктемені басқару қуатты бөледі — әдетте екеуі де бос болған кезде бір мылтық үшін 11 кВт. Тек бір көлік розеткаға қосылғанда, ол толық 22 кВт алады.

2-сұрақ: Екі зарядтау нүктесінің шоттары тәуелсіз төленеді ме?

Мүлдем. Әрбір мылтықта өзінің энергия есептегіші және OCPP нүктесінің идентификаторы бар. Сіздің серверлік платформаңыз екі бөлек зарядтау нүктесін көреді, бұл сізге әртүрлі тарифтерді, пайдаланушыларға кіру тізімдерін және әрбір шығанақ үшін есепшоттарды орнатуға мүмкіндік береді.

3-сұрақ: Бір жағында ақаулық болса, екіншісі зарядталып жатқанда не болады?

Қауіпсіздік толығымен тәуелсіз. A пулеметіндегі ақау тек сол сеансты тоқтатады; В тапаншасы үзіліссіз зарядтауды жалғастырады. Авариялық тоқтату түймесі қажет болған жағдайда екеуін де механикалық түрде оқшаулайды.

4-сұрақ: Орнату үшін маған қандай қабырға қажет?

Кронштейн тұтас бетон, кірпіш немесе құрылымдық болат бағандарға арналған. Біз толық монтаждау үлгісін және якорь сипаттамаларын береміз. Сәйкес қабырға болмаса, қосымша тұғыр жинағы оны дербес зарядтағышқа айналдырады.

5-сұрақ: Бұл қос зеңбіректі электрлік көлік зарядтау станциясын ашық ауада пайдалануға бола ма?

Иә. Оның IP55 және IK10 рейтингтері оның тұрақты сыртқы әсерге, жаңбырға, шаңға және ультракүлгін сәулелерге арналғанын білдіреді. Ол -30°C-тан +55°C-қа дейінгі температурада жұмыс істейді, бұл оны кез келген дерлік климатқа жарамды етеді.

6-сұрақ: Тұғыр опциясы қалай жұмыс істейді?

Тұғыр - бірдей зарядтау құрылғысы бекітілетін еденге орнатылған баған. Ішкі жабдықты өзгерту қажет емес. Бұл ашық тұрақтар үшін өте қолайлы және бір өнім түрін пайдаланып қабырғаға және тұғырға орнатылған зарядтағыштарды бір жобада араластыруға мүмкіндік береді.

7-сұрақ: Қандай техникалық қызмет көрсету қажет?

Күнделікті техникалық қызмет көрсету кабельдерді, қосқыштарды және қоршауды жыл сайынғы тексеруді қамтиды. Алдыңғы қақпақ толық қол жеткізу үшін ашылады, ал модульдік дизайн RFID тақталары немесе реле сияқты компоненттерді жылдам ауыстыруға болатынын білдіреді. Бір блокта екі зеңбіректің болуы екі бөлек бір мылтық зарядтағыштармен салыстырғанда қызмет көрсететін жалпы жабдықты азырақ білдіреді.

8-сұрақ: Мен оны күн батареяларымен немесе энергияны басқару жүйесімен біріктіре аламын ба?

Иә. Зарядтағыш Modbus RTU/TCP және OCPP смарт зарядтау профильдерін қолдайды. Ол артық күн энергиясы қол жетімді болғанда ғана зарядталады немесе ең жоғары сұраныс төлемдерін болдырмау үшін кестені орындай алады.

Тұтынушының назары

Заманауи тұрғын үй мұнарасы — шектеулі жерасты тұрағын оңтайландыру

Фон

Қала орталығындағы көпқабатты тұрғын үй 150 пәтерге арналған екі деңгейлі жерасты автотұрағын ұсынды. Меншік иелерінің комитеті тұрғындар үшін электр қуатын зарядтауды қосқысы келді, бірақ гараж қазірдің өзінде тығыз тандеммен және жанама шығанақтармен толығымен бөлінген. Инфрақұрылымды зарядтау үшін тұрақ орнын жоғалту мүмкін емес еді.

The Challenge

Автотұрақ жоспары құрылымдық бағандар мен периметрлік қабырғалар бойымен жұптастырылған тар жолдардан тұрды. Едендік зарядтағыштар мүмкін емес еді - олар есіктерді жауып тастайды немесе дәліздің ең аз енін бұзады. Қабырғаға орнатылатын бір мылтық зарядтағыштары бір ұяшыққа бір блокты қажет етеді, яғни екі физикалық зарядтау құрылғысы, екі қуат кабелі және көрші ұялардың әрбір жұбы үшін екі қабырғаға бекіту нүктесі. Электрлік бөлмеде де шектеулі қосалқы сыйымдылық болды, бұл жүктемені басқаруды өте маңызды етеді.

Неліктен қос зеңбіректі электрлік автомобиль зарядтау станциясын таңдау керек?

Жұпталған шығанақ дизайны қос мылтық тұжырымдамасына тамаша сәйкес келді. Бір қос мылтық қабырға зарядтағышты екі көршілес тұрғын ұялар арасындағы бағанаға орнату арқылы ғимарат бір электр беруден және бір орнату нүктесінен екі көлікке қызмет көрсете алады. Бұл бір мылтық қондырғылармен салыстырғанда зарядтағыштардың, қуат беру көздерінің және қабырға кронштейндерінің санын бірден екі есе азайтты.

Динамикалық жүктемені бөлісу сыйымдылық мәселесін шешті. Көршілер үйге бір уақытта қайтып келген ең жоғары сағаттарда да зарядтағыш 32А қорын екі көлік арасында бөліп, жалпы жүктемені болжауға мүмкіндік берді. Бір тұрғын үйде болмаса, екіншісі толық зарядтау жылдамдығына ие болды.

Қолжетімділікті басқару бір мылтық үшін болды: әр тұрғында пәтер шотына байланыстырылған RFID картасы болды. OCPP сервері оларды жеке электр есептегіштері сияқты әділ етіп, тікелей өздерінің тұтынуы үшін есептеді.
