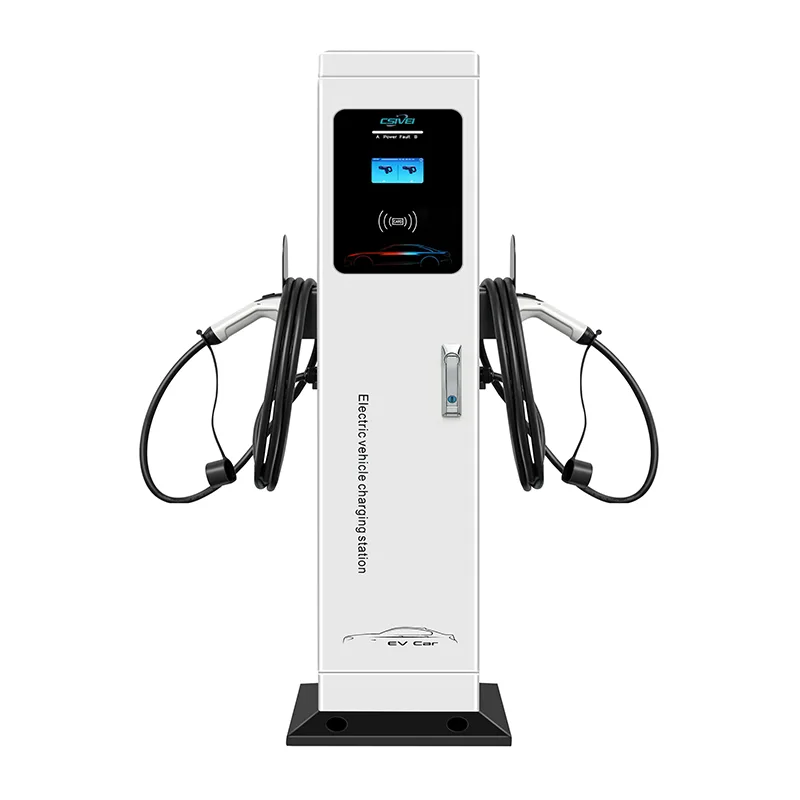

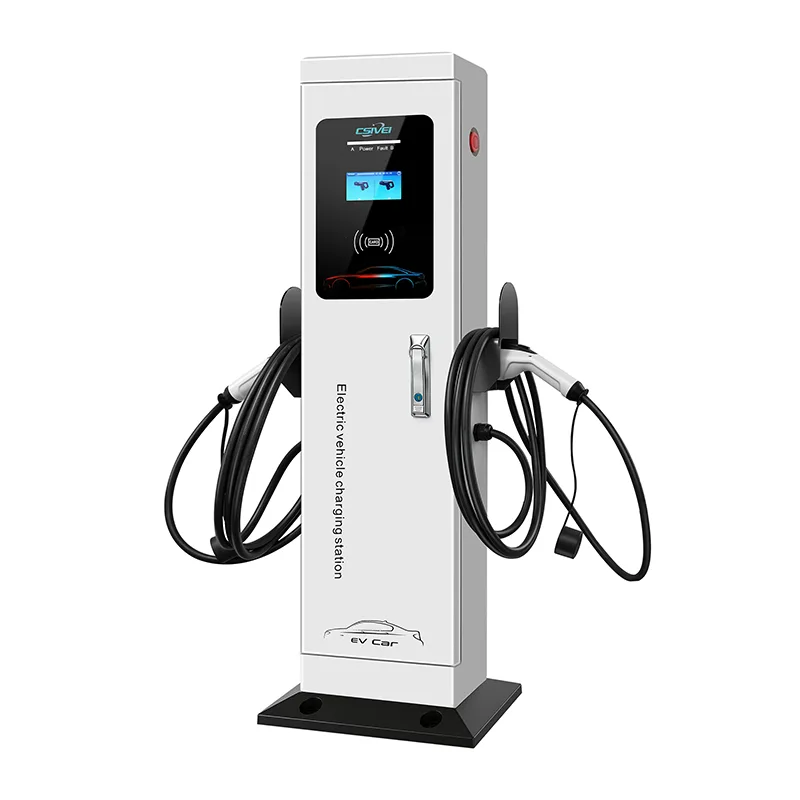

Қос мылтық тұрақты айнымалы ток зарядтау станциясы

Бұл едендік айнымалы ток зарядтау құрылғысы бір мылтық үшін 7 кВт, 11 кВт немесе 22 кВт қуатқа қолдау көрсетеді, жалпы шығыс кірістірілген динамикалық жүктеме контроллері арқылы басқарылады. Екі көлік розеткаға қосылғанда, қол жетімді қуат ақылды түрде бөлінеді — мысалы, 32А үш фазалы қоректендіргіштегі бір мылтық үшін 22 кВт моделі әр көлікке бір уақытта 11 кВт немесе бір аралық бос кезде бір көлікке толық 22 кВт жеткізе алады. Тұғыр төрт анкерлік болтпен бетон төсеміне немесе төселген бетке бекітіледі, бұл қабырға конструкцияларына қажеттілікті болдырмайды. 5 метрлік кабельдері және жеке кабель қалталары бар екі бөлек типті 2 қосқышы әр ұяшықты ұқыпты және пайдаланушыға ыңғайлы етеді. RFID және қолданбаға негізделген аутентификация бір қаруға тәуелсіз қол жеткізуге және есепшот беруге мүмкіндік береді, ал OCPP 1.6J қосылымы екі қаруды да кез келген желілік серверге бөлек зарядтау нүктелері ретінде біріктіреді. IP55 стандарты бойынша IK10 соққыға төзімді мырышталған болаттан жасалған корпус жыл бойы -30°C-тан +55°C-қа дейінгі сыртқы жағдайларға төтеп береді. Кешенді электр қауіпсіздігіне A типті + 6мА тұрақты токқа сезімтал қалдық токтан қорғау, бір мылтыққа шамадан тыс ток, асқын кернеу және асқын кернеуден қорғау, сонымен қатар орталық апаттық тоқтату кіреді. Бір тұғырлы екі орындық дизайнымен қос мылтықты тұрақты айнымалы ток зарядтау станциясы кез келген көп ұялы жоба үшін орнату, кабель тарту және техникалық қызмет көрсету шығындарын айтарлықтай азайтады.

Идеалды қолданбалар

Ұзақ тұрақ орны бірнеше орынға тиімді қызмет көрсету қажеттілігін қанағаттандыратын жағдайда, қос мылтықтан тұратын тұрақты айнымалы ток зарядтау станциясы екі көлікті бір тіреуіштен зарядтау арқылы жабдық пен орнату шығындарын екі есе азайтады.

Тұрғын үйлер мен тұрғын үй кешендері

Арнайы ашық автотұрағы бар көп тұрғын үйлер үшін тағайындалған екі тұрғын алаңының арасында орналасқан жалғыз қос мылтық тұғыры әрқайсысында жеке зарядтау нүктесін қамтамасыз етеді. Тұрғындар өздерінің RFID картасымен аутентификацияланады, ал сессиялар жеке пәтер шоттарына төленеді. Ортақ тұғыр азырақ іргетас пен электрлік үй жұмысы дегенді білдіреді, бұл монтаждау құнын және абаттандырылған жерлерде көрнекі тәртіпсіздікті азайтады.

Жұмыс орны және бизнес паркі Қызметкерлерге арналған тұрақ

Қызметкерлерге сыйақы ретінде EV зарядтауды ұсынатын компаниялар бір зарядтағыштан екі көрші тұраққа қызмет көрсете алады. Қызметкерлер келген кезде желіге қосылады және жұмыс күнінің соңына дейін толық төлем алады. OCPP сервері әр пайдаланушыға шот ұсынуға немесе тегін бөлуге мүмкіндік береді, ал қос мылтық ізі айналым аймақтарын ашық ұстайды. Динамикалық жүктемені теңестіру тораптың электр қуатының ешқашан асып кетпеуін қамтамасыз етеді, тіпті көбірек зарядтағыштар қосылған.

Қонақ үйлер, курорттар және демалыс орындары

Қонақ үйлер мен курорттардағы қонақтарға арналған тұрақ жиі ашық жерлерде немесе көлеңкелі құрылымдарда жұпталған шығанақтарды ұсынады. Екі ұяның арасындағы бір қос мылтық тұрақты айнымалы ток зарядтағыш ландшафтты бұзбай, жоғары сапалы EV ыңғайлылығын қамтамасыз етеді. Қонақтар QR коды немесе бөлме кілті арқылы аутентификацияланады, ал қонақүй орталық бақылау тақтасынан бір орын үшін ақысыз немесе ақылы төлемді басқара алады.

Автопарк және көлік үлесті деполары

Автокөліктерді жалға алу хабтары, муниципалды автоплавтар немесе корпоративтік көлікті бөлісу қызметтері сияқты жеңіл электр машиналарын басқаратын шағын және орта өлшемді парктер бір зарядтағышқа бір түнде екі көлікті қоя алады. Энергия шығындарын оңтайландыру үшін серверлік реттілік сеанстары арқылы жоспарлы зарядтау, ал бір қаруға тәуелсіз өлшеу көлік немесе бөлімше бойынша тұтынуды бақылайды. Жеке дизайн флот құрамы дамыған сайын орналасуды икемді өзгертуге мүмкіндік береді.

Қоғамдық және муниципалдық жер учаскелері

Қаланың меншігіндегі автотұрақтар мен көше бойлары бекеттер санын екі есе көбейтпей-ақ зарядтауды екі есе көбейте алады. Екі белгіленген EV шығанағының арасындағы бір тұғыр таза көше көрінісін және жаяу жүргіншілер үшін аз кедергілерді қамтамасыз етеді. Біріктірілген кабельді басқару жүру жолдарын таза ұстайды, ал қосарлы тәуелсіз есепшот орындауды және кірісті жинауды жеңілдетеді.

Техникалық терең сүңгу

Қос мылтықты тұрақты айнымалы ток зарядтау станциясы екі тәуелсіз басқарылатын зарядтау нүктесін бір жинақы тұғырға біріктіріп, ақылды қуатты басқаруды сенімді сыртқы инженериямен біріктіреді.

Екі арналы интеллектуалды жүктемені теңестіру

Борттық энергияны басқару контроллері нақты уақыт режимінде қосылатын екі көліктің қол жетімді қуат қуатын және сұранысын бақылайды. Тек бір көлік розеткаға қосылған кезде, толық номиналды ток - фазаға 32А дейін - бұл мылтыққа жеткізіледі. Екінші көлік қосылған кезде контроллер екі розетка арасында токты динамикалық түрде таратады. 32А көзі бар әдеттегі 22 кВт үш фазалы конфигурацияда әрбір мылтық бір уақытта 11 кВт (бір фазаға 16 А) алады. Жүйені статикалық бөлу немесе басымдықты бөлу арқылы конфигурациялауға болады, бұл қажет болса, тағайындалған орынға көбірек қуат береді. Бұл қол жетімді желілік қосылымды барынша пайдалану кезінде негізгі ажыратқыштың шығуын болдырмайды.

Әр қаруға тәуелсіз өлшеу және басқару

Әрбір шығыс IEC 61851-1 стандартына сәйкес келетін бөлек зарядтау нүктесі ретінде қарастырылады. Екі арнайы микроконтроллер әр көліктің борттық зарядтағышымен үздіксіз байланысып, Control Pilot сигналдарын басқарады. Мылтық үшін энергияны өлшеу кіріс қолданбалары үшін есеп айырысу дәрежесінің дәлдігін қамтамасыз ететін MID сертификаты бар есептегіштерді (қосымша) пайдаланады. Релелік басқару, ақауларды анықтау және сеанстарды тіркеу әр арнаға толығымен тәуелсіз, яғни бір мылтықтағы ақау екіншісіне әсер етпейді.

Кешенді электрлік қорғаныс

Зарядтау құрылғысында IEC 62955 стандартына сәйкес тұрақты токқа сезімтал 6 мА бар А типті қалдық ток құрылғысы бар, ол екі қаруды да айнымалы және тұрақты токтың жерге төгілу токтарынан қорғайды. Әрбір арна үшін асқын кернеуден, асқын кернеуден және төмен кернеуден тәуелсіз қорғаныс қамтамасыз етілген. Кез келген ақаулық жағдайда арнайы моторлы реле миллисекундтар ішінде зардап шеккен шығысты ажыратады. Құлыпталатын орталық апаттық тоқтату түймесі екі қаруды да қолмен оқшаулауды қамтамасыз етеді.

Сыртта қолдануға болатын берік тұғыр

Тұғыр УК-тұрақтандырылған ұнтақ жабыны бар мырышталған болаттан жасалған, IP55 және IK10 рейтингтеріне жетеді. Колонна бетон төсеміне немесе төселген бетке төрт анкерлік болттары бар ауыр габаритті негіз тақтасы арқылы бекітіледі. Астыңғы және артқы кабельді енгізу опциялары бар жер асты құбырларын орналастырады. Сүзілген су төгетін тығындары бар желдетілетін баған дизайны ішкі конденсацияның алдын алады. Барлық ПХД және қосқыштар ылғалдылық пен тұзды ауаға қарсы конформды түрде қапталған.

Пайдаланушы интерфейсі және қосылу мүмкіндігі

Орталық 4,3 дюймдік жарықдиодты дисплей немесе қосымша сенсорлық экран екі қару үшін де сеанс күйін бір уақытта қамтамасыз етеді. Екі RFID оқу құралы — бір жағынан бір — тәуелсіз пайдаланушы аутентификациясына мүмкіндік береді. Байланыс опцияларына 4G, Wi-Fi және Ethernet кіреді. Енгізілген контроллер OCPP 1.6J/2.0.1 нұсқасын қолдайды, бұл әр қару-жарақ транзакциясы туралы есеп беруді, қашықтан іске қосу/тоқтатуды, микробағдарлама жаңартуларын және смарт зарядтау профильдерін береді. Офлайн режимі транзакцияларды жергілікті кэштейді және қосылым қайтарылған кезде үндестіреді.

Кабельді басқару

Әрбір мылтық 5 метрлік 2 типті кабельмен жабдықталған (1 типті қосымша). Арнайы бүйірлік кабель қапшықтары бір қолмен оңай қосылуға арналған екі кабельді де жерден ұстайды. Қабық конструкциясы кабельдерді сыртқа және төмен қарай бағыттайды, бұл екі зеңбіректің шатасуын болдырмайды және жүру жолдарын қауіпсіз етеді.

Энергия интеграциясы дайын

Modbus RTU/TCP интерфейстері ғимаратты басқару жүйелерімен, күн инверторларымен және батареяларды сақтаумен біріктіруге мүмкіндік береді. Зарядтау құрылғысы зарядтауды жаңартылатын генерациямен теңестіру немесе ең жоғары сұраныс терезелерінен аулақ болу үшін сыртқы жүктемені басқару сигналдарына жауап бере алады. Бұл оны сайттың кеңірек энергетикалық стратегиясының белсенді қатысушысы етеді.

Жиі қойылатын сұрақтар

1-сұрақ: Екі мылтық бір уақытта толық қуатта зарядтай ала ма?

Өнімнің жалпы көлемі қолда бар жеткізу қуатымен реттеледі. 32А үш фазалы қоректенуімен бір мылтық үшін әдеттегі 22 кВт конфигурациясында екі зеңбіректе де бір уақытта 11 кВт қуат бере алады. Бір ғана көлік қосылса, ол толық 22 кВт алады. Біздің команда сізге мақсатты өткізу қабілетіне сәйкес келетін электр қуатын өлшеуге көмектеседі.

2-сұрақ: Әрбір мылтыққа дербес есеп беруге болады ма?

Иә. Әрбір шығыстың өзінің энергия есептегіші және OCPP заряд нүктесінің идентификациясы бар. Бейне бір физикалық блок ішінде екі бөлек зарядтау нүктесін көреді, бұл әр пайдаланушыға тәуелсіз есеп айырысу, сеансты бақылау және тариф тағайындау мүмкіндігін береді.

3-сұрақ: Бір мылтық ақаулы болса ше?

Ақауларды анықтау және қорғау әр қарудан толығымен тәуелсіз. Бір шығыстағы ақаулық тек сол сеансты тоқтатады; екіншісі қалыпты зарядтауды жалғастырады. Орталық апаттық тоқтату қажет болған жағдайда екі қаруды да оқшаулайды.

4-сұрақ: Орнату талаптары қандай?

Тұғыр тегіс бетон төсеміне немесе төселген бетке бекітіледі. Сәйкес үш фазалы немесе бір фазалы қорек негізгі тақтаның кіру нүктесіне қосылуы керек. Қабырға немесе қосымша бекіту құрылымы қажет емес. Біз егжей-тегжейлі азаматтық және электрлік орнату нұсқауларын береміз.

5-сұрақ: Бұл зарядтағышты сыртта қолдануға бола ма?

Иә. IP55 және IK10 стандартты мырышталған болаттан жасалған корпус -30°C пен +55°C температурада тұрақты сыртқы орнатуға арналған. Ол жаңбырға, шаңға, ультракүлгін сәулелерге және жағалаудағы ауаға төзімді.

6-сұрақ: Ол қандай бэкенд және төлем платформаларын қолдайды?

Зарядтағыш OCPP 1.6J және 2.0.1 талаптарына сәйкес келеді және барлық негізгі зарядтау желісін басқару платформаларымен сыналған. Егер сізде теңшелетін сервер болса, біздің қолдау көрсету тобы іске қосу кезінде біріктіруге көмектесе алады.

7-сұрақ: Техникалық қызмет көрсету екі бөлек жалғыз зарядтағышпен қалай салыстырылады?

Күнделікті техникалық қызмет көрсету екі есеге қысқарды — тексеру үшін бір тұғыр, тазалау үшін бір сүзгілер жинағы және қол жеткізу үшін бір негізгі тақта. Алдыңғы есік барлық қызмет көрсетілетін бөліктерге толық қол жеткізуге мүмкіндік береді. Негізгі құрамдас бөліктер модульдік болып табылады және құрылғыны негізден шығармай-ақ ауыстырылады.

Тұтынушының назары

Корпоративтік бизнес-парк — қызметкердің электр қуатын зарядтауы

Фон

Көптеген технологиялық және қаржылық қызмет көрсететін компаниялар орналасқан үлкен бизнес паркі ашық аспан астындағы қызметкерлерге арналған автотұрақтарда электр қуатын зарядтауды қосуды жоспарлады. Қызметкерлердің сұранысы тез өсті және жылжымайтын мүлікті басқару командасы орнату шығындарын басқарылатын және абаттандырылған тұрақ ортасын сақтай отырып, қызметкерлерге сыйақы ретінде төлемді ұсынғысы келді.

The Challenge

Автотұрақтар жұпталған шығанақтардың ұзын қатарларына орналастырылды, олардың әрқайсысы екі қатарды бөліп тұратын абаттандырылған аралдар болды. Бастапқы ұсыныстар қабырғаға орнатылатын зарядтағыш тәсілін қарастырды, бірақ EV-ге арналған ұяларға жететін жерде қолайлы қабырғалар болмады. Бір мылтықтан тұратын едендік зарядтау құрылғылары қарастырылды, бірақ әр шығанақ үшін бір тұғыр қажет болды, яғни әрбір екі іргелес шығанақ үшін екі тұғыр, екі іргетас және екі кабельдік траншея. Жобаның ауқымында бұл материалды, еңбек шығындарын және көрнекі тәртіпсіздікті айтарлықтай арттырады.

Электр инфрақұрылымы да шектеулер туғызды. Әрбір фидер бағанасы шамамен 20 шығанақ аймағына қызмет етті. Бір аймаққа зарядтағыштардың көп санын орнату бар тізбектердің шамадан тыс жүктелуін болдырмау үшін жүктемені мұқият басқаруды қажет етеді.

Неліктен қос қарулы тұрақты айнымалы ток зарядтағыштар?

Жұпталған шығанақ орналасуы триггер болды. Қос мылтық тұғырын бір іргетастан да, бір электр беруден де қызмет ететін екі көрші шығанақ арасындағы ортақ аралға орнатуға болады. Бұл мынаны білдірді:

 Бір жұптың орнына екі тұғырдың орнына бір тұғыр — жабдықты, іргетастарды және орнату уақытын 50% қысқартады.

 Бар фидер сыйымдылығын тиімдірек пайдаланып, екі ұяға бір қуат кабелі өтеді.

 Посттары азырақ таза пейзаж көрінісі.

 Динамикалық жүктемені теңестіру тіпті екі көлік зарядталып жатқанда, біріктірілген тарту схеманың сыйымдылығы шегінде сақталуын қамтамасыз етті.

Қызметкерлер компанияға кіру карталарымен аутентификацияланады және әрбір қару OCPP серверінде тәуелсіз есеп айырысу нүктесі ретінде орнатылды. Компаниялар өз қызметкерлері үшін төлемді субсидиялай алады, ал келушілер алаңдары ақылы негізде жұмыс істей алады - барлығы бір платформадан басқарылады.

Орналастыру

22 кВт қос қарулы 40 тұрақты айнымалы ток зарядтағышымыз (2 типті) қызметкерлердің негізгі тұрақ аймағына орнатылып, 80 арнайы EV ұясына қызмет көрсетеді. Әрбір тұғыр қолданыстағы ландшафты аралға бекітіліп, қуат ең жақын фидер бағанынан қамтамасыз етілген. Жұмыс күндері тұраққа кедергі келтірмеу үшін орнату төрт демалыс күндері кезең-кезеңімен жүргізілді. OCPP сервері әрбір жалға алушы компанияның кіруді басқару жүйесімен біріктірілген, сондықтан қызметкерлер бар RFID белгішелерін түртіп тастады.

Нәтижелер

●  ЭВ зарядтау сыйымдылығы тек 40 зарядтағышты пайдаланып 80 ұяға жеткізілді, жабдықты қысқарту және орнату шығындарын бір мылтық баламалармен салыстырғанда шамамен 45%-ға азайтты.

●  Қызметкерлердің пікірі өте оң болды, төлемді жұмыс орнындағы ең қолайлы жағдай деп атады.

●  Мүлікті басқару динамикалық жүктемені теңестіру арқасында электр қуатына қатысты мәселелер болмағанын хабарлады, бұл тізбек бойынша ең жоғары сұранысты шектерде ұстады.

●  Таза, ретсіз орнату саябақтың архитектуралық нұсқауларын қанағаттандыра отырып, ландшафты паркинг эстетикасын сақтап қалды.

●  Осы іске қосу сәтті болғаннан кейін, бизнес-парк сол сипаттаманы қолданатын басқа екі тұрақ аймағына қос қарулы зарядтағыштарды қосты.
