Бір зеңбіректі электр қуатын үйге арналған зарядтағыш 7 кВт

7 кВт (бір фазалы) мен 22 кВт (үш фазалы) қуат көрсеткіштеріне арналған, CSIVEI зауытының бір зеңбіректі EV үй зарядтағышы 7 кВт тікелей қабырғаларға, тіректерге немесе құрылымдық бағандарға орнатылады - жердегі кеңістік талаптарын жояды және тұрақ аумақтарын кедергісіз сақтайды. Жіңішке, IP55 стандартына сай қоршауда зарядтау кабелін ұқыпты және жерде сақтайтын кірістірілген кабель қапшығы бар 2 типті қосқыш бар. Пайдаланушылар кірістірілген RFID оқу құралы немесе қосымша смартфон қолданбасы арқылы аутентификацияланады, ал OCPP 1.6J қосылымы қашықтан бақылау, сеанс туралы есеп беру және динамикалық жүктемені басқару үшін зарядтағышты негізгі серверлік платформалармен байланыстырады. Толық электр қауіпсіздігі A типті + 6мА тұрақты токқа сезімтал қалдық токтан қорғау, асқын ток және асқын кернеу қорғанысы және авариялық тоқтату функциясы арқылы жеткізіледі. Қолайлы қабырғалары жоқ сайттар үшін қосымша еденге арналған тұғыр керек-жарағы сол құрылғыны ішкі модификациялары жоқ тегіс бағанға орнатылған зарядтағышқа айналдырады. Жеке резиденцияға, қызметкерлерге арналған тұраққа немесе қонақтарға арналған тұраққа арналған бір мылтықтан тұратын электр қуатын үйге арналған 7 кВт зарядтау құрылғысы инфрақұрылымның минималды күрделілігімен түнде және жұмыс орнында сенімді зарядтауды қамтамасыз етеді.

Өнім қолданбалары

Қарапайымдылық, төмен баға және кеңістік тиімділігі маңызды орындар үшін бір мылтықтан тұратын EV үй зарядтағышы 7 кВт қабырғаға орнатылған ақылды зарядтау нүктесін қамтамасыз етеді. Оны бар құрылымдарға орнатуға немесе максималды икемділік үшін қосымша тұғырмен орналастыруға болады.

Жеке тұрғын үйлер мен гараждар

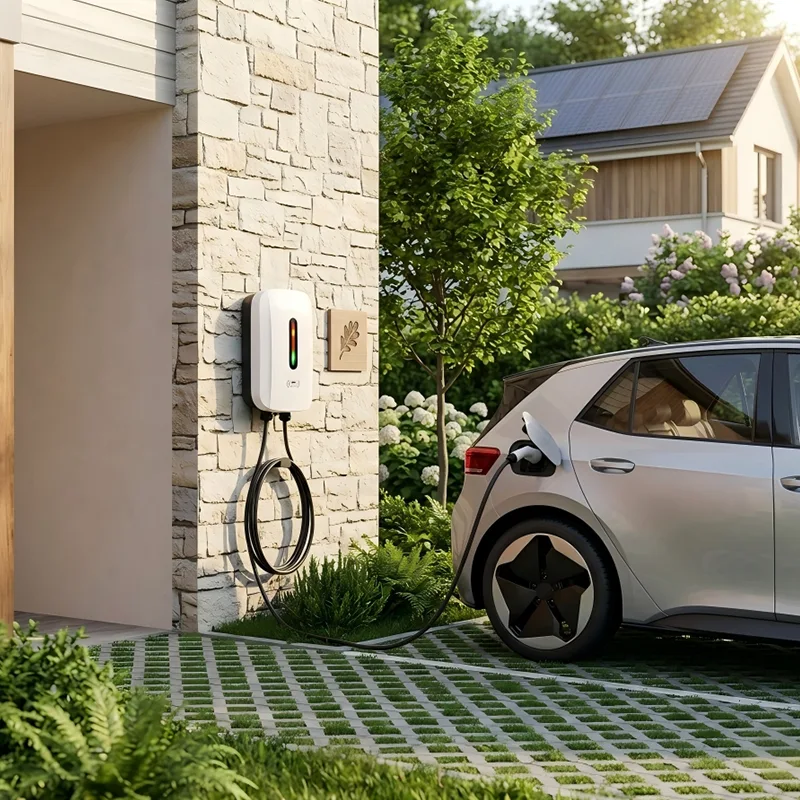

Көшеде арнайы тұрағы бар үй иелері бұл зарядтағышты гараж қабырғасына немесе үйдің сыртқы қабырғасына орната алады. Ол стандартты тұрмыстық электр қуатын пайдалана отырып, үйлесімді көліктер үшін 7 кВт немесе 22 кВт-қа дейін толық түнгі зарядты жеткізеді. Жіңішке профиль орнатуды ұқыпты ұстайды, ал RFID немесе қолданбаны басқару отбасы мүшелерінің пайдалануын шектейді.

Пәтер мен кондоминиум тұрағы

Көп тұрғын үйлер жеке тұрғындарға арнайы жертөлелерде немесе жабық тұрақтарда қабырғаға орнатылатын зарядтағыштарды тағайындай алады. Зарядтағыш бетон бағандарға немесе аралық қабырғаларға оңай орнатылады. Ғимараттың OCPP серверімен интеграция әр тұрғынға энергияны төлеуге және бірнеше блоктардағы жүктемені теңестіруге мүмкіндік береді, бұл ғимараттың негізгі қорын ешқашан шамадан тыс жүктемеуді қамтамасыз етеді.

Жұмыс орнындағы қызметкерді зарядтау

Кеңселер мен бизнес-парктер тұрақ орындарын ысырап етпестен EV зарядтауды қызметкерлерге құнды сыйлық ретінде қамтамасыз ете алады. Автотұрақтың периметрі бойынша немесе құрылымдық бағандардағы қабырғаға орнатылатын қондырғылар әрқайсысы бір-бірден бөлінген шығанаққа қызмет етеді. Қызметкерлер жұмыс күні ішінде желіге қосылады, ал зарядтағыштың ақылды жоспарлау мүмкіндіктері күн энергиясын өндіру сағаттарында немесе тарифтік емес тарифтік терезелерде зарядтауға басымдық бере алады.

Бөлшек сауда және қонақжайлық қонақтар үшін төлем

Қонақ үйлер, мейрамханалар және сауда орталықтары ең аз бұзылулармен қонақтардың электр көлігін зарядтау мүмкіндігін қоса алады. Қабырғаға орнату зарядтағышты тұтынушы тұрақ орнының басына ұқыпты орналастырады. Зарядтағышты персоналдың кілт картасымен тегін қол жеткізуге немесе QR коды арқылы ақылы сеанстарға теңшеуге болады, барлығы стандартты OCPP платформасы арқылы басқарылады.

Ашық лоттар үшін тұғырды орналастыру

Қабырғалары жоқ ашық аспан астындағы тұрақ орындарында қосымша тұғыр жинағы бірдей қабырғаға орнатылған құрылғыны жұқа, бөлек зарядтағышқа айналдырады. Бұл қала маңындағы сауда саябақтарына, демалыс орталықтарындағы келушілерге арналған тұраққа және қабырғаға орнату мүмкін емес кіреберістерге өте ыңғайлы. Бір сайтта қабырға мен тұғыр конфигурацияларын аралас пайдалану сатып алудың күрделілігін азайтады.

Техникалық терең сүңгу

Бір мылтықтан тұратын электр қуатын үйге арналған зарядтау құрылғысы 7 кВт ықшам, IP55 стандартты қоршауын жетілдірілген басқару электроникасы мен толық қосылу мүмкіндігімен біріктіреді, бұл оны кез келген EV зарядтау желісі үшін икемді құрылыс блогына айналдырады.

Қуатты тиімді жеткізу және сәйкестік

Зарядтау құрылғысы IEC 61851-1 3 режиміне сәйкес бір фазалы 7 кВт (230 В, 32 А) немесе үш фазалы 11 кВт/22 кВт (400 В, 16 А/32А) береді. Борттық контроллер көліктің бортындағы зарядтағышқа қолжетімді максималды токты реттей отырып, басқару ұшқышының байланысын басқарады. Құрылғы аймақтық желі стандарты үшін алдын ала конфигурацияланған, реттелетін максималды ток параметрі жүктемені басқару сценарийлері үшін сервер арқылы қол жетімді.

Қабатты электр қауіпсіздігі

Қауіпсіздік IEC 62955 сәйкес арнайы 6 мА тұрақты токқа сезімтал анықтау модулімен біріктірілген А типті қалдық ток құрылғысы арқылы қамтамасыз етіледі. Бұл қазіргі заманғы электр көліктері үшін маңызды талап болып табылатын стандартты А типті RCD-лерді соқыр ететін таза тұрақты ток ақауларынан қорғайды. Асқын ток, асқын кернеу, төмен кернеу және асқын кернеуден қорғау құрылғылары негізгі қуат жолына біріктірілген. Моторлы реле кез келген ақаулық жағдайда шығысты ажыратады, ал алдыңғы панельдегі апаттық тоқтату түймесі қосымша қолмен оқшаулау нүктесін ұсынады.

Аппараттық құралдардың құрылысы және қоршаған ортаға төзімділігі

Корпус ультракүлгін сәулелеріне төзімді ұнтақпен қапталған мырышталған болаттан жасалған, су мен шаңның түсуіне IP55 және механикалық әсерге IK10 сыналған. Ол -30°C-тан +55°C-қа дейін сенімді жұмыс істейтін жабық немесе ашық сыртқы орындарда орнатуға жарамды. Ішкі электроника ылғалдылық пен конденсацияға қарсы тұру үшін конформды түрде қапталған. Бекіту кронштейні бетонға, кірпішке немесе құрылымдық болатқа сенімді бекітуге мүмкіндік береді; Артқы немесе астыңғы жағынан кабельді енгізу опциялары таза көріну үшін жасырын сымдарды қосуға мүмкіндік береді.

Пайдаланушы интерфейсі және қосылу мүмкіндігі

Жарықтығы жоғары жарық диодты күй сақинасы немесе қосымша СКД дисплей бір қарағанда анық заряд күйін береді. ISO 14443-үйлесімді RFID оқу құралы смартфон қолданбасының өзара әрекеттесуі үшін қосымша Bluetooth немесе Wi-Fi арқылы жұптастырылған қол жеткізуді басқаруды қамтамасыз етеді. Енгізілген OCPP 1.6J (2.0.1 нұсқасына дейін жаңартылатын) стек Ethernet, Wi-Fi немесе біріктірілген 4G модемі арқылы желіні басқару жүйелеріне қосылады. Мүмкіндіктерге қашықтан бастау/тоқтату, нақты уақыттағы сеанс деректері, микробағдарлама жаңартулары және смарт зарядтау кестелері кіреді. Офлайн транзакцияны буферлеу қосылым уақытша тоқтаса, сеанс деректерінің жоғалмауын қамтамасыз етеді.

Кабельді басқару және эргономика

Эргономикалық қосқышы бар 5 метрлік 2 типті кабель (1 типті опция бар) тұрақты жалғанған. Кіріктірілген бүйір қапшық пайдаланбаған кезде коннекторды сенімді түрде бекітіп, кабельді жерден алшақ және саңылауды ұқыпты ұстайды. Қаптың дизайны штепсельді ыңғайлы биіктікте орналастырып, қосылу кезінде кернеуді азайтады.

Икемді жүктеме және энергияны басқару

Зарядтағыш Modbus RTU/TCP арқылы жергілікті жүктемені басқаруды қолдайды, бұл оны сайт деңгейіндегі контроллерлермен, күн инверторларымен немесе батареяларды сақтау жүйелерімен біріктіруге мүмкіндік береді. Көп зарядтағыш қондырғыларында топ контроллері сайттың жалпы сұранысын шектей алады, зарядтау сеанстарын шектей алады немесе күн энергиясын өздігінен тұтынуға басымдық бере алады. Бұл болашаққа төзімділік торды қымбат жаңартуларды қажет етпестен EV нөмірлерінің ұлғаюын қамтамасыз етеді.

Қосымша тұғырды түрлендіру

Ыстық мырышталған болаттан жасалған тұғыр жинағын зарядтау құрылғысына ешбір өзгеріссіз орнатуға болады. Тұғыр біріктірілген кабельдік арнасы бар бағанды ​​және ауыр еден плитасын қамтамасыз етеді. Ол қабырғаға бекітетін зарядтағышты тегіс бет бар кез келген жерге орналастыруға мүмкіндік береді, бұл әртүрлі сайт жағдайларында өнім сипаттамасын біріктіреді.

Жиі қойылатын сұрақтар

1-сұрақ: Қандай қуат деңгейлері бар және менің көлігім қаншалықты жылдам зарядталады?

Бір зеңбіректі электр қуатын үйге арналған зарядтағыш 7 кВт 7 кВт (бір фазалы), 11 кВт (үш фазалы) және 22 кВт (үш фазалы) конфигурацияларында қол жетімді. Нақты зарядтау жылдамдығы көлігіңіздің борттық зарядтағышына байланысты. Борттық зарядтағышы 7 кВт болатын әдеттегі EV 7 кВт кезінде сағатына шамамен 40-50 км қашықтыққа жетеді немесе көлік 11 кВт немесе 22 кВ үш фазалы зарядтауды қолдаса, жылдамырақ болады.

2-сұрақ: Бұл зарядтағышты қосымша қорғаныссыз ашық ауада орнатуға болады ма?

Иә. IP55 стандарты бойынша қоршау жаңбырға, шаңға және ультракүлгін сәулелеріне төзімді. Ол жыл бойы ашық ауада жұмыс істеуге арналған, ылғалға қарсы тұру үшін конформды түрде қапталған электроника бар. Артқы кабель кірісі бар қабырғаға орнатылатын қарапайым орнату ауа райының толық қорғанысын қамтамасыз етеді.

3-сұрақ: Менде қолайлы қабырға болмаса ше?

Қосымша еденге арналған тұғыр жинағы қол жетімді. Тұғыр бірдей зарядтағышты пайдаланады және жай ғана бетон төсеміне бекітеді. Бұл бір жобада бір зарядтағыш үлгісін қабырғаға орнатуға және жеке қолданбаларға орналастыруға мүмкіндік береді.

4-сұрақ: Зарядтағышты кім пайдаланатынын және энергия үшін есепшотты басқара аламын ба?

Иә. Біріктірілген RFID оқу құралы немесе қосымша қолданба пайдаланушының аутентификациясына мүмкіндік береді. OCPP сервері арқылы жеке тарифтерді орнатуға, бір пайдаланушының тұтынуын қадағалауға және есепшоттарды шығаруға болады. Жеке қондырғылар үшін RFID карталарының қарапайым ақ тізімі қажет.

5-сұрақ: Зарядтағыш күн сәулесінен немесе жоғары емес зарядтауды қолдай ма?

Бір мылтықтан тұратын EV үйге арналған зарядтағыш 7 кВт OCPP смарт зарядтау профильдерін және жергілікті энергияны басқару жүйелерімен Modbus интеграциясын қолдайды. Бұл оны тек артық күн қуаты қол жетімді болғанда ғана зарядтауға немесе электр қуатының жоғары емес терезелерінде сеанстарды автоматты түрде жоспарлауға бағдарламалауға болатынын білдіреді.

6-сұрақ: Зарядтағыштың қандай сертификаттары бар?

Зарядтағыш CE сертификатына ие және IEC 61851-1, IEC 62196 және тиісті аймақтық EMC және қауіпсіздік нұсқауларына сәйкес келеді. Біздің өндірістік қондырғымыз ISO 9001 сертификатына ие және әрбір қондырғы жөнелтілгенге дейін соңғы электрлік сынақтан өтеді.

7-сұрақ: Қандай техникалық қызмет көрсету қажет?

Өте аз. Кабельді, қосқышты және қоршауды жыл сайын визуалды тексеруді ұсынамыз. Алдыңғы қақпақ ішкі құрамдастарға қол жеткізуді қамтамасыз етеді, ал модульдік дизайн қажет болған жағдайда контроллерді, RFID модулін немесе релені жылдам ауыстыруға болатындығын білдіреді. Қызмет көрсету үшін ауыр жабдық қажет емес.

Аралас мақсаттағы қалалық блок — тұрғын үй және бөлшек сауда зарядының интеграциясы

Фон

Жаңадан дамыған қалалық аудан бірінші қабаттағы бөлшек сауда бөлімшелерін жоғарыдағы тұрғын пәтерлермен біріктірді. Әзірлеуші ​​тұрғындарға да, бөлшек сауда тұтынушыларына да ортақ жерасты автотұрағында арнайы электр қуатын зарядтауды ұсынғысы келді. Автотұрақта стандартты тар шығанақтар мен көптеген құрылымдық бағандар болды, бірақ еден кеңістігі шектеулі.

The Challenge

Жер асты гаражы әдеттегі қалалық дизайн болды - тұрақты торлардағы бетон бағаналар, периметрдің айналасындағы қабырғалар және тығыз бұрылыс алаңдары. Еденде тұратын зарядтағыштар көлік қозғалысына кедергі жасайды немесе құнды тұрақ орындарын тұтынады. Корпоративтік орган сонымен қатар кез келген зарядтау инфрақұрылымы өрт сөндіру жолдарын өзгертпеуін немесе қолжетімді автотұрақтардың санын азайтпауын талап етті.

Тұрғындарға өздерінің арнайы қоймаларында жеке, тағайындалған зарядтау қажет болды, ал бөлшек сауда орындары супермаркеттің кіреберісіне жақын орналасқан бірнеше келушілерге арналған орындарда тұтынушыларға ақылы ақы ұсынғысы келді. Жалғыз шешім орнатудың ең аз күрделілігімен екі пайдалану жағдайына да қызмет етуі керек еді.

Неліктен бір зеңбіректі қабырғаға орнатылған айнымалы ток зарядтағыштары?

Құрылымдық бағаналар мен периметрлік қабырғалар тамаша бекіту нүктелерін қамтамасыз етті. Әрбір тұрғынға тағайындалған шығанақтың басындағы бағанға бекітілген қабырғаға бекітілген бір мылтық зарядтағыш едендік кеңістікті пайдаланды. Зарядтағыштың жіңішке, тік профилі баған бетімен тураланып, шығанақ толығымен пайдалануға жарамды және өту жолында кедергісіз қалдырады.

Супермаркеттің жанындағы тұтынушыларға арналған орындар үшін қабырғаға төрт блок орнатылды, олардың әрқайсысы бір белгіленген EV ұясына қызмет етеді. Олар OCPP сервері арқылы QR-коды төлем опциясы бар жалпы зарядтағыштар ретінде конфигурацияланды, ал резиденттік зарядтағыштар RFID кілттері арқылы жеке пәтер шоттарына байланыстырылған жеке режимге орнатылды.

Бүкіл орнату жерге бекітуді, жаңа бетон төсемдерін және тұрақ орнын жоғалтуды қажет етпеді. Кабельдер төбедегі бар кабельдік науалар бойымен жүріп, бағандарды әр зарядтағышқа түсірді. Сайттың электр қуатын әр зарядтағышпен Modbus арқылы байланысқан жергілікті жүктеме контроллері басқарды, бұл тұрғындар үйге қайтқанда кешкі сағаттарда сұраныстың жалпы шыңын шектеді.

Орналастыру

7 кВт (2 типті) бір зеңбіректік электр зарядтағышымыздың алпысы орнатылды. Елу алтысы тұрғындарға арналған құрылымдық бағандарға, ал төртеуі тұтынушыларға арналған сауда аймағының қабырғасына орнатылды. Үш қосымша тұғыр жинағы баған немесе қабырға жоқ орта рампаның бір қатары үшін пайдаланылды. Бүкіл жобаны ғимараттың электрлік мердігері алты апта ішінде тұраққа кіруге аз кедергі келтіріп аяқтады.

Нәтижелер

●  60 EV тұрақ орны бір стандартты тұрақ орнын жоғалтпай іске қосылды, бұл компанияның негізгі жағдайын қанағаттандырады.

●  Тұрғындар жеке, әрқашан қол жетімді төлем нүктесіне ие болды, бұл коммуналдық кезекке немесе ортақ төлем терминалдарына қажеттілікті болдыртпай, тікелей пәтерлеріне төленді.

●  Бөлшек тұтынушылар электр энергиясын зарядтауға арналған премиум мүмкіндікке ие болды, бұл дүкенге кететін уақытты арттырды, супермаркет оң пікір қалдырды.

●  Әзірлеуші ​​пәтерлерді «EV-ге дайын» ​​ретінде сату мүмкіндігіне ие болды, бұл мүмкіндік сатуды жылдамдатуға және бірліктің құнын жоғарылатуға ықпал етті.

●  Қабырғаға және тұғырға орнатылатын қондырғылардағы өнімнің біркелкі сипаттамасы техникалық қызмет көрсетуді жеңілдетті және ғимараттың қондырғылар командасы үшін қосалқы бөлшектердің қорын азайтты.
