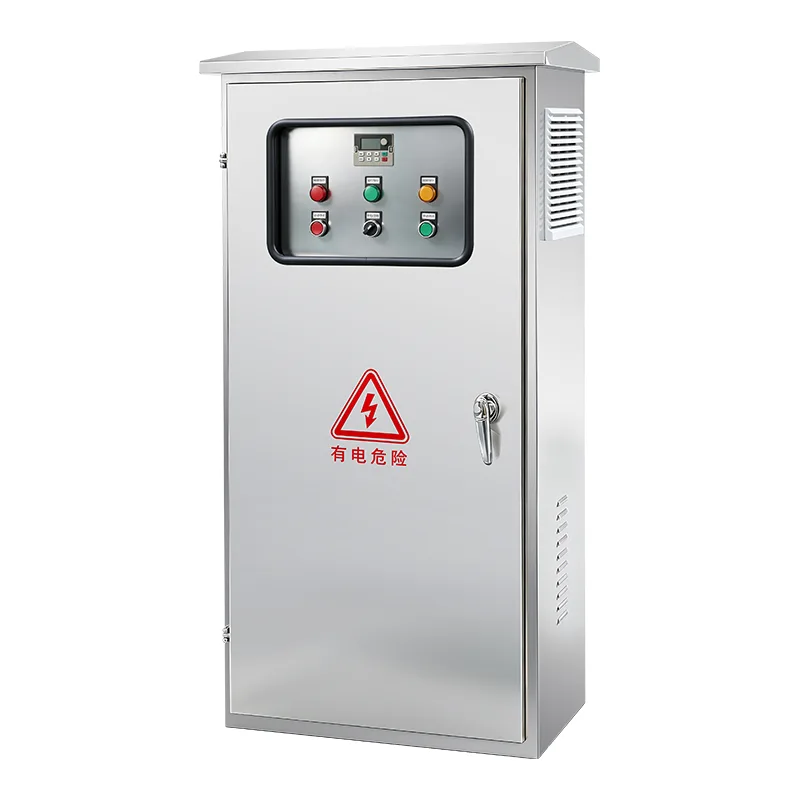

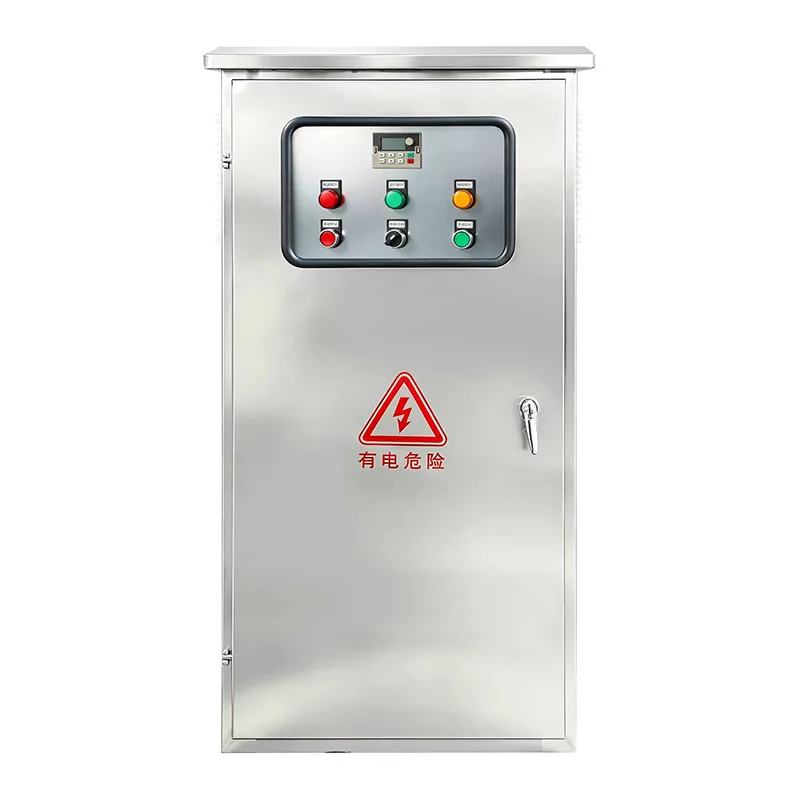

Кез келген зарядтау алаңының орналасуына сәйкес келетін икемді конфигурацияларда қол жетімді, Csivei зауытының сапалы EV зарядтағыш қуат тарату шкафы бір кіріс айнымалы ток көзін қабылдайды — әдетте 100А-дан 1600А және одан жоғары ток рейтингтері бар 400В үш фазалы — және оны бірнеше шығыс зарядтағыштарға таратады. Әрбір шығыс қоректендіргіш қажет болған жағдайда арнайы қалдық ток қорғанысы бар құйылған қорапты ажыратқышпен немесе балқытылған айырғышпен жеке қорғалған. Орталықтандырылған энергияны есепке алу бөлімі кіріс санатындағы есептегіштерді орналастырады, бұл жергілікті коммуналдық қызмет талаптарына сәйкес бір тізбек немесе зарядтағыш үшін есепшот жасауға мүмкіндік береді. Негізгі шинадағы 1+2 типті асқын кернеуден қорғау бүкіл алаңды найзағайдан туындаған өтпелі асқын кернеулерден қорғайды. Орналастыру ортасына байланысты IP54-тен IP65-ке дейінгі рейтингі бар шкаф корпусы ауа райына төзімді ұнтақ жабыны бар мырышталған болаттан жасалған. Қосымша смарт энергияны басқару контроллері OCPP негізіндегі зарядтауды басқару платформаларына кедергісіз біріктірілген RS485 Modbus немесе Ethernet арқылы жүктемені теңестіруді, фазалық айналуды, зарядтағышты жоспарлауды және нақты уақыттағы бақылауды қамтамасыз етеді. IEC 61439-1, IEC 60364-7-722 және қолданыстағы аймақтық стандарттарға толық сәйкестік сақталады.
Кез келген заманауи EV зарядтау қондырғысының электрлік негізі ретінде қызмет ететін EV зарядтағыштың қуат тарату шкафы сайттың қуатын басқаруды бір, зауытта жасалған қоршауға біріктіреді — жердегі электр жұмыстарын қысқартады, іске қосуды тездетеді және пайдалану қауіпсіздігін арттырады.
Автомобиль жолдарының қызмет көрсету аймақтары, қалалық зарядтау алаңдары және бірнеше тұрақты ток жылдам зарядтау құрылғыларын орналастыратын жанар-жағармай құю станцияларының алаңдары қуатты, қуатты таратуды қажет етеді. Шкаф негізгі коммуналдық қорды қабылдайды және қорғалған, жеке есептелген беруді әрбір зарядтағышқа таратады. Орталықтандырылған өлшеу бөлімі әрбір шығыршық үшін коммуналдық деңгейдегі есепшотты қолдайды, ал біріктірілген ток кернеуінен қорғау қымбат жылдам зарядтағыш қуат электроникасын тордың өтпелі процестерінен қорғайды.
Электр автобус қоймалары, соңғы мильді жеткізу тораптары және муниципалды флот аулалары түнгі зарядтау терезелері кезінде бір уақытта бірнеше зарядтағыштарды іске қосады. Тарату шкафы кіріс қуатын және жүктемені басқаруды орталықтандырады, депо операторына зарядтағыштар арасындағы сұранысты теңестіруге, негізгі сөндіргіштің жұмысына жол бермеуге және зарядтауды ең жоғары емес тарифтік кезеңдерге жоспарлауға мүмкіндік береді. Шкафтың үлкен фидер сыйымдылығы болашақта флотты үлкен электрлік қайта өңдеусіз кеңейтуге мүмкіндік береді.
Қызметкерлерге немесе тұтынушыларға электр энергиясын зарядтауды қамтамасыз ететін кеңсе мұнаралары, сауда орталықтары және бизнес-парктер әдетте бірнеше тұрақ деңгейінде ондаған айнымалы ток зарядтағыштарын орналастырады. Еденге немесе аймаққа арналған орталық тарату шкафы қосалқы негізгі беруді қабылдайды және қуатты қабырғаға бекітілген жеке зарядтағыштарға таратады. Әр схема бойынша есептеу жалға алушы компанияларға немесе бөлім бюджеттеріне энергия құнын дәл бөлуге мүмкіндік береді.
Ондаған немесе жүздеген тұрақ орындарында электр қуатын зарядтауды қайта жабдықтайтын көпқабатты тұрғын үй құрылыстары тарату шкафы әдісінің пайдасын көреді. Электрлік көтергіш бөлмелерде немесе тұрақ деңгейіндегі коммутаторларда орналасқан бір немесе бірнеше шкафтар ғимараттың EV-ге арналған қорын алады және қорғалған, өлшенген қоректендіруді тұрғындар ұяларында жеке зарядтағыштарға таратады. Шкаф ішіндегі жүктемені басқару EV зарядының ғимараттың бөлінген электр қуатынан асып кетуіне жол бермейді.
Қалалық инфрақұрылымнан алыс орналасқан автономды зарядтау орындарында электр қуатын зарядтағыш жүктемелеріне жарамды LV тарату тақталары жиі болмайды. Трансформаторға немесе генераторға іргелес орналастырылған арнайы қуат тарату шкафы толық, алдын ала конфигурацияланған LV тарату нүктесін қамтамасыз етеді, бұл сайтта тапсырыс бойынша коммутаторды дайындау қажеттілігін болдырмайды және іске қосу уақытын айтарлықтай қысқартады.
Тұрғын үй, коммерциялық, бөлшек сауда және қоғамдық тұрақтарды біріктіретін ауқымды әзірлемелер деңгейлі архитектурада бірнеше тарату шкафтарын орналастыра алады. Қосалқы станциядағы негізгі кіріс шкафы әрбір тұрақ аймағындағы қосалқы тарату шкафтарын береді, кезең-кезеңімен құрылыс пен өсіп келе жатқан электр қуатын тұтынуға сәйкес келетін құрылымдық, масштабталатын қуатты тарату топологиясын жасайды.
EV зарядтағыштың қуат тарату шкафы EV зарядтау инфрақұрылымының бірегей электрлік қажеттіліктері үшін арнайы әзірленген, толығымен біріктірілген, зауытта құрастырылған LV коммутаторы ретінде жасалған.
Шкафтың кіріс бөлімі сайттың максималды сұранысына сәйкес келетін негізгі автоматты сөндіргіште немесе ауа сөндіргішінде аяқталған жалғыз немесе қосарлы желілік кабельдерді қабылдайды. Микропроцессорға негізделген қорғанысы бар ACB құрылғылары шамадан тыс жүктеме, қысқа тұйықталу және жерге тұйықталудан қорғау үшін реттелетін шектерді ұсынады, қажет болған жағдайда доғаның жарқылын азайту мүмкіндіктері бар. Кіріс кернеуінен қорғаныс — 25 кА (10/350 мкс) дейінгі импульстік токтарды өңдеуге қабілетті 1 типті SPDs — жоғары ағындағы инфрақұрылымға найзағайдың тікелей соғуынан қорғаныстың бірінші желісін қамтамасыз етеді.
Бірнеше шығыс зарядтағыш тізбектері әрқайсысы жалғанған зарядтағыштың максималды кіріс тогы үшін есептелген жеке қорапты ажыратқыштармен немесе сақтандырылған айырғыштармен қорғалған. Фидерлер бейтарап токты азайту және жалпы қуат сапасын жақсарту үшін үш фазалы шина жүйесі бойынша теңдестірілген фазаны бөлу үшін ұйымдастырылған. Тұрақты токтың жылдам зарядтау құрылғысы үшін реттелетін магниттік өшіру параметрлері бар MCCB құрылғылары зарядтағыштың бастапқы сипаттамаларына кедергі келтірмей орналасады. Қалдық токтан қорғау — B түрі немесе А түрі 6мА тұрақты ток анықтауы — IEC 60364-7-722 сәйкес сәйкес тізбектерде қамтамасыз етіледі.
Арнайы есепке алу бөлімінде есеп айырысу талаптарына байланысты әрбір шығыс тізбек немесе тізбектер топтары үшін кіріс деңгейіндегі энергия есептегіштері бар. Есептегіштер Modbus RTU немесе TCP/IP арқылы орталықтандырылған деректер концентраторымен байланысады, ол шоғырландырылған деректерді зарядтауды басқару платформасына немесе коммуналдық төлемдер жүйесіне жібереді. Нормативтік кірістерді өлшеуді қажет ететін нарықтар үшін MID немесе балама сертификатталған есептегіштер бар.
Қосымша кірістірілген жүктемені басқару контроллері негізгі кіріс және әрбір шығыс фидердегі нақты уақыттағы тұтынуды бақылайды. Тораптың жалпы сұранысы конфигурацияланған максимумға жақындағанда, контроллер қосылған зарядтағыштар арасында қол жетімді сыйымдылықты динамикалық түрде бөледі — негізгі ажыратқыштың шамадан тыс жүктелуін болдырмай қызмет көрсетуді қамтамасыз ету үшін басымдығы төмен ұялардағы шығысты азайтады, жоспарланған сеанстарды кейінге қалдырады немесе фаза айналымын қосады. Жеке зарядтағыштармен байланыс OCPP немесе тікелей Modbus арқылы жүзеге асырылады және контроллер тәулік уақытының тарифтік мөлшерлемелері, күн энергиясын өндірудің қолжетімділігі немесе ғимарат энергиясын басқару жүйесінің командалары сияқты сыртқы сигналдарға жауап бере алады.
Негізгі шина жүйесі қалайы жалатылған мыс немесе алюминийден жасалған, номиналды ток үшін өлшемдері ішкі қоршау температурасының жоғарылауы үшін сәйкес азаюы бар. Шина тіректері қысқа тұйықталуға төзімділікпен есептелген шыны талшықты арматураланған полимер болып табылады. Ішкі сымдар отқа төзімді, түтін аз галогенді кабельді пайдаланады, барлық басқару және өлшеу схемалары қуат жолынан бөлінген. Кабельдің кірісі белгіленген кіріс және шығыс кабель қималары үшін өлшемді шкафтың негізіндегі алынбалы бекітпе тақталары арқылы жүзеге асырылады.
Еденге арналған шкаф 1,5 мм-ден 2,0 мм-ге дейінгі мырышталған болаттан жасалған, толық дәнекерленген тігістері және ультракүлгін сәулелерімен тұрақтандырылған ұнтақпен қапталған. Стандартты қорғаныс рейтингі IP54, IP65 сыртқы немесе шаңы жоғары орталар үшін қол жетімді. Корпус құлыпталатын тұтқасы бар топсалы, тығыздағышпен қапталған алдыңғы есікпен және өлшеу құралдарының үстінен қосымша қарау терезесінен тұрады. Пассивті желдету фильтрленген жалюзимен немесе ауа ағызу дренажымен қамтамасыз етіледі, табиғи конвекция есептелген ауа жолдарымен қамтамасыз етіледі. Үздіксіз жүктеме тығыздығы жоғары шкафтар үшін желдеткіштің істен шығуы үшін дабыл контактілері бар термостатикалық басқарылатын мәжбүрлі ауа вентиляциясы біріктірілген. Ішкі конденсацияға қарсы жылытқыштар суық немесе жоғары ылғалдылықтағы қондырғылар үшін қол жетімді.
Шкаф IEC 61439-1 және IEC 61439-2 төмен вольтты тарату құрылғылары мен басқару құрылғылары жинақтары үшін жобаланған және сыналған, сонымен қатар EV жабдықтау жабдығы үшін IEC 60364-7-722 сәйкестігі. Ішкі доға ақауын оқшаулау, саусақпен қауіпсіз құрамдас экрандау және шкаф есігін ашпай жұмыс істейтін негізгі кіріс изоляторы стандартты болып табылады. Барлық секциялардағы жердің үздіксіздігі қоршауға бекітілген арнайы қорғаныш жерге қосу шинасы арқылы қамтамасыз етіледі. Барлық компоненттерде CE белгісі бар, UL және басқа аймақтық сертификаттар бар.
1-сұрақ: Бір тарату шкафы қанша зарядтағышты қолдай алады?
Шығатын фидерлердің саны толығымен конфигурацияланады. Жалғыз шкаф əр зарядтағыштың ағымдағы рейтингіне жəне жалпы кіріс қуат қуатына байланысты əдетте 4-тен 24-ке дейінгі зарядтағыш тізбегіне қолдау көрсете алады. Үлкенірек сайттар үшін бірнеше шкафтар негізгі және қосалқы тарату топологиясында каскадты болуы мүмкін.
2-сұрақ: Әр зарядтағыш тізбегі үшін жеке есептегіш қажет пе?
Бұл сіздің төлем талаптарыңызға байланысты. Қоғамдық зарядтау үшін әрбір орынға дербес есеп айырысу қажет болса, әр тізбек бойынша өлшеу ұсынылады. Жалпы қуат тұтынуы ішкі бөлінген флот қоймалары немесе жұмыс орнын зарядтау үшін топтық өлшеу жеткілікті болуы мүмкін. Шкафты кез келген тәсіл үшін конфигурациялауға болады.
3-сұрақ: Қандай кіріс кернеуі мен ток көрсеткіштері бар?
Стандартты конфигурациялар 230/400 В үш фазалы, 50/60 Гц қабылдайды, 100А-дан 1600А-ға дейінгі кіріс ток көрсеткіштерімен. Жоғары рейтингтер сұраныс бойынша қол жетімді. Үлкенірек қондырғылар үшін арнайы трансформатор шкафты тікелей бере алады.
4-сұрақ: Шкафты зарядтағыштардың жанында ашық ауада орнатуға бола ма?
Иә. Шкаф сыртқы орнату үшін IP55 немесе IP65 рейтингтерінде қол жетімді. Ыстық, ылғалды немесе салқын климатта ашық ауада ұзақ қызмет көрсету үшін күн қорғанысы мен конденсацияға қарсы жылытқыш ұсынылады. Шкафты бетон іргеге немесе төсемге орнатуға болады, төменгі кабельді герметикалық пластиналар арқылы енгізуге болады.
5-сұрақ: Жүктемені басқару контроллері дегеніміз не және ол қалай жұмыс істейді?
Қосымша смарт контроллер барлық тізбектерде нақты уақыттағы тұтынуды бақылайды. Жалпы сұраныс сайттың максималды рұқсат етілген жүктемесіне жақындағанда, ол басымдығы төмен зарядтағыштардағы қуатты динамикалық түрде азайтады немесе негізгі сөндіргішті өшірмеу үшін зарядтау кестелерін айналдырады. Бұл қосымша зарядтағыштарды берілген қуат көзіне қосуға мүмкіндік береді, бұл желіге қосылудың қажетті сыйымдылығын және байланысты коммуналдық шығындарды азайтады.
6-сұрақ: Бұл шкаф зарядтауды басқару жүйесімен (CMS) қалай біріктіріледі?
Шкафтың өлшеу және жүктемені басқару контроллері Modbus RTU/TCP қолдайды және OCPP-үйлесімді зарядтауды басқару платформаларымен интерфейс жасай алады. Есептегіш деректері мен дабыл күйі CMS жүйесіне жіберіледі, бұл операторларға зарядтағышты басқару үшін пайдаланылатын бірдей бақылау тақтасында сайт бойынша қуаттың таралуын көруге мүмкіндік береді.
7-сұрақ: Шкаф болашақ зарядтағыштарды қоса ала ма?
Иә. Шкаф қосалқы шығыс фидер позицияларымен, алдын ала орнатылған шина сыйымдылығымен және қосымша өлшеу модульдері үшін орынмен қамтамасыз етілуі мүмкін. Бұл зарядтағыш кабелін жалғау және фидердің сөндіргішті орнату арқылы жаңа зарядтағыш тізбектерін қосуға мүмкіндік береді, шина модификациясын қажет етпейді.
8-сұрақ: Кабинет қандай нормативтік стандарттарға сәйкес келеді?
Шкаф IEC 61439-1/2 стандартына сай жасалған және сыналған, IEC 60364-7-722 бойынша арнайы EV орнату талаптары бар. Аймақтық сертификаттар, соның ішінде CE, UKCA және баламасы бар. Біз толық құжаттаманы, соның ішінде бір жолды диаграммаларды, сынақ сертификаттарын және әрбір шкафты орнату нұсқаулығын қамтамасыз етеміз.
200-ден астам жанар-жағармай құю станцияларында жұмыс істейтін ұлттық жанармай бөлшек сауда желісі ірі магистральдар бойындағы қозғалыс көп жерлерде тұрақты токпен жылдам зарядтау хабтарын орнату үшін ауқымды бағдарламаны қолға алды. Әрбір сайт 8-ден 16-ға дейін зарядтау ұясын жасай отырып, төрт-сегіз қос мылтық тұрақты ток жылдам зарядтау құрылғысын орналастыру керек болды. Шығарылым кезең-кезеңімен жеткізілуі керек еді, болашақта зарядтау сыйымдылығын екі есе арттыру мүмкіндігі бар.
Әрбір учаске электр инфрақұрылымы мәселелерінің дәйекті жиынтығын ұсынды. Жанармай құю станциясының дүңгіршегіндегі қолданыстағы LV тарату тұрақты ток жылдам зарядтау құрылғыларының сұраныстарына арналмаған, бұл бір учаскеде 400А-дан 800А-ға дейін қажет болуы мүмкін. Әрбір орын үшін сайтта тапсырыстық коммутаторды дайындау айтарлықтай инженерлік шығындарды, сәйкес келмейтін сапаны және орнату кезінде ұзартылған тоқтау уақытын тудырады. Коммуналдық желіні қосу нүктесі көбінесе зарядтағыштың идеалды орындарынан алыс орналасады, бұл кабельді таратуға құрылымдық көзқарасты қажет етеді.
Сондай-ақ сатушы әрбір сеанс бойынша тұтынушы шоттарын қолдау үшін әрбір зарядтау алаңы үшін орталықтандырылған энергияны өлшеуді талап етті және қымбат жылдам зарядтағыш электроника үшін сенімді қорғанысты талап етті. Қауіпті аймақтарға жатқызылған жанармай құю станцияларымен қатаң электр қауіпсіздігі және нормативтік талаптарға сәйкестік келіссөздерге жатпайды.
Стандартталған, зауытта құрастырылған қуат тарату шкафы әрбір учаскенің тірегі ретінде таңдалды. Әрбір шкаф сайттың қуат қажеттілігіне және зарядтағыш санына сәйкес конфигурацияланған — әдетте сегіз шығыс 125А-дан 160А-ға дейінгі фидер тізбегі бар 630А немесе 800А кіріс көзі.
● Алдын ала сыналған бір қоршау тапсырыс бойынша құрастырылған коммутатордың орнына ауыстырылды, бұл әр учаскеде бірнеше апта бойы жұмыс істейтін электр техникасын үнемдеді.
● Кабинеттің арнайы есепке алу бөліміндегі әрбір схема бойынша кіріс деңгейін өлшеу бөлшек саудагердің төлем платформасына тікелей біріктірілген әрбір зарядтау орны үшін коммуналдық қызметке сәйкес есепшот деректерін қамтамасыз етеді.
● Негізгі кіріс қуат көзіндегі 1+2 типті асқын кернеуден қорғау және шығыс фидердегі 2 типті SPD зарядтағыш электроникасы үшін қабатты қорғанысты қамтамасыз етеді.
● Негізгі кіріс изоляторы және жеке фидер ажыратқыштары техникалық қызмет көрсету үшін қауіпсіз оқшаулауды қамтамасыз етеді, мердігердің қауіпсіздігі үшін блоктау қондырғысы бар.
● Конденсацияға қарсы жылытқышы бар сыртқы IP65 стандартына сай қоршау корпусты зарядтағыштарға іргелес орналастыруға болатынын білдіреді, осылайша шығыс кабель ағындарын азайтады.
● Қосымша фидер позициялары әр сайтқа қосылды, бұл қосымша зарядтағыштарды болашақ кезеңдерде корпусты ауыстырусыз немесе күрделі электрлік қайта өңдеусіз қосуға мүмкіндік береді.
Сегіз шығыс фидер тізбегі бар стандартталған 800A EV зарядтағыш қуат тарату шкафтары алғашқы 50 учаскеде орналастырылды. Әрбір шкаф барлық тізбектердегі кіріс деңгейін өлшеуді, 1+2 типті кернеуден қорғауды және конденсацияға қарсы жылытуы бар IP65 корпусын қамтиды. Шкафтар толық жинақтар ретінде дайындалды, сыналған және жөнелтілген, тек кіріс қосылымы мен шығыс зарядтағыш кабельді сайтта қажет етті. Іске қосу уақыты жеткізуден қуаттандыруға дейінгі бір учаскеде орташа есеппен екі күннен аспайды.
● Учаскелерді іске қосу уақыты реттелетін коммутаторлық шешімдермен салыстырғанда шамамен 60%-ға қысқартылды, бұл ұлттық енгізу бағдарламасын жылдамдатады.
● Шкафтың стандартталған дизайны торап портфолиосындағы электр сапасы мен қауіпсіздік талаптарына сәйкестіктегі өзгерістерді жойды.
● 18 ай жұмыс істегеннен кейін шкафқа қатысты нөлдік электр ақаулары тіркелді, найзағай кезінде екі жерде ток кернеуінен қорғаныс жұмыс істегені расталды, бұл зарядтағыш электроникасының төменгі ағынын қорғайды.
● Қосымша фидер позициялары шығарылымның екінші кезеңінде 15 сайтта іске қосылды, жаңа зарядтағыш тізбектері бір күннен аз уақыт ішінде қосылды, бұл болашаққа сенімді дизайн стратегиясын растады.
● Олдан бері жанармай сатушысы қосымша 50 учаске үшін шкафтың бірдей сипаттамасын қабылдады, олардың электр инженерлік тобы негізгі операциялық артықшылық ретінде кабинеттің орталықтандырылған CMS платформасымен интеграциясын атады.
