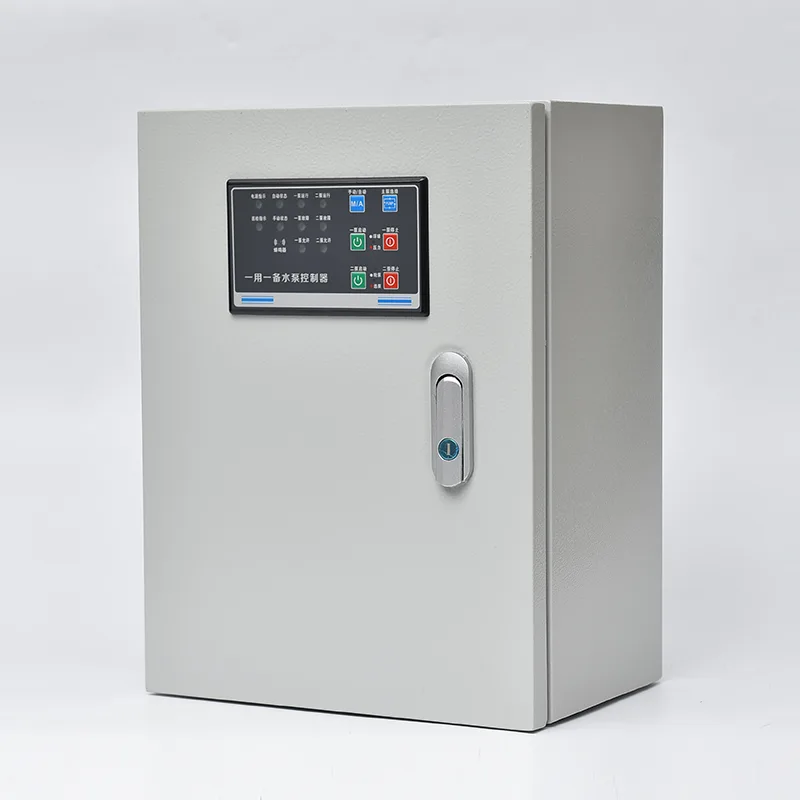

Қытайдың жетекші CSIVEI өндірушісінен сапалы су тазарту сорғысының басқару панелін сатып алыңыз. Ол кіріс автоматты ажыратқыштарды, сорғы контакторларын немесе жұмсақ стартерді, шамадан тыс жүктеме релесін, бағдарламаланатын логикалық контроллерді немесе арнайы сорғы контроллерін және еденге немесе қабырғаға орнатуға арналған жалғыз корпустағы деңгей сенсорының интерфейстерін біріктіреді. Қуат көрсеткіштері 380–480 В үш фазалы кезінде 0,75 кВт-тан 250 кВт-қа дейін. Сұйықтық деңгейін анықтау қалқымалы ажыратқыштардан, гидростатикалық қысым таратқыштардан немесе ультрадыбыстық датчиктерден кірістерді қабылдайды — контроллер сорғыш толтырылған кезде автоматты түрде жұмыс сорғысын іске қосады, егер кіріс бір сорғы сыйымдылығынан асып кетсе, көмекші сорғыны қосады және деңгейлер көтеріле берсе, жоғары деңгейлі дабыл шығыстарын іске қосады. Автоматты ауыстыру функциясы механикалық тозуды теңестіре отырып, жұмыс уақытына немесе әрбір іске қосу цикліне негізделген жетекші сорғы рөлін айналдырады. Әрбір сорғы тізбегі шамадан тыс жүктелуден, қысқа тұйықталудан, фазаның жоғалуынан және фазаның өзгеруінен жеке қорғалған. Тығыздағыштардың ағып кетуін бақылау, мойынтіректердің температурасын бақылау және аз ток немесе шамадан тыс жүктеме профилін жасау арқылы сорғының бітелуін анықтау сияқты ағынды суларға арналған қосымша қорғаныс құралдары мотор зақымданғанға дейін ақауларды жою үшін біріктірілген. Есікке орнатылған HMI шұңқыр деңгейін, сорғы күйін, жұмыс уақытын және ақаулар тарихын көрсетеді. Modbus RTU/TCP немесе қосымша 4G шлюзі арқылы байланыс қашықтан бақылауға және SCADA интеграциясына мүмкіндік береді. Қоршауда коррозияға қарсы ұнтақ жабыны бар мырышталған болат пайдаланылады, IP55 стандарты немесе сыртқы орнату үшін IP65.
Қалалық ағынды суларды көтеру станцияларынан өнеркәсіптік ағынды суларды өңдеуге дейін Су тазарту сорғысының басқару панелі ағынды суларды қажет ететін орталар үшін автоматтандырылған, бақылаусыз сорғыны басқаруды қамтамасыз етеді.
Қалалық кәріз желілері ағынды суларды төмен орналасқан жинау орындарынан гравитациялық магистральдарға немесе тазарту қондырғыларына көтеру үшін көтергіш станцияларға сүйенеді. Басқару панелі дымқыл ұңғыма конфигурациясындағы бір-төрт суасты сорғыны басқарады, сорғы жұмысын автоматты түрде реттейді, өйткені кіріс ағыны күнделікті пайдалану үлгілеріне байланысты өзгереді. Жоғары деңгейлі дабыл шығыстары орталық SCADA хабарландыруы үшін телеметрия жүйесіне қосылады, ал ауыспалы функция орнатылған флот бойынша сораптың теңгерімді тозуын қамтамасыз етеді.
Тазарту қондырғыларының ішінде сорғы станциялары шикі ағынды суларды қабылдауды, бастапқы тұнбаны тасымалдауды, белсенді лайды қайтаруды және тазартылған ағынды суларды шығаруды өңдейді. Панель әр сорғы қондырғысын дербес басқарады, тығыздағыштың ағып кетуін және мойынтірек температурасын біріктірілген бақылау арқылы үздіксіз жұмыс кезінде суасты қозғалтқышының істен шығуын болдырмау үшін маңызды. SCADA зауытымен байланыс нақты уақыттағы ағынды, энергияны және ақаулық деректерін қамтамасыз етеді.
Азық-түлік өнімдерін өңдеу, химиялық, тоқыма және тау-кен өндірісі стандартты сорғы бақылауларына қарсы келетін сипаттамалары бар ағынды суларды тудырады - коррозиялық сұйықтықтар, жоғары қатты заттардың мөлшері, жоғары температура немесе талшықты материал. Панельдің қозғалтқышты қорғау профильдерін сорғының бітелуін ерте анықтау үшін реттеуге болады, оператордың араласуын шақырмас бұрын жұмыс дөңгелегінің кедергілерін жою үшін автоматты кері қайтару және қайталау циклін бастау.
Қалалық канализация деңгейінен төмен жұмыс істейтін ірі кеңсе саябақтар, сауда орталықтары және көп мұнаралы тұрғын үй құрылыстары жертөле сорғысының сенімді басқаруын қажет етеді. Панель ғимаратты басқару жүйесіне қосылған жоғары деңгейлі дабыл шығыстарымен толық автоматтандырылған жұмысты қамтамасыз етеді, бұл ағынды сулардың бос орындарға резервтік көшіру қаупін қамтамасыз етеді. Оның ықшам қабырғаға орнату конфигурациясы коммерциялық жертөлелерге тән зауыт бөлмесінің шектеулі кеңістігіне сәйкес келеді.
Қатты жаңбыр кезінде ағынды суды басқаратын нөсер су станциялары кенеттен, қарқынды ағынмен аяқталатын ұзақ жұмыссыз кезеңдерге тап болады. Панель жаңбыр режимін іске қосу схемасын ұсынады: жаңбыр өлшегішінен дауыл триггері қабылданғанда немесе ұңғыма деңгейі көтерілгенде, барлық сорғылар басымдықты іске қосу тізбегін енгізеді. Ұзартылған дауылды айдау кезінде жылдам ауысу кез келген бір сорғының толық термиялық жүктемені көтеруіне жол бермейді.
Ауылдық немесе шашыраңқы жерлердегі канализациялық сорғы станциялары панельдің толық автоматтандыру және қашықтан бақылау мүмкіндігін пайдаланады. Кірістірілген 4G шлюзі немесе радио телеметрия интерфейсі орталық операциялық орталыққа сорғы күйін, шөгінді деңгейін және дабыл деректерін жібереді. Операторлар дабылдарды мойындап, сапарларды қашықтан қалпына келтіре алады, бұл бір-бірінен жүздеген километр қашықтықта болуы мүмкін станцияларға бару құны мен кешігуін айтарлықтай төмендетеді.
The Water Treatment Pump Control Panel combines level-based pump sequencing, sewage-duty-specific motor protection, and robust environmental hardening into a single factory-tested assembly.
Контроллер қалқымалы қосқыштардан бір немесе бірнеше деңгейлі сигналдарды (дискретті, әдетте төрт деңгей: тоқтату, жетекші сорғыны іске қосу, сорғыны кешіктіру, жоғары дабыл) немесе гидростатикалық қысым таратқыштан немесе ультрадыбыстық сенсордан үздіксіз 4–20 мА аналогтық кірісті қабылдайды. Шөгінді деңгейі жетекші бастапқы нүктеге көтерілгенде, жұмыс сорғысы іске қосылады. Егер кіріс бір сорғы разряд жылдамдығынан асып кетсе және деңгей кешіктірілген бастапқы нүктеге дейін көтеріле берсе, контроллер көмекші сорғыны іске қосады. Деңгей тоқтау нүктесіне төмендегенде, барлық сорғылар тоқтайды. Жоғары деңгейлі дабыл сорғы сорғы қуатының шегінен асып түсетін ағынды немесе сорғының істен шығуын көрсететін критикалық шекке жеткенде іске қосылады және бұл сигнал телеметрия жүйесіне басым дабыл ретінде беріледі. Конфигурацияланатын іске қосу таймері қатты заттардың шөгуіне жол бермей, ағызу сызығын тазарту үшін тоқтау нүктесіне жеткеннен кейін сорғылардың жұмысын қысқа уақытқа сақтайды.
Контроллер әрбір сорғы циклінде немесе конфигурацияланатын жұмыс сағаты негізінде жетекші сорғының белгілеуін ауыстырады. Ауысу тоқтау нүктесінде орын алады — ағымдағы цикл аяқталғаннан кейін кезекпен келесі сорғы жетекші болады. Жетекші сорғы іске қосылмаса немесе жұмыс кезінде өшіп қалса, контроллер автоматты түрде келесі қол жетімді сорғыны қорғасын ретінде белгілейді және ақаулы сорғыны құлыптау және дабыл беру кезінде оны дереу іске қосады. Бұл автоматты ауыстыру оператордың араласуынсыз станцияның үздіксіз жұмысын қамтамасыз етеді.
Стандартты шамадан тыс жүктеме мен қысқа тұйықталудан қорғаудан басқа, панель суасты канализациялық сорғылардың істен шығу режимдеріне бейімделген қорғаныстарды қамтиды. Тығыздағыштың ағып кетуін анықтау сорғының май камерасындағы немесе тығыздағыш қуысындағы өткізгіштік сенсорын пайдаланады. Судың түсуі анықталса, панель дабыл береді — қозғалтқыш орамасы бұзылмай тұрып техникалық қызмет көрсетуді жоспарлауға мүмкіндік береді — және ағып кету сыни шекке жеткенде сорғыны өшіру үшін конфигурациялануы мүмкін. Мойынтіректердің температурасын бақылау PTC термисторын немесе сорғы қозғалтқышына енгізілген PT100 кірістерін қабылдайды. Шамадан тыс температура ауырлық дәрежесіне байланысты дабылды немесе сапарды қосады. Сорғының бітелуінен қорғау қозғалтқыш тогын профильдеуін пайдаланады: егер контроллер қалыпты жұмыс диапазонынан төмен токтың кенет төмендеуін көрсе, ол бұғатталған немесе бітелген жұмыс доңғалағындағы жұмыс шамын көрсетсе, ол дабыл қағудан бұрын конфигурацияланатын кері және қайталау циклін (кедергіні жою үшін бір немесе бірнеше қысқа кері бағытта жүгіріс) бастайды.
Панель іске қосу әдісін сорғы қозғалтқышының өлшеміне және сайттың жабдықтау шектеулеріне сәйкестендіреді. Тікелей желілік іске қосу шамамен 7,5 кВт дейінгі кішірек сорғыларға сәйкес келеді. Жұлдызды үшбұрышты іске қосу орташа қуатты сорғылар үшін кірісті азайтады. Жұмсақ іске қосқыштар қоректендіру кернеуінің төмендеуін бақылау керек және кенеттен іске қосудан бақылау клапанының соғылуына жол бермеу қажет үлкенірек сорғыларға арналған. VFD айнымалы жылдамдықтағы жұмыс қажет болған жағдайда қолданылады - мысалы, тұрақты қосу-өшіру нүктелері арасында айналу емес, тұрақты ылғалды ұңғыма деңгейін ұстап тұру үшін сорғы жылдамдығын кіріске сәйкес келтіру.
Арнайы басқару трансформаторы контроллер, HMI, сенсорлар және дабыл тізбектері үшін 24 VAC немесе 24 VDC қоректендіреді — қозғалтқыш қуат жолынан толығымен оқшауланған. Панель есігіндегі апаттық тоқтату түймелері сорғы қуатын механикалық түрде оқшаулайды. Сыртқы қауіпсіздік блокировкасы дымқыл ұңғымадағы газды анықтаудан, сорғы станциясының кіреберісіндегі есік блоктарынан және кез келген жоғары ағынды жабдықтан термиялық қорғаныстан кірістерді қабылдайды.
Есікке орнатылған мәтіндік дисплей немесе түрлі-түсті сенсорлық экран нақты уақыттағы шұңқыр деңгейін, сорғы күйін, жұмыс уақытын, іске қосу санын, қозғалтқыш тогын және уақыт белгісі бар ақаулық тарихы бар белсенді дабылдарды қамтамасыз етеді. Интерфейс техникалық қызмет көрсету үшін сорғыны қолмен басқаруды қолдайды, кездейсоқ қолмен құлыптауды болдырмау үшін конфигурацияланатын күту уақытынан кейін автоматты қалпына келтіру арқылы. Параметрлерді реттеу — деңгейдің орнату нүктелері, іске қосу таймерлері, ауыспалы режим — құпия сөзбен қорғалған.
Стандартты RS485 Modbus RTU сорғы станциясының телеметриялық қондырғыларына қосылады. Қосымша 4G немесе Ethernet бұлтты шлюзі сорғы күйіне, деңгей деректеріне, қуат тұтынуына және дабыл push хабарландыруларына тікелей веб пен смартфонға қол жеткізуді қамтамасыз етеді. Әрбір сорғы ақауы және жалпы жоғары деңгей жағдайы үшін құрғақ контактілі дабыл шығысы әдетте кез келген желіге негізделген дабылға басымдық ретінде телеметрия жүйесіне жалғанған.
Кәріздік сорғы станциялары коррозиялық атмосфераны - күкіртті сутегі, ылғалдылық және кейбір жағдайларда химиялық буларды ұсынады. Корпус химиялық төзімді ұнтақ қабаты бар мырышталған болаттан жасалған. IP55 стандартты болып табылады; Сыртқы немесе ашық қондырғылар үшін компрессорлар арқылы тығыздалған кабель кірісі бар IP65 белгіленген. Желдету сүзгілері H₂S әсері маңызды болатын белсендірілген көмірді пайдаланады. Барлық ішкі металл бұйымдары жалатылған немесе тот баспайтын болаттан жасалған, ал ПХД ылғал мен коррозиялық газдарға қарсы конформды түрде жабылған.
Q1: What level sensors can the panel accept, and how many levels does it control?
Панель қалқымалы қосқыштарды (әдетте төрт дискретті деңгей), гидростатикалық қысым таратқыштарды (4–20 мА) немесе ультрадыбыстық сенсорларды қабылдайды. Дискретті қалтқылармен басқару деңгейлері тоқтау, жетекші сорғыны іске қосу, сорғыны кешіктіру және жоғары дабыл болып табылады. Аналогтық сенсордың көмегімен бұл орнату нүктелері икемділік пен қашықтан реттеу мүмкіндігін қамтамасыз ететін контроллерде тікелей бағдарламаланады.
Q2: How does the panel handle pump blockage from rags and solids?
Контроллер қозғалтқыш тогын үздіксіз бақылайды. Ток қалыпты айдау жолағынан айтарлықтай төмендесе, контроллер ықтимал бітелуді анықтайды және автоматты кері және қайталау ретін бастайды. Кедергіні жою үшін сорғы қысқа уақытқа кері бағытта жұмыс істейді, содан кейін алға қарай қайта іске қосылады. Егер әрекет сәтті болса және ағымдағы қалыпқа келсе, операция жалғасады. Конфигурацияланған әрекеттерден кейін бітелу сақталса, сорғы құлыпталады және дабыл беріледі.
Q3: What happens if the duty pump fails during operation?
Контроллер дереу істен шыққан сорғыны қолжетімсіз деп белгілейді, айналу ретімен келесі қолжетімді сорғыны таңдайды, оны іске қосады және ақаулық дабылын береді. Бұл автоматты ауыстыру сорғыны кідіріссіз жалғастыруды қамтамасыз етеді. Ақаулы сорғы дабыл расталып, ақау жойылғанша құлыптаулы күйінде қалады.
Q4: How does alternation work, and can I set it to run-hour based rotation?
Әр толық сорғы циклінен кейін немесе конфигурацияланатын жұмыс сағатының шегінде қандай сорғының жетекші рөл атқаратынын ауысым өзгертеді. Жұмыс уақытына негізделген айналу барлық сорғылардағы механикалық тозу мен тығыздағыштың қызмет ету мерзімін теңестіреді. Ауыстыру тоқтау нүктесінде шұңқыр бос кезде орын алады, сондықтан ауыстыру кезінде жоғары деңгейдегі оқиғалардың қаупі болмайды.
Q5: What communication and remote alarm options are included?
Панель мыналарды қамтамасыз етеді: жалпы дабыл үшін вольтсыз реле контактілері, жоғары деңгейлі дабыл және жеке сорғы ақаулары (өткізілген телеметрия қосылымы үшін); Жергілікті SCADA немесе RTU интеграциясы үшін стандарт ретінде RS485 Modbus RTU; және веб-шолғыш немесе смартфон қолданбасы арқылы тікелей қашықтан қол жеткізуге арналған қосымша 4G бұлтты шлюзі, push-хабарландыру дабылдары бар.
Q6: Can the panel run on a backup generator?
Иә. Панельдегі сорғылардың реттілігі және жұмсақ стартерлер немесе жұлдызды үштік стартерлер генераторға өз сыйымдылығы шегінде сорғыларды іске қосуға мүмкіндік беретін кіріс токты шектейді. Қосымша генератордың кіріс сигналы генератордың шамадан тыс жүктелуін болдырмай, резервтік қуатта болғанда бір уақытта жұмыс істеуге рұқсат етілген сорғылар санын азайтады.
Q7: What maintenance does the panel require?
Есік тығыздағыштарын, желдету сүзгілерін және ішкі жағдайын ай сайын визуалды тексеру. Тоқсан сайын электр қуатының ажыратылуын және контактордың жағдайын тексеру. Деңгейлік кірістердің, жоғары деңгейлі дабылдың, ауыспалы логиканың және қауіпсіздік құрылғыларының жыл сайынғы функционалды сынағы. Панельдің коррозиядан қорғау шаралары агрессивті ортада жыл сайын тексерілуі керек. Контакторлар негізгі қызмет көрсетілетін элемент болып табылады, ауыстыру аралықтары сорғы циклінің жиілігіне байланысты.
Біріккен Корольдіктегі аймақтық су шаруашылығы мекемесі ауылдық және қала маңындағы аудандарда 40-тан астам кәрізді көтергіш станцияларды басқарды, шағын елді мекендерден ағынды суларды жинап, орталықтандырылған тазарту жұмыстарына айдады. Көптеген станциялардың жасы 15-25 жаста, негізгі қалқымалы ауыстырып-қосқыш реле логикасын қолданатын ескірген басқару панелі бар. Билік сорғылардың бітелулері мен істен шығулары үшін шығындардың өсуіне, жоспарлы тексерулер арасында станция күйінің көрінбеуіне және ауыстырылатын бөлшектерді табу қиындықтарына тап болды.
Қолданыстағы реле негізіндегі панельдер қашықтан бақылауды, сорғының бітелуін анықтауды және автоматты ауыстыруды ұсынбады — әрбір станция ауыстыру үшін физикалық тексеруді қажет ететін қолмен жұмыс істейтін күту режимі бар бір сорғыны іске қосты. Кезекші сорғыдағы бітелу оқиғалары күту режиміндегі сорғы да ескертілгенше анықталмады, соның салдарынан апаттық қоңыраулар және кейде ағынды сулар төгіледі. Станциялар 1500 шаршы километрге таралып, реактивті техникалық қызмет көрсетуді баяу және қымбатқа түсірді.
Уәкілетті орган басқару жүйесін жаңартуды жоспарлаған кезде, жаңа панельдер азаматтық модификациясыз қолданыстағы жер үсті дүңгіршектеріне сыйып, қолданыстағы қалқымалы қосқыштармен де, жаңа ультрадыбыстық деңгей сенсорларымен де интерфейске ие болуы және уәкілетті органның қолданыстағы телеметрия желісі арқылы байланысуы керек болды - Modbus деректерімен қатар құрғақ контактілі дабыл шығыстарын қажет ететін UHF радиосы мен GPRS қоспасы. Техникалық сипаттама сонымен қатар автоматты ауыстыруды, бітелуді анықтауды және тығыздағыштың ағып кетуін бақылауды талап етті.
Зауытта әзірленген панельдік шешім бір пакеттегі барлық талаптарды қанағаттандырды. Панельдер кез келген құрылымдық жұмыстарды болдырмай, дүңгіршектің артқы панельдерінің дәл монтаждау өлшемдеріне сәйкес салынды. Контроллер қолданыстағы қалқымалы қосқыш кірістерін де, жаңа ультрадыбыстық 4–20 мА сигналдарын да қабылдады, бұл станцияларды біртіндеп жаңартуға мүмкіндік берді.
Сорғының бітелуін анықтау шешуші болды. Үш станциядағы алғашқы сынақтар көптеген бұғаттауға шақырулар шын мәнінде өзін-өзі тазартатын үзік-үзік кедергілер екенін анықтады — панельдің автоматты кері қайтару және қайталау тізбегі оларды оператордың араласуынсыз шешті. Тек тұрақты бітелулер дабылды тудырды. Тығыздағыштың ағып кетуін бақылау іске қосу кезінде екі сорғыға ылғалдың түсуін анықтады, бұл сорғылар тұрақты жұмысқа кіріспес бұрын мойынтіректерді алдын ала ауыстыруға мүмкіндік береді.
Дабыл шығыстары уәкілетті органның бар UHF телеметрия станцияларымен тікелей интерфейске конфигурацияланған. SCADA тобына қол жетімді Modbus деректерімен біріктірілген орган қарапайым ақау туралы хабарламаны да, станцияның егжей-тегжейлі талдауын да алды.
Қос сорғы станцияларына (1,5 кВт-тан 15 кВт-қа дейін) конфигурацияланған 40 құрастырмалы панельдер төрт ай ішінде дайындалып, сынақтан өтті және стандартталған іске қосу процедурасынан кейін уәкілетті органның электрлік тобымен орнатылды. Панельдер 7,5 кВт және одан жоғары сорғылардағы жұмсақ іске қосқыштарды, тығыздағыштың ағып кетуін және мойынтіректердің температурасын бақылау кірістерін, бітелуді анықтау логикасын және қалқымалы және ультрадыбыстық деңгейлердің үйлесімділігін қамтиды. Кезеңді енгізу айына алты станцияны жаңартты, бүкіл желі сегіз айдан аз уақыт ішінде аяқталды.
● Emergency pump call-outs reduced by approximately 60% within the first year, driven by the automatic reverse-and-retry clearing minor blockages and early warning from seal leakage monitoring allowing planned maintenance.
● Pump alternation balanced run hours across duty and standby pumps for the first time at most stations, extending mechanical seal and bearing service intervals.
● SCADA командасы апта сайынғы физикалық тексерулерге деген бұрынғы сенімді алмастыра отырып, барлық 40 станциядағы шұңқыр деңгейлерін, сорғы күйін және жұмыс уақытын нақты уақытта көруге мүмкіндік алды.
● Operators reported that the standardised panel layout across all stations dramatically simplified fault-finding, as every technician knew exactly where each component and terminal was located.
● The authority has since adopted the same panel specification for a further 15 stations in a network extension programme.
