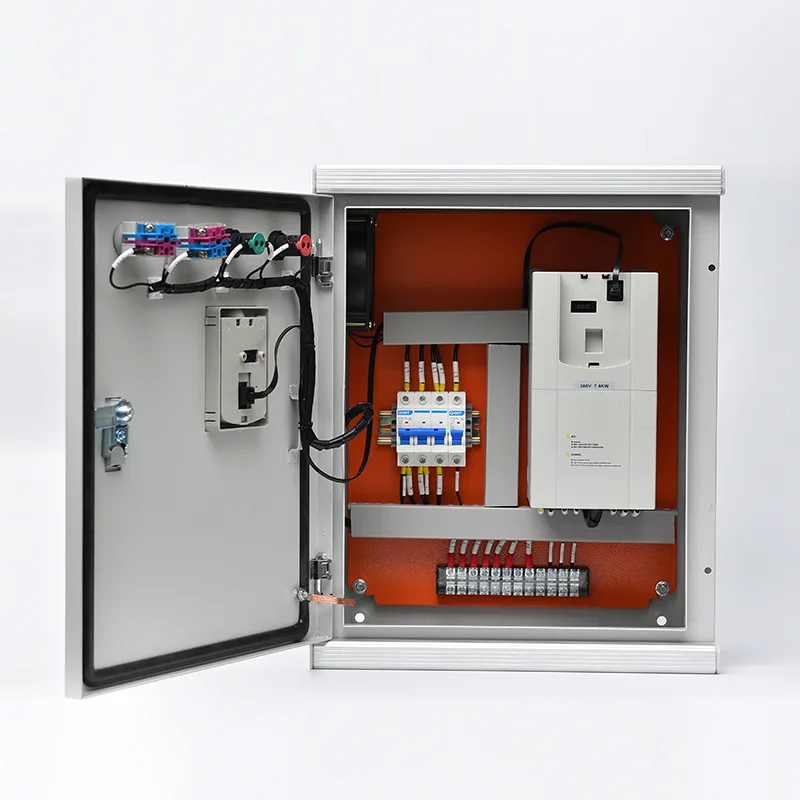

VFD басқару тақтасы

IP42-ден IP65-ке дейінгі рейтингі бойынша арнайы жасалған корпуста орналасқан бұл шкаф барлық қажетті қуат және басқару инфрақұрылымы бар айнымалы жиілікті жетек блогын біріктіреді: кіріс желі оқшаулауы, гармоникалық әсерді азайтуға арналған желілік және жүктеме реакторлары және мотор кабелін қорғау, кіріс сақтандырғыш немесе автоматты ажыратқыш қорғанысы, қажетті сүзгі dV немесе қозғалтқыш сүзгісі. люкс. Қуат көрсеткіштері стандартты кернеу кластары бойынша (380В, 400В, 480В, 690В) 0,75 кВт-тан 630 кВт-қа дейін жетеді. VFD өзі қуатты автоматты түрде оңтайландырумен және қысымды, ағынды немесе температураны реттеуге арналған біріктірілген PID контроллері бар нөлдік жылдамдықта толық моментті қамтамасыз ететін жоғары өнімді векторды басқару дискісі болып табылады. Есікке орнатылған HMI пернетақтасы немесе сенсорлық экран жергілікті басқаруды, параметрлерге қол жеткізуді және диагностикалық ақпаратты қамтамасыз етеді, ал Modbus RTU/TCP, Profibus, Profinet немесе Ethernet/IP байланыс порттары қашықтан бақылауды және зауыттық автоматтандыру жүйелеріне біріктіруді қамтамасыз етеді. Қолмен айналып өту опциясы — контакторларды немесе біріктірілген ауыстырып қосқышты пайдалану — қозғалтқышқа қызмет көрсету кезінде процестің үздіксіздігін сақтау үшін электр желісінен тікелей жұмыс істеуге мүмкіндік береді. Кешенді қорғаныс функциялары қысқа тұйықталуды, шамадан тыс жүктемені, асқын кернеуді, төмен кернеуді, фазаның жоғалуын, жерге тұйықталуды, қозғалтқыштың тоқтап қалуын және шамадан тыс температураны қамтиды, техникалық қызмет көрсету талдауы үшін барлық өшіру оқиғалары тіркеледі.

Өнім қолданбалары

Қозғалтқышпен басқарылатын жабдық жылдамдықты басқару, энергия тиімділігі және жұмсақ іске қосудың пайдасын көретін жерде VFD басқару тақтасы өнеркәсіптік және инфрақұрылымдық қолданбалар үшін толық, алдын ала жобаланған жетек шешімін ұсынады.

Су және сарқынды су сорғы станциялары

Қалалық сумен жабдықтау және кәріз тазарту қондырғылары күні бойы өзгермелі сұранысқа ие үлкен сорғылармен жұмыс істейді. Ұңғыманы, күшейткішті немесе тасымалдау сорғысын басқаратын VFD басқару тақтасы тұрақты су қысымын немесе ағынды дроссельдік клапандарсыз ұстап тұру үшін қозғалтқыш жылдамдығын модуляциялайды - әдетте тіркелген жылдамдықты тікелей желіде жұмыс істеумен салыстырғанда 20%-дан 40%-ға дейін қуат үнемдеуге қол жеткізеді. Жұмсақ іске қосу мүмкіндігі ұзын құбырлардағы су балғасын болдырмайды және сорғы дөңгелектеріне, біліктерге және муфталарға механикалық кернеуді азайтады. Ағынды суларды қолдануда автоматты рампинг ылғалды ауа-райында ең жоғары ағындар кезінде қосымша зарядтардың асып кетуіне жол бермейді. Артық жұмыс істеуге дайын конфигурациялар жұмыс/күту режиміндегі сорғыны ауыстыруға мүмкіндік береді.

Өнеркәсіптік желдеткіштер және желдеткіштер

Электр станцияларындағы, цемент зауыттарындағы, шахталардағы және өндірістік нысандардағы үлкен орталықтан тепкіш және осьтік желдеткіштер VFD үшін тамаша үміткерлер болып табылады. Шкаф жану ауасы, шығарылатын шығарындылар, шаңды сору немесе процесті салқындату үшін кіріс қалқаны немесе демпферді дроссельді жоғалтуларсыз нақты ауа ағынын басқаруға мүмкіндік береді. Қазандықтар мен пештердегі индукциялық және мәжбүрлі желдеткіштерді VFD басқаруы ауа-отынның оңтайлы қатынасын сақтай отырып, энергияны айтарлықтай үнемдейді. Түтін шығару және туннельді желдету желдеткіштері VFD күйіне қарамастан тікелей желіде шұғыл жұмыс істеуге мүмкіндік беретін шкафтың өрт сөндірушінің қайта анықтау мүмкіндігін пайдаланады.

Компрессорлық және тоңазытқыш жүйелері

Өнеркәсіптік тоңазытқышта, ауаны бөлуде және технологиялық газ қолданбаларында бұрандалы, поршенді және центрифугалық компрессорлар жылдамдықты басқарған кезде ішінара жүктемеде ең тиімді жұмыс істейді. VFD басқару тақтасы айнымалы салқындату немесе технологиялық сұранысты сәйкестендіру үшін компрессор қозғалтқышының жылдамдығын реттейді, дәл сору немесе ағызу қысымын сақтай отырып, жүктеме/түсіру циклінің энергия жоғалуын болдырмайды. Қысым түрлендіргішінің кері байланысы бар біріктірілген PID басқаруы қатаң реттеуді қамтамасыз етеді, ал жеделдету рампасының басқаруы зауыттың электр жүйесіндегі іске қосу тогын шектейді.

Конвейерлер, уатқыштар және материалды өңдеу

Тау-кен конвейерлері, агрегатты ұсатқыштар және сусымалы материалдарды өңдеу жүйелері таспаның сырғып кетуін, механикалық соққыны және материалдың төгілуін болдырмау үшін жоғары іске қосу моментін және бақыланатын жеделдетуді талап етеді. VFD басқару тақтасы беріліс қораптарын, муфталарды және белдік жалғауларын қорғайтын бағдарламаланатын жеделдету рампалары арқылы нөлдік жылдамдықтан толық айналу моментін береді. Ұнтақтағыш қолданбаларында VFD ток шектеуі функциясы және тоқтап қалудан қорғау қозғалтқышты кептелген материалдың шамадан тыс жүктелу жағдайларынан қорғайды.

HVAC салқындатылған және салқындатқыш су жүйелері

Бірнеше салқындатқыштары, салқындату мұнаралары және су айналымы сорғылары бар орталық зауыттың HVAC жүйелері оны ғимарат жүктемесіне негізделген ағынды модуляциялау үшін пайдаланады. Дифференциалды қысымға жауап беретін қайталама салқындатылған су сорғылары, оңтайлы конденсатор суының температурасы үшін салқындату мұнарасының желдеткіш жылдамдығын реттеу және конденсатор су сорғысының модуляциясының барлығы BACnet немесе Modbus арқылы BMS қосылымы бар шкафпен біріктірілген VFD басқаруынан пайда көреді.

Суару және ауылшаруашылық сорғылары

Кең ауқымды орталық айналмалы, тамшылатып және тасқын суару жүйелері вегетациялық маусымда суды жеткізу жылдамдығының өзгермелілігін талап етеді. Сорғы станциясындағы VFD панелі операторға қарапайым потенциометр, HMI немесе қашықтағы телеметрия сигналы арқылы ағын жылдамдығын таңдауға мүмкіндік береді - сорғы шығысын егістік су сұранысына және қолжетімді суды бөлуге дәл сәйкестендіреді.

Техникалық терең сүңгу

VFD шкафы қуатты басқару, қорғау және басқарудың барлық ішкі жүйелерімен айнымалы жиілікті жетекті біріктіреді — бір ғана, алдын ала сыналған корпуста қозғалтқышты іске қосу және жылдамдықты басқарудың толық шешімін береді.

Негізгі қуат жолы және тізбекті қорғау

Кіріс үш фазалы қорек негізгі оқшаулағышқа немесе корпустың толық жүктеме тоғына есептелген, плюс жетек жоғалтулары үшін есептелген пішінделген автоматты ажыратқышқа қосылады. Кіріс балқыту VFD түзеткіш сатысы үшін жартылай өткізгішті номиналды (aR) қорғауды қамтамасыз етеді, I²t координациясы ішкі ақаулар кезінде диодтың зақымдалуына дейін сақтандырғышты тазартуды қамтамасыз етеді. Кіріс гармоникалық токтың бұрмалануын азайту және дискінің тұрақты ток шинасының конденсаторларын қоректену жағындағы кернеудің жоғарылауынан қорғау үшін желілік реактор немесе тұрақты ток дроссель стандартты түрде қамтылған. Елеулі фондық гармоникалық бұрмалануы немесе күрделі қызметтік қосылым талаптары бар қондырғылар үшін пассивті гармоникалық сүзгіні немесе белсенді фронтальды түзеткішті таңдауға болады.

VFD Drive технологиясы

Шкафтың жүрегі алтыншы буын IGBT қуат модульдерін және жоғары жылдамдықты DSP немесе FPGA басқару ядросын пайдаланатын жоғары өнімді вектор-басқару VFD болып табылады. Ашық циклды және жабық контурлы векторды басқару режимдері бар — стандартты сорғы мен желдеткіш жұмысы үшін ашық цикл, экструдер немесе көтергіштер сияқты жоғары айналу моменті, төмен жылдамдықты қолданбалар үшін кодермен кері байланысы бар жабық контур. Диск қозғалтқыштың акустикалық шуы мен жетек жоғалтулары арасында теңгерілген автоматты түрде оңтайландырылған коммутация жиілігі бар импульстік ені модуляцияланған толқын пішінін шығарады. Негізгі диск функцияларына мыналар кіреді:

●  Тұрақты төмен жылдамдықта жұмыс істеу үшін айналу моментін автоматты түрде арттыру және сырғанау компенсациясы

●  Ұшу-бастау мүмкіндігі, жағаға келе жатқан қозғалтқышты тоқтатпай ұстау

●  Механикалық резонансты болдырмау үшін бағдарламаланатын өткізіп жіберу жиіліктері

●  Орнату нүктесі рампасы, ұйқы/ояу логикасы және сорғыны реттеу қолданбалары үшін қос арналы кері байланыс бар біріктірілген PID контроллері

Шығысты сүзу және қозғалтқышты қорғау

Шкаф пен қозғалтқыш арасындағы кабельдік қашықтыққа байланысты шығыс сүзгілеу кіреді:

dV/dt сүзгісі: кабельдің шамамен 100–150 м-ге дейінгі жұмысы үшін қозғалтқыш терминалдарындағы кернеудің көтерілу уақытын және ең жоғары кернеуді шектейді.

Синусофильтр: 150 м-ден асатын кабель жолдары үшін және қозғалтқыш орамасының оқшаулауы кернеу кернеуіне сезімтал болатын суасты сорғы қолданбалары үшін синусоидаға жақын толқын пішінін қамтамасыз етеді.

Кезекші/күту режиміндегі қозғалтқышты таңдауға арналған шығыс контакторлары қажет болған жағдайда біріктірілген. Моторды қорғау функциялары — термиялық шамадан тыс жүктеме, фазаның жоғалуы, ток теңгерімсіздігі, тоқтап қалуды анықтау, аз жүктелу (құрғақ жұмыс) және жерге тұйықталу — дискінің бағдарламалық құралында үздіксіз жұмыс істейді және көрсетілген кезде сыртқы шамадан тыс жүктеме релелерімен толықтырылады.

Конфигурацияны және процестің үздіксіздігін айналып өту

Қолмен айналып өту тізбегі — жұмыс істейтін контакторлармен немесе механикалық құлыпталған тасымалдау қосқышымен құрастырылған — VFD қызмет көрсету үшін оқшауланған кезде қозғалтқышты электр желісінен тікелей қосуға мүмкіндік береді. Айналым жүксіз тасымалдауға арналған: VFD және айналып өту режимдері арасында ауысу алдында қозғалтқышты тоқтату керек. Біріктірілген электрлік және механикалық блоктау апатты зақым келтіруі мүмкін жетектің шығыс терминалдарына желі қуатының байқаусызда кері берілуін болдырмайды. Қосымша автоматты айналып өту конфигурациясы маңызды қолданбаларда процестің үздіксіздігін сақтай отырып, VFD сапарында желіден желіге үздіксіз тасымалдауды басқару үшін бағдарламаланатын логикалық релені немесе шағын PLC пайдаланады.

Көп моторлы және синхрондалған конфигурациялар

Бірнеше қозғалтқыштар бір дискіні ортақ пайдалануы керек қолданбалар үшін (тізбекті тапсырма) шкафта PLC негізіндегі реттілік логикасы бар қозғалтқыштың шығыс контакторлары бар. Қос конвейерлер немесе көп желдеткіш ауамен салқындатқыш конденсаторлар сияқты синхрондалған жылдамдықты қажет ететін көп қозғалтқышты қолданбалар үшін жеке шығыс инверторлары жалпы тұрақты тұрақты шинаға жетегі немесе жоғары жылдамдықты жетек аралық байланыс арқылы синхрондалады, басты/байланыс жылдамдығы мен айналу моментін басқарады.

Басқару интерфейсі, байланыс және HMI

Есікке орнатылған оператор интерфейсі жергілікті іске қосу/тоқтату, жылдамдық анықтамасын (потенциометр немесе пернетақта жазбасы арқылы), режимді таңдауды (VFD/Айналым/Өшіру) және жүйе күйінің индикаторын қамтамасыз етеді. Графикалық HMI сенсорлық экраны нақты уақыттағы жұмыс параметрлерін, тренд деректерін, дабыл журналдарын және қуат тұтыну көрсеткіштерін көрсететін күрделі көп қозғалтқышты немесе технологиялық циклды қолданбалар үшін қол жетімді.

Байланыс порттары барлық негізгі өнеркәсіптік протоколдарды қолдайды: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP және BACnet. Жетек SCADA, DCS немесе BMS бақылаушысына жылдамдық, ток, момент, қуат, тұрақты ток шинасының кернеуі, температура, жұмыс уақыты және қуат тұтынуы сияқты жан-жақты деректер жинағын көрсетеді. Қашықтан іске қосу/тоқтату және жылдамдық анықтамалық пәрмендері жүрек соғуының күту уақыттарымен және байланыс жоғалған жағдайда конфигурацияланатын қалпына келтіру стратегияларымен қабылданады.

Қоршау және қоршаған ортаны жобалау

Еденге арналған шкаф 1,5 мм-ден 2,0 мм-ге дейін мырышталған немесе тот баспайтын болаттан жасалған, үздіксіз дәнекерленген және ұнтақпен қапталған. IP42-ден IP65-ке дейінгі қорғаныс рейтингтері сайт жағдайларына сәйкес келеді:

●  IP42/IP43: ішкі электр бөлмелері және қозғалтқышты басқару орталықтары

●  IP54/IP55: шаңға бейім өндірістік орталар, сорғы станциялары және жартылай ашық жерлер

●  IP65: жаңбыр мен шаңның әсері бар сыртқы орнату

Жылумен басқару табиғи конвекцияның, температурамен басқарылатын желдеткіштермен сүзілген мәжбүрлі ауаны желдетудің және қуатты немесе жоғары қоршаған ортаны қажет ететін қондырғыларда ауадан ауаға жылу алмастырғыштардың немесе ауаны баптау қондырғыларының есептелген комбинациясын пайдаланады. Шкафтың ішкі температурасының жоғарылауы VFD өндірушісінің максималды жұмыс температурасына, әдетте, детингке байланысты қоршаған ортаның 40°C - 50°C деңгейіне қатысты есептеу арқылы тексеріледі.

Тестілеу және сертификаттау

Әрбір VFD шкафы анықталған зауыттық қабылдау сынағынан өтеді: қуат тізбегінің үздіксіздігі және оқшаулау кедергісі, VFD параметрін жүктеп салу және бекітілген параметр кестесіне сәйкес тексеру, басқару сымдарын нүктеден нүктеге дейін қосу, іске қосу/тоқтатуды функционалдық модельдеу, жылдамдықты бақылау, айналып өтуді (қондырылған жерде) және қауіпсіздік блокировкасын тексеру. Толық FAT құжаттамасы берілген. Шкаф IEC 61439-1/2 стандартына сай жобаланған және жасалған, барлық компоненттері CE белгісімен және қажет болған жағдайда UL сертификаты бар.

Жиі қойылатын сұрақтар

1-сұрақ: VFD және VFD басқару тақтасын сатып алудың айырмашылығы неде?

Оқшауланған VFD толық орнату үшін қосымша құрамдастарды қажет етеді: жоғары ағынды ажыратқыш немесе сақтандырғыштар, желілік және жүктеме реакторлары, кабельдің ұзақ жүруіне арналған шығыс сүзгілері, жетекке қызмет көрсету кезінде процестің үздіксіздігі қажет болса, айналып өту тізбегі және жылуды басқаруы бар қоршау. VFD басқару тақтасы осының барлығын біріктіреді - алдын ала құрастырылған, алдын ала өткізілген және алдын ала сыналған - бір жинаққа. Бұл жердегі дизайндағы белгісіздерді жояды, орнату уақытын қысқартады және қозғалтқыштың толық жетек жүйесі үшін бір кепілдік нүктесін береді.

2-сұрақ: Қандай қуат көрсеткіштері мен кернеулері бар?

Стандартты конфигурациялар 380В, 400В, 480В және 690В үш фазалы қуат көздері бойынша 0,75 кВт-тан 630 кВт-қа дейінгі аралықты қамтиды. Жоғары қуат көрсеткіштері сұраныс бойынша қол жетімді. Әрбір шкаф сіз ұсынатын қозғалтқыштың арнайы тақтайша деректері үшін жасалған - қуат, кернеу, толық жүктеме тогы және жұмыс.

3-сұрақ: Қозғалтқыш кабелі шкаф пен қозғалтқыштың арасында қаншалықты алыс болуы мүмкін?

Кабель ұзындығының шектеулері орнатылған шығыс сүзгісіне байланысты. Сүзгісіз VFD өндірушісі әдетте кабельді 50 м дейін шектейді. dV/dt сүзгісі оны шамамен 150 м дейін ұзартады. Синус сүзгісі кабельді 300 м-ден жоғары өткізуге мүмкіндік береді және орамасының оқшаулануы белгісіз немесе ескірген суасты сорғылары мен қозғалтқыштары үшін қатты ұсынылады. Орнату деректері негізінде сәйкес шығыс сүзгісін таңдаймыз.

4-сұрақ: Шкаф бірнеше қозғалтқышты басқара ала ма?

Иә, бірнеше конфигурацияларда: дәйекті жұмыс (бір VFD, бірнеше қозғалтқыштар, белсенді қозғалтқышты таңдайтын шығыс контакторларымен бір уақытта тек біреуі ғана жұмыс істейді), синхронды көп қозғалтқыш (тұрақты ток шинасын ортақ пайдаланатын немесе негізгі/бағдарлама жылдамдығын сәйкестендіру үшін байланысатын бір шкафта бірнеше VFD) немесе тәуелсіз басқару (бір үлкен кабинадағы бірнеше тәуелсіз VFD). Қолданбаңызды айтыңыз, біз дұрыс топологияны құрастырамыз.

5-сұрақ: VFD басқару тақтасы менің зауытымның SCADA немесе DCS құрылғысымен қалай біріктіріледі?

VFD байланыс порты — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP немесе BACnet — қадағалау жүйеңізге тікелей қосылады. Барлық операциялық деректер, дабылдар және диагностика қолжетімді. Екі жақты басқаруға (қашықтан іске қосу/тоқтату, жылдамдық анықтамасы) қолдау көрсетіледі, желі істен шыққан жағдайда қауіпсіз жұмысты қамтамасыз ету үшін конфигурацияланатын байланыс жоғалту әрекеті бар.

7-сұрақ: Шкафқа қандай техникалық қызмет көрсету қажет?

Ағымдағы техникалық қызмет көрсету оңай: желдету сүзгілерін жарты жылда бір рет тазалау немесе ауыстыру, қуат тоқтатылуын жыл сайынғы термографиялық тексеру, айналып өту тізбегі мен қауіпсіздік блокировкаларының жыл сайынғы функционалдық сынағы. VFD өзі тұрақты ток конденсаторлары мен салқындату желдеткіштері үшін белгілі бір қызмет ету мерзіміне ие - жұмыс жағдайына байланысты әдетте 5-10 жыл - және бұл ауыстырылатын компоненттер. Толық техникалық қызмет көрсету кестелері пайдалану нұсқаулығында құжатталған.

8-сұрақ: Шкаф шаңды немесе жоғары температуралы ортада жұмыс істей ала ма?

Иә. Қоршауды қорғау рейтингі және жылуды басқару стратегиясы сайт жағдайларына байланысты таңдалады. Шаңды орталар үшін жұқа фильтрациялы қабылдау сүзгілері бар IP55 немесе IP65 белгіленген. Қоршаған орта температурасы 40°C жоғары болса, VFD деңгейін төмендету, шкафты кондиционерлеу немесе ауадан суға жылу алмастырғыштар қауіпсіз ішкі жағдайларды қамтамасыз етеді. Біз сіздің сайт деректеріңізді инженерлік кезеңде бағалаймыз және сәйкес қоршаған ортаны қатайтуды ұсынамыз.

M5 Тұтынушының назар аударатын орталығы

«Аймақтық су шаруашылығы – сорғы станцияларын жаңғырту» бағдарламасы

Фон

Оңтүстік Америкадағы аймақтық сумен жабдықтау кәсіпорны өзінің тарату желісі бойынша шамамен екі миллион халыққа қызмет көрсететін 60-тан астам бұрғылау және күшейткіш сорғы станцияларын басқарды. Көптеген сорғы станциялары ағынды басқару үшін дроссельдік клапандары бар тұрақты жылдамдықты тікелей желілік стартерді қолданатын ондаған жылдар бұрын болды. Коммуналдық кәсіпорын энергия құнының өсуіне, су балғасы мен механикалық кернеуден сорғы мен құбырлардың жиі істен шығуына және ескірген басқару жабдығы үшін ауыстырылатын бөлшектерді табу қиындықтарына тап болды.

The Challenge

Коммуналдық мекеме бірінші кезекте 20 ең үлкен станцияны мақсатты түрде кезең-кезеңімен VFD басқаруымен сорғы станцияларын жаңартуды таңдады. Әрбір станция ұқсас профильді ұсынды: екі-төрт жұмыс/күзет сорғы қондырғысы (45 кВт-тан 200 кВт-қа дейін), мотор кабелінің ұзақ жүруі (көбінесе суасты сорғыларына дейін 150 м-ден асады), шалғай жерлерде шаңды жартылай сыртқы орталар және күрделі жүйеге техникалық қызмет көрсету үшін жердегі шектеулі электрлік қолдау.

Арнайы шектеулер мыналарды қамтиды:

●  VFD шешімі мотор орамасының оқшаулауын бұзбай, суасты сорғыларына дейін ұзын кабельдерді қамтуы керек еді.

●  VFD қызмет көрсету кезінде сумен жабдықтауды қолдау үшін қолмен айналып өту міндетті болды, өйткені көптеген станцияларда күту режиміндегі сорғы артық болмады.

●  Қашықтан бақылау мүмкіндігі сайтқа кіретін шығынды азайту үшін маңызды болды

●  Электр қондырғысын VFD іске қосу тәжірибесі аз жергілікті мердігерлер аяқтауы керек еді

Неліктен біздің VFD басқару панелін таңдау керек?

Құрамдас көздерінен алынған VFD жаңартуларын және біріктірілген VFD басқару панелдерін бағалағаннан кейін қызметтік бағдарлама шкафтық тәсілді таңдады. Артықшылықтары анық болды:

●  Шкафтардың әрқайсысы белгілі кабель ұзындығына және қозғалтқыш оқшаулау түріне сәйкес келетін шығыс синус сүзгілерімен зауытта жасалған, бұл толқын кернеуінің шағылысуы салдарынан қозғалтқыш орамасының зақымдалу қаупін болдырмайды.

●  Алдын ала сым қосылған және сыналған біріктірілген қолмен айналып өту тізбегі коммуналдық қызметке VFD қызметінің кез келген оқиғасы кезінде сумен жабдықтау жалғасатынына сенімділік берді.

●  Есікке орнатылған HMI және толық параметрленген VFD сорғы қисығы деректерімен, PID қысымды басқару параметрлерімен және қызметтік мекеменің стандартты қорғаныс шектерімен зауытта жүктелді — бұл жергілікті мердігерлерге электр қуатын, сорғы қозғалтқышын және қысым түрлендіргішін жай ғана қосу арқылы әрбір шкафты іске қосуға мүмкіндік береді.

●  Әр шкафтағы GPRS/4G қашықтан бақылау модульдері операциялық деректерді — ағын, қысым, қуат тұтыну, жұмыс уақыты, дабыл күйі — тікелей утилитаның орталық SCADA платформасына жібереді.

IP55 стандартына сай, жұқа сүзгіден өткізетін су қоймалары мен күннен қорғайтын қалқалар шаңды, ашық сорғы станциялары үшін қолайлы.

Орналастыру

Жиырма VFD шкафы (45 кВт-тан 200 кВт-қа дейін) шығарылды, олардың әрқайсысы шығыс синус сүзгісі, қолмен айналып өту, IP55 корпусы, GPRS қашықтағы телеметриясы және алдын ала конфигурацияланған PID қысымды басқаруы бар. Шкафтар зауытта сыналған толық қондырғылар ретінде жөнелтілді. Жергілікті электр мердігерлері 10 айлық бағдарлама бойынша кезекпен шкафтарды орнатып, іске қосты. Қашықтан іске қосуды қолдауды өндірушінің инженерлері алғашқы үш станция үшін бейнебайланыс арқылы қамтамасыз етті; келесі станцияларды стандартталған құжаттаманы пайдалана отырып, жергілікті топтар дербес пайдалануға берді.

Нәтижелер

Модернизацияланған 20 станциядағы энергияны тұтыну бұрынғы дроссельдік клапанмен салыстырғанда орташа есеппен 32%-ға төмендеді, бұл ретте VFD сорғы жылдамдығы жүйе сұранысына дәл сәйкес келеді.

Сорғылар мен құбырларға техникалық қызмет көрсету шығындары айтарлықтай төмендеді: су балғалары жойылды, жұмсақ іске қосу рампасы арқылы сорғы мойынтіректері мен тығыздағыштардың қызмет ету мерзімі ұзартылды.

250 м-ге дейінгі кабельді өткізетін 20 станцияда моторды оқшаулаудың бірде-бір ақауы болған жоқ, бұл синус сүзгісінің сипаттамасын растайды.

Утилитаның орталық операциялық тобы енді бір SCADA бақылау тақтасынан барлық 20 станцияны бақылайды, кез келген сорғы жұмысы немесе қысымның ауытқуы үшін автоматтандырылған SMS дабылдарын алады — сайтқа реактивті кіруді 60%-дан астам қысқартады.

Бірінші кезеңнің жетістігі утилитаға бағдарламаны қалған 40 сорғы станциясына дейін кеңейтіп, VFD шкафының бірдей спецификациясы бойынша стандарттауға және бүкіл желі бойынша біркелкі техникалық қызмет көрсетуді оқытуға және қосалқы бөлшектерді түгендеуге мүмкіндік берді.
